Mehr Power mit drei Schneiden

Mit der dreischneidige Bohrreibahle WTX Feed BR von CERATIZIT sei Anbohren, Bohren und Reiben auf ein Fertigmaß von H7 in nur einem Arbeitsgang kein Problem. Mit dem neuentwickelten Werkzeug lassen sich so Fertigungsprozesse weiter rationalisieren und verbessern.

4510

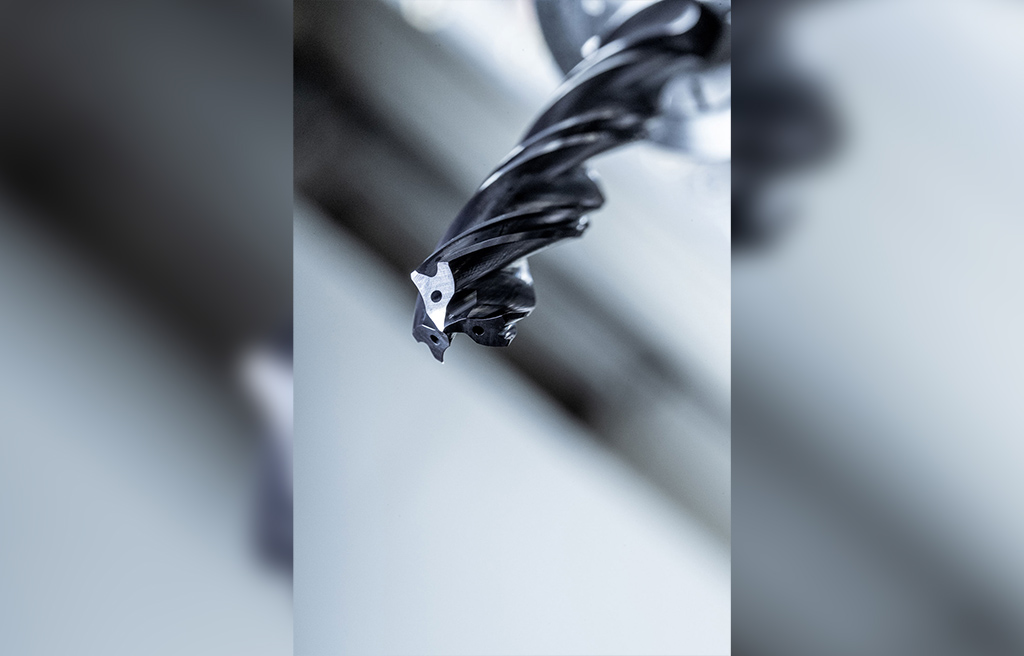

WTX Feed BR Bohrreibahle (Bildnachweis: CERATIZIT)

Das wesentliche Merkmal des auf die Stahl- und Gussbearbeitung spezialisierten Bohrwerkzeugs sind drei effektiven Schneiden und sechs Führungsphasen, die für einen deutlich verkürzten Arbeitsprozess, hohe Genauigkeit und Oberflächengüte verantwortlich sind. Kurz gesagt: Die WTX Feed BR ist ideal für alle Zerspaner, die Bohrungen in sehr hoher Qualität benötigen, aber auf die nur mit einer reinen Reibahle erzielbare höchste Präzision verzichten können.

Die VHM-Bohrreibahle WTX Feed BR hat vielfältige Stärken, die zumeist auf die Dreischneidigkeit zurückzuführen sind. So stehen die drei Schneiden für mehr Kontakt in der Bohrung, was für eine verbesserte Zylindrizität und Rundheit sorgt. Es lässt sich bei der erzeugten Bohrung ein deutlich engeres Toleranzfeld einhalten als mit zweischneidigen Bohrreibahlen. Diese haben ein eher taumelndes Eindringverhalten, demgegenüber die Spitzengeometrie des Dreischneiders deutlich bessere Zentrier- und Positioniereigenschaften erzeugt.

Die Geometrie der drei Schneiden, die vom Hochvorschubbohrer WTX FEED übernommen wurden, schaffen zudem eine mögliche Anwendung in langspanenden und weichen Materialien, was bisher mit der zweischneidigen Variante nur bedingt möglich ist. Zudem sind mit dem Dreischneider höhere Schnittwerte möglich.

Die Dragonskin-Beschichtung DPX14S macht das Werkzeug besonders verschleißfest. Hierbei handelt es sich um eine TiAlN Nanolayer-Beschichtung mit einem Reibkoeffizient (trocken gegen Stahl) von nur 0,35. Sie ist stabil bis zu einer maximalen Anwendungstemperatur von 1000 °C.

Ein Bohrtest mit einem 8 mm Werkzeug in 42CRMOS4 (H7-Bohrung) bei einer Schnittgeschwindigkeit Vc von 55 bis 100 m/min brachte folgendes Ergebnis: Im Vergleich zu einer zweischneidigen Variante konnte die dreischneidige Bohrreibahle WTX Feed BR eine auf den Durchmesser bezogene deutlich geringere Abweichung von der Bohrungstoleranz erzielen. Die Streuung lag bei maximal 0,013 mm.

Das breite Produktspektrum der Bohrreibahle WTX Feed BR reicht von H7 Standard Abmessungen bis zu Durchmesserabstufungen im 0,01 mm-Bereich. Die Werkzeuge gibt es durchgängig in 3xD- und 5xD-Ausführung.
