Vollautomatische Maschinenbestückung

Den UNITOWER cnc hat das Unternehmen speziell für die automatisierte Bestückung von CNC-Bearbeitungsmaschinen und als Pufferspeicher konzipiert. Anwender können damit ihre Fertigung flexibler und ergonomischer gestalten und die Maschinenlaufzeiten maximieren.

4168

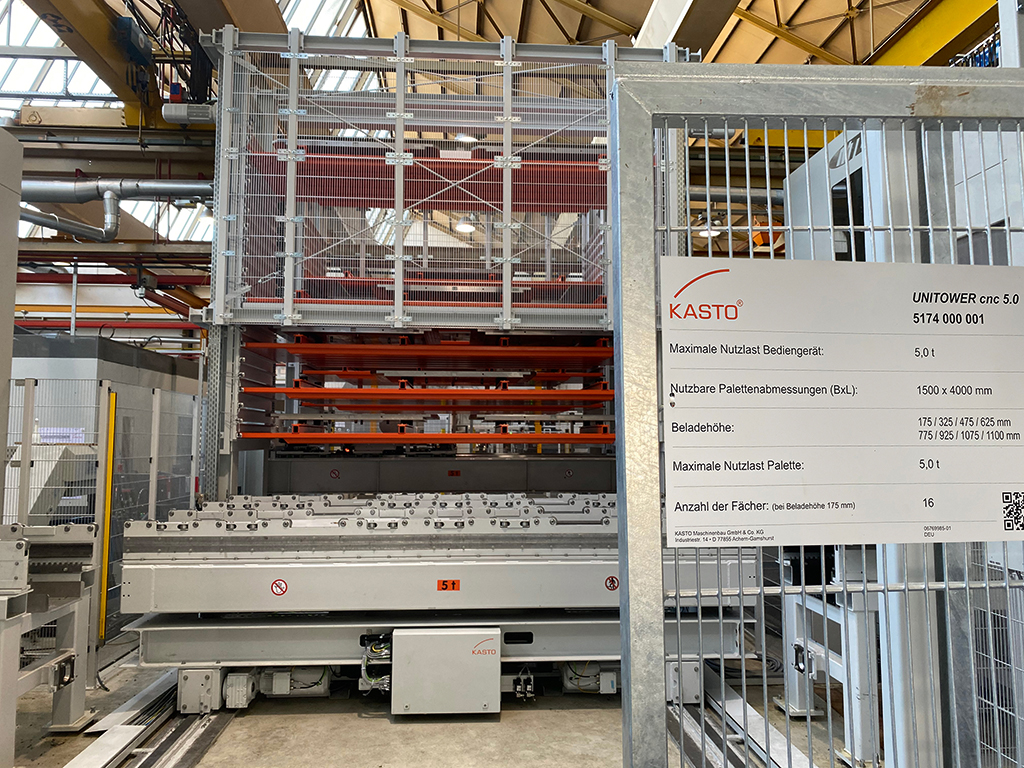

Mit dem UNITOWER cnc erschließt KASTO ein neues Geschäftsfeld: die automatische Bestückung von CNC-Maschinen. (Bildnachweis: KASTO Maschinenbau GmbH & Co. KG)

Mit dem UNITOWER cnc betritt KASTO neue Märkte und erschließt ein neues Geschäftsfeld: die automatische Bestückung von CNC-Maschinen. Er bietet Anwendern einen großen Produktivitätsvorteil: Der UNITOWER cnc versorgt CNC-Bearbeitungszentren und Fräsmaschinen kontinuierlich mit fertig gerüsteten Paletten, welche die Mitarbeiter parallel an separaten Arbeitsplätzen vorbereiten können.

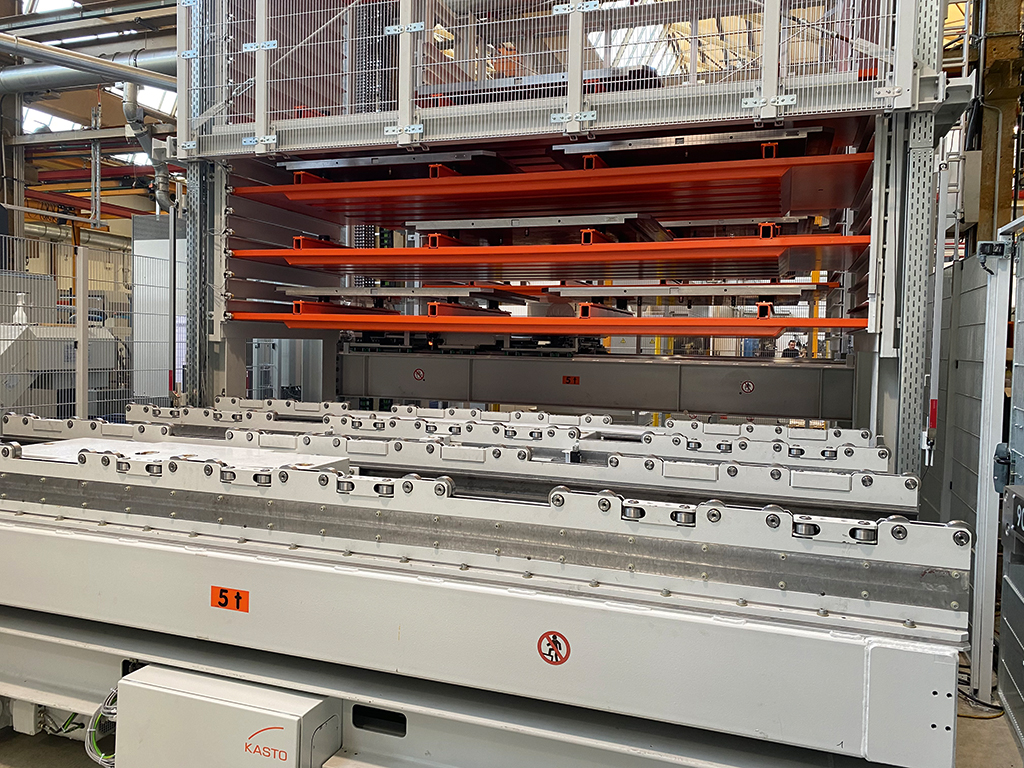

Über Verschiebeeinheiten und Rollenbahnen lässt sich der UNITOWER cnc vollautomatisch mit mehreren Rüst- und Maschinenübergabeplätzen verbinden. (Bildnachweis: KASTO Maschinenbau GmbH & Co. KG)

Die Beschickung des Lagerturms erfolgt hauptzeitparallel während der Maschinenlaufzeit. Teurer Stillstand entfällt, und auch ein mannloser Betrieb der kompletten Anlage inklusive der kapitalintensiven Bearbeitungsmaschinen ist über einen längeren Zeitraum, etwa nachts, möglich.

Anwender können mehrere Bearbeitungsmaschinen – unabhängig vom Hersteller – an ein Turmlager anbinden. Über Verschiebeeinheiten und Rollenbahnen lässt sich der UNITOWER cnc vollautomatisch mit mehreren Rüst- und Maschinenübergabeplätzen verbinden.

Das Regalbediengerät (RBG) übergibt das zu bearbeitende Werkstück an einen Verschiebewagen. Dieser bringt es selbstständig an den von der Steuerung vorgegebenen Platz. Auf dem gleichen Weg können auch teil- sowie fertig bearbeitete Werkstücke zwischen- oder rückgelagert werden.

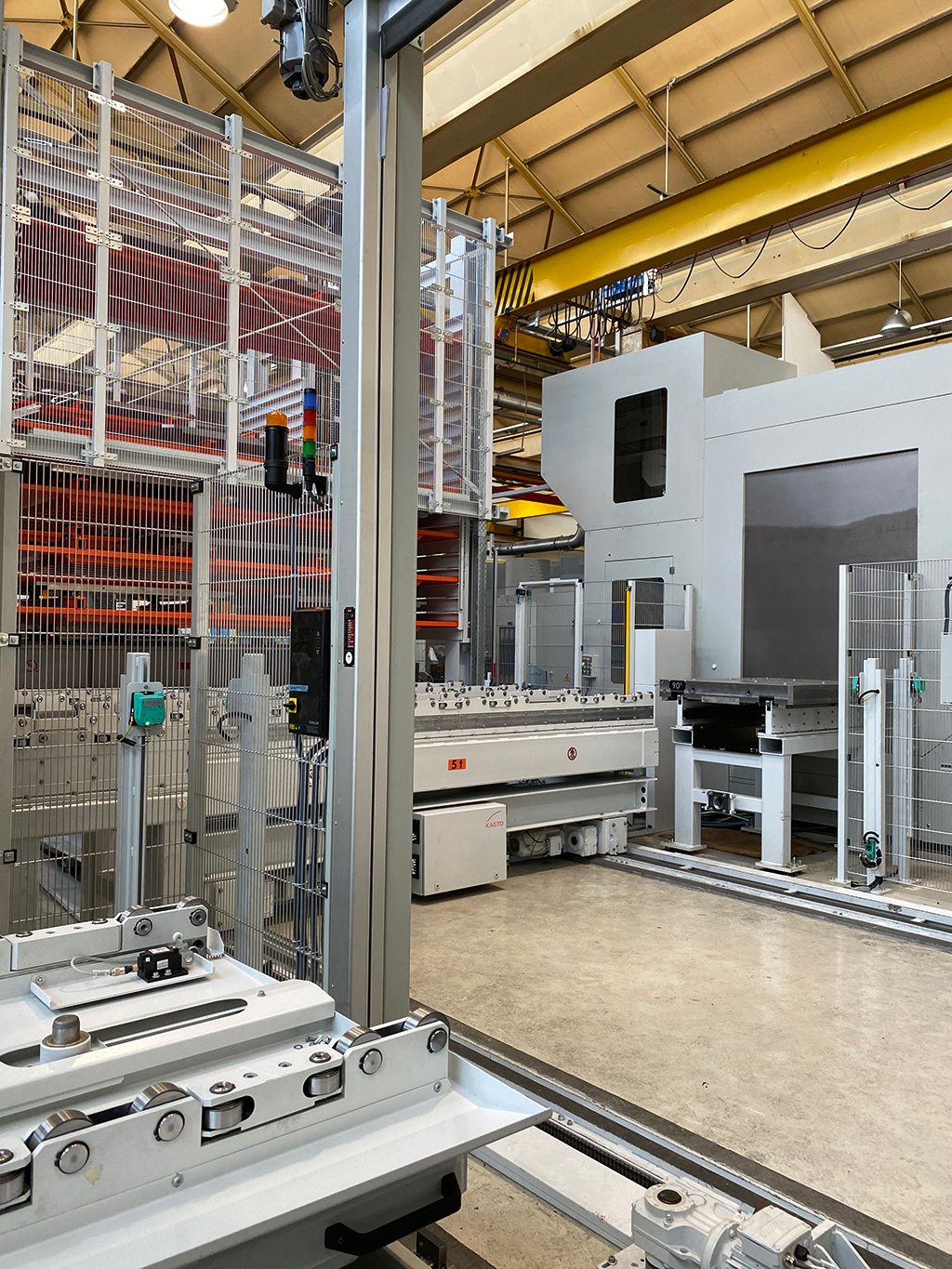

Das neue System basiert auf dem seit Jahren bewährten Turmlagersystem UNITOWER von KASTO. Es kann Maschinenpaletten bis 3.000 Millimeter Länge und 1.500 Millimeter Breite aufnehmen. (Bildnachweis: KASTO Maschinenbau GmbH & Co. KG)

Das neue System basiert auf dem Turmlager UNITOWER von KASTO. Mit Systemhöhen bis zu 20 Meter bietet es auf minimaler Fläche maximalen Lagerplatz. Der UNITOWER cnc kann Maschinenpaletten bis 3.000 Millimeter Länge und 1.500 Millimeter Breite aufnehmen. Die Beladehöhe lässt sich bis maximal 1.700 Millimeter frei wählen – für die optimale Raumnutzung.

Möglich wird das, weil der UNITOWER cnc mit einem praktischen und kostengünstigen Nullpunktspannsystem anstelle von Maschinentischen arbeitet. Dadurch gewinnen Anwender Flexibilität in der Höhe und profitieren vom sehr guten Preis-Leistungs-Verhältnis der Anlage.

Mit einer Nutzlast von fünf Tonnen pro Lagerfach können auch schwere Werkstücke problemlos aufbewahrt werden. Das Handling der Paletten übernimmt ein RBG mit Lasttraverse. Im Vergleich etwa zu Paternostersystemen hat dies den Vorteil, dass nicht das ganze Lager bewegt werden muss, sondern nur die jeweilige Kassette. Das sorgt für schnelle Zugriffszeiten und spart – auch dank effizienter Antriebe – Energie.

Intelligente Steuerung und einfache Bedienung

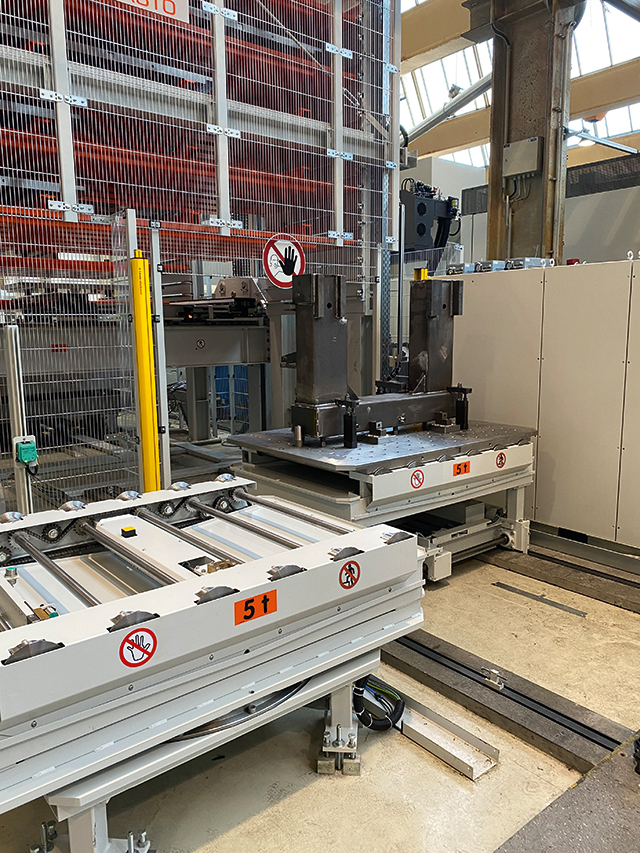

Durch seinen modularen Aufbau lässt sich das Lagersystem nahezu beliebig erweitern – ein großes Plus für dynamisch wachsende Unternehmen. (Bildnachweis: KASTO Maschinenbau GmbH & Co. KG)

Das Management des UNITOWER cnc übernimmt die KASTO-eigene Lagerverwaltungs- und Produktionssteuerungssoftware KASTOlogic. Die Software sorgt für die auftragsbezogene Bereitstellung der benötigten Werkstücke an der entsprechenden Maschine, prüft die Verfügbarkeit aller notwendigen NC-Programme und Werkzeuge, überwacht die Produktionsprozesse, berechnet Fertigstellungstermine voraus und stellt die Auftragsreihenfolge zeitoptimiert zusammen. Störungen lassen sich per Fernwartung schnell und unkompliziert beheben – das sorgt für einen zuverlässigen Betrieb des gesamten Systems.

Auch in Sachen Ergonomie kann der UNITOWER cnc punkten, denn das manuelle Handling der teils tonnenschweren Werkstücke reduziert sich auf ein Minimum. Das schont die Gesundheit der Mitarbeiter und schafft zudem Zeit für andere Aufgaben. Durch seinen modularen Aufbau lässt sich das Lagersystem nahezu beliebig erweitern – ein großes Plus für dynamisch wachsende Unternehmen.

KASTO konnte bei der Entwicklung des UNITOWER cnc auf umfangreiche Erfahrungen aus der eigenen Fertigung zurückgreifen. Das macht das Turmlager zu einer praxisorientierten und zukunftsfähigen Automatisierungslösung für produzierende Betriebe aus sämtlichen Branchen.
