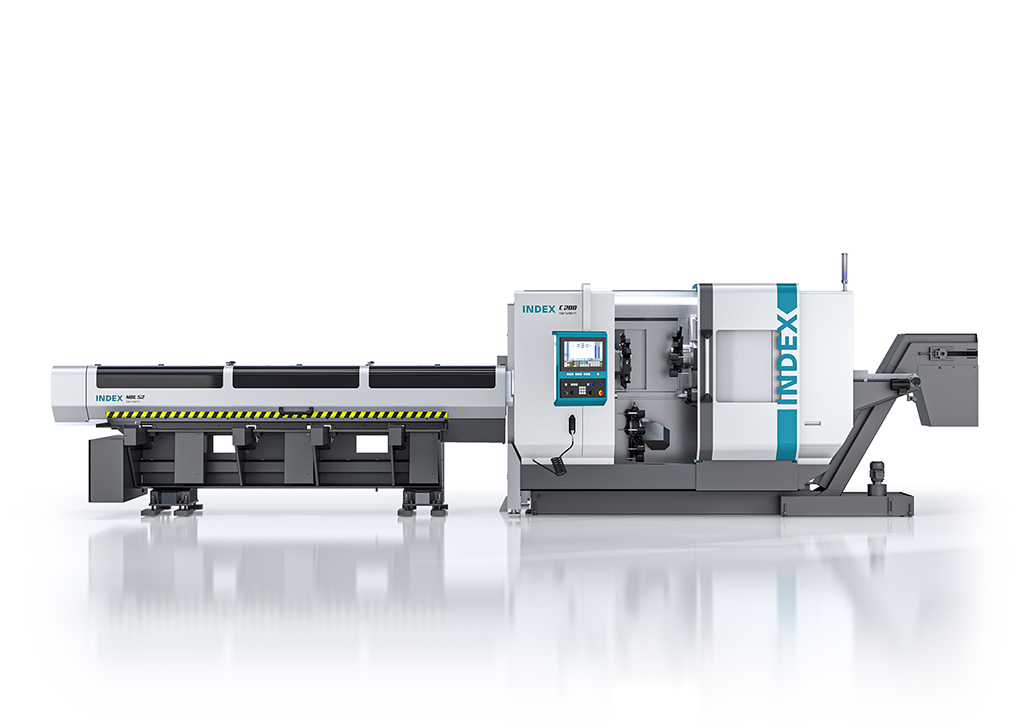

Mit dem horizontalen Drehautomaten INDEX C200 tandem ist eine innovative Idee Wirklichkeit geworden. Im gleichen Maschinengehäuse der INDEX C200 wurden die Haupt- und Gegenspindel durch jeweils eine 52er Doppelspindel ersetzt und so die Produktionskapazität verdoppelt.

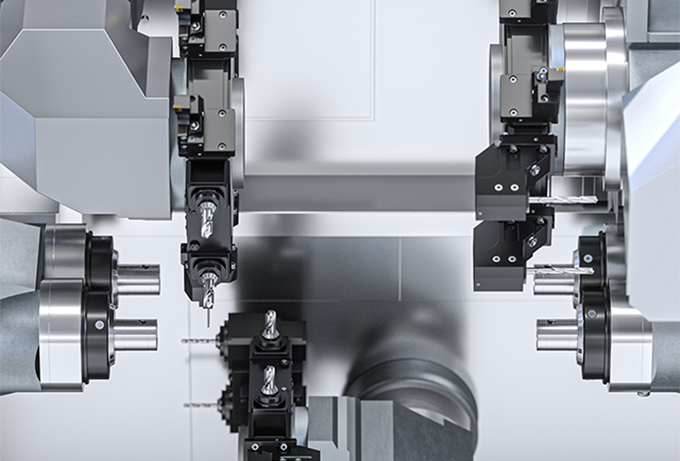

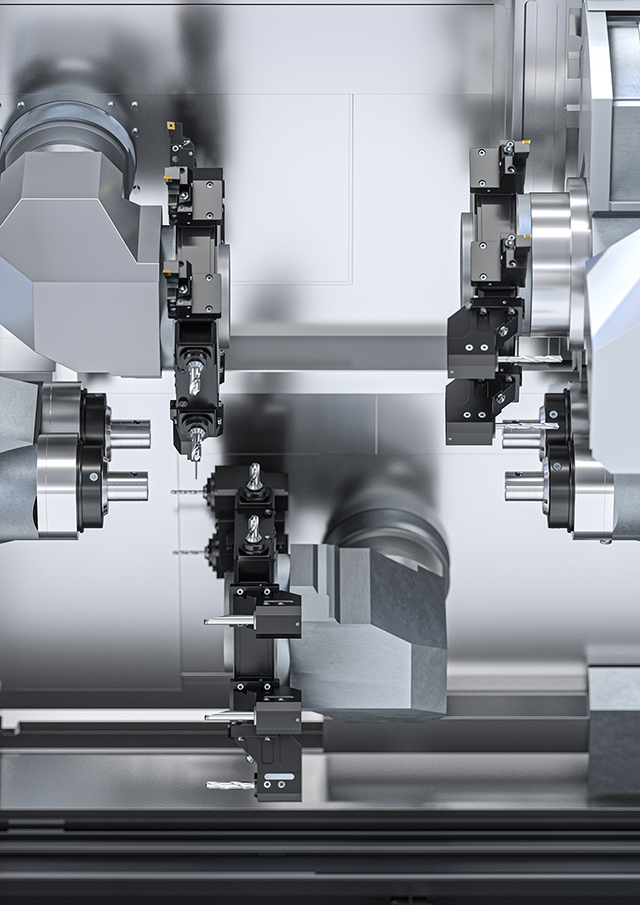

Die drei simultan einsetzbaren Werkzeugrevolver sind hinsichtlich ihrer Anordnung, Leistung, Drehzahl und Vorschub gleich geblieben. Lediglich ein neuer Revolverkopf kommt zum Einsatz, der die Aufnahme von jeweils fünf Doppel-Werkzeughaltern ermöglicht.
Diese werden mit paarweise identischen – festen oder angetriebenen – Werkzeugen ausgestattet, die parallel an den beiden Haupt- bzw. Gegenspindeln für Vorder- und Rückseitenbearbeitung zum Einsatz kommen. So lassen sich viele seither einspindlige Bearbeitungen auch doppelspindlig auf der INDEX C200 tandem ausführen.
Automatisierte Be- und Entladung
Die Zuführung des Stangenmaterials erfolgt bei der konsequent auf Produktivität ausgelegten INDEX C200 tandem durch das speziell entwickelte Stangenlademagazin INDEX MBL52 tandem, mit dem zeitgleich zwei Materialstangen nachgeschoben werden können.
Neu entwickelt wurde auch die integrierte Handhabungseinrichtung. Zwei Greifer sorgen dafür, dass die beiden gleichzeitig fertiggestellten Teile entnommen, auf ein Transportband abgelegt und dann schnell und beschädigungsfrei aus der Maschine befördert werden.
Qualität und Präzision
Auch bei der Tandem-Variante der INDEX C200 kommt das patentierte Führungssystem SingleSlide zum Einsatz. Er verbessert die Dämpfungseigenschaften und generiert dadurch Vorteile wie bis zu 30 Prozent längere Werkzeugstandzeiten und bessere Werkstückqualitäten.
Bereit für Industrie 4.0
Die Steuerung der INDEX C200 tandem erfolgt auf Basis der Siemens S840D sl, die in Verbindung mit einem 18,5″ Touch-Screen die Grundlage für das INDEX Bediensystem iXpanel – i4.0 ready bildet. Letzteres dient unter anderem der kompletten Einbindung der Maschine in kundenseitige Netzwerkstrukturen, wie sie in einer modernen Fertigungslandschaft üblich sind.
Schlüssel zur Kostenreduzierung
Doppelte Produktivität
- bei einfachem Personalaufwand
- auf einfacher Fläche
- mit kaum mehr als 10% Energiebedarf
- für nur etwas 1/3 höherer Investition
Die Betriebskosten entsprechen weitgehend denen einer Einzelmaschine. Schließlich gibt es keinen Unterschied hinsichtlich Platz- und Energiebedarf sowie Schaltschrank, Hydraulik, Späneförderer, Kühlmittelanlage und notwendigem Personal.
Kurz das wichtigste
- Hochproduktive Bearbeitung von Stangendrehteilen
- 2 x 2 leistungsstarke, baugleiche Motorspindeln aus dem INDEX Mehrspindelprogramm
- Großzügiger Arbeitsraum bei kompakten Außenmaßen
- Hohe Flächenproduktivität
- Optimale Schwingungsdämpfung und hohe Dynamik durch das Führungssystem INDEX SingleSlide
- Integrierte Entnahmeeinrichtung
- Speziell abgestimmter INDEX Stangenlader MBL52 tandem
- Bediensystem iXpanel – i4.0 ready mit 18,5″ Touch-Screen und Siemens S840D sl
