Filigran rund um die Uhr

Zur EMO 2019 brachte Vollmer seine neue Schleifmaschine VGrind 340S auf den Markt. Sie eignet sich für die Produktion und das Nachschärfen von kleinsten Hartmetallwerkzeugen mit Durchmessern zwischen 0,3 und 12,7 Millimeter.

767

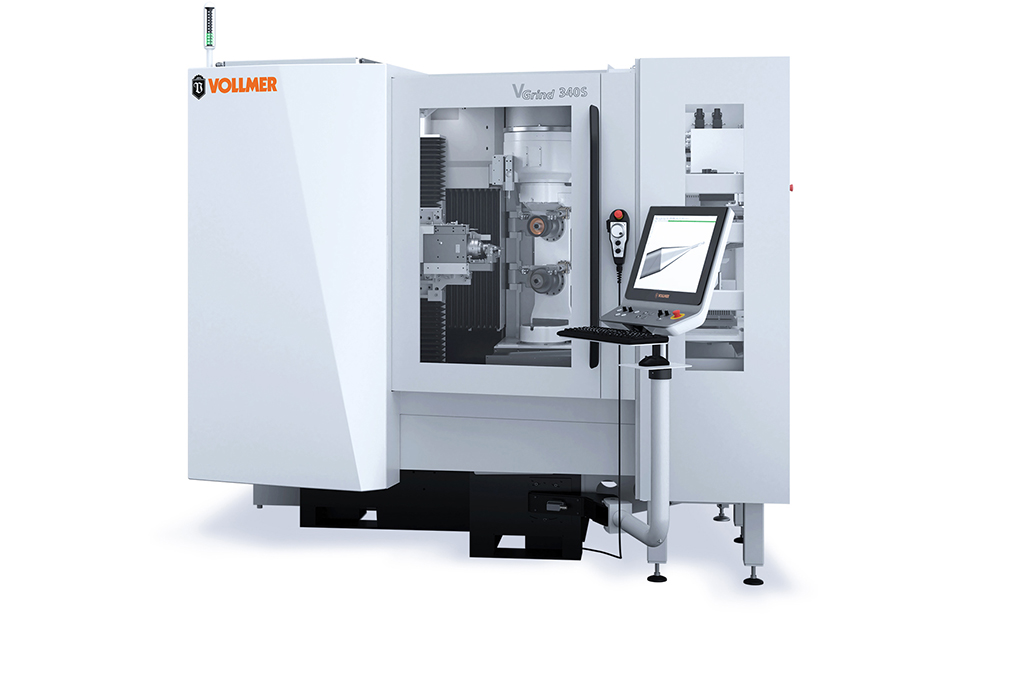

Seine neue Schleifmaschine VGrind 340S präsentierte Vollmer erstmals auf der EMO 2019.

Mit der Schleifmaschine VGrind 340S, die der Schärfspezialist Vollmer erstmals auf der EMO 2019 präsentierte, lassen sich Hartmetallwerkzeuge auch im kleinen Durchmesserbereich zwischen 0,3 und 12,7 Millimeter hocheffizient bearbeiten. Solch dünne Bohrer und Fräser kommen vorrangig im Automobilbau, in der Elektronikindustrie oder der Medizintechnik zum Einsatz. Dort sind immer kompaktere Produkte gefragt, deren Bauteile aus Metall- oder Verbundwerkstoffen mit kleinsten Werkzeugen bearbeitet werden müssen. Gerade Elektronikkomponenten oder medizinischen Geräte erfordern von Herstellern eine immer filigranere Zerspanung.

Bewährte Technologie der VGrind Familie

Die Schleifmaschine VGrind 340S eignet sich nicht nur für die Fertigung von rotationssymmetrischen Werkzeugen, sondern auch zum Nachschärfen von diesen. Dabei setzt die Vollmer Maschine auf die bewährte Technologie der VGrind Familie: Sie verfügt über zwei vertikal angeordnete Spindeln für unterschiedliche Schleifscheibensätze, wodurch sich Nebenzeiten reduzieren lassen.

Fünf optimal abgestimmte CNC-Achsen erzielen eine Interpolation mit kurzen Fahrwegen der Linear- und Rotationsachsen, was wiederum die Hauptzeiten senkt. Erstmals werden neben den Rotationsachsen auch die Linearachsen als Direktantriebe (Linearantriebe) ausgelegt. Im Gegensatz zum Kugelgewindetrieb arbeiten sie berührungsfrei und unterliegen somit keinem Verschleiß. Zudem ist die VGrind 340S mit einer Schaftlünette ausgestattet, um den optimalen Rundlauf zu gewährleisten. Optional ist eine Stützlünette für längere Bohrwerkzeuge erhältlich.

Intuitive Bedienung und optionale Automatisierung

Dank der bewährten und intuitiven Software NUMROTOplus lässt sich die Werkzeugfertigung dreidimensional simulieren und im Vorfeld eine Kollisionsüberwachung durchführen. Das höhenverstellbare und schwenkbare Touchscreen-Bedienpult und die großzügige Einsicht in die Bearbeitungsräume ermöglichen eine ergonomische Maschinenbedienung.

Optionale Lösungen für die Automatisierung wie das Palettenmagazin HP 160 oder der Freiarmroboter HPR 250 gewährleisten eine mannlose Bearbeitung von bis zu 900 Werkzeugen mit unterschiedlichen Schaftdurchmessern – rund um die Uhr. Für die Schleifscheiben ist die VGrind 340S mit einem auswechselbaren Abrichter ausgestattet, um optimale Rund- und Planläufe der Scheibenpakete zu erzielen. Ein optionaler Taster erlaubt die Schleifscheibenvermessung in der Maschine und die Möglichkeit, das Greifersystem bei Bedarf immer wieder zu kalibrieren. Eine Aufrauh-Einheit sorgt für das Öffnen des Schleifbelages während der Produktion. Zudem lassen sich nicht nur Schleifscheibensätze automatisch wechseln, sondern auch deren Kühlmitteldüsen.

„Mit der VGrind 340S erweitern wir unsere Angebote für das Werkzeugschleifen, um Werkzeughersteller bei der Entwicklung kleinster Zerspanwerkzeuge zu unterstützen“, sagt Dr. Stefan Brand, Geschäftsführer der Vollmer Gruppe. „Gerade die Bearbeitung von kleinen Werkzeugdurchmessern erfordert viel Fingerspitzengefühl, was wir über digitale und mechanische Lösungen realisieren konnten. Die Ansteuerung über fünf CNC-Achsen sowie der Einsatz von Stützlünetten gewährleisten eine präzise Bearbeitung im Mikrometerbereich.“
