Die Performance-Line Baureihe ist unterhalb der High-Performance-Line Baureihe mit den Modellen C 12, C 22, C 32, C 42, C 52 und C 62 angeordnet und steht diesen in fast nichts nach. Lediglich die Ausstattungsvarianz, der Preis und natürlich die Namensgebung zeigen Unterschiede auf.

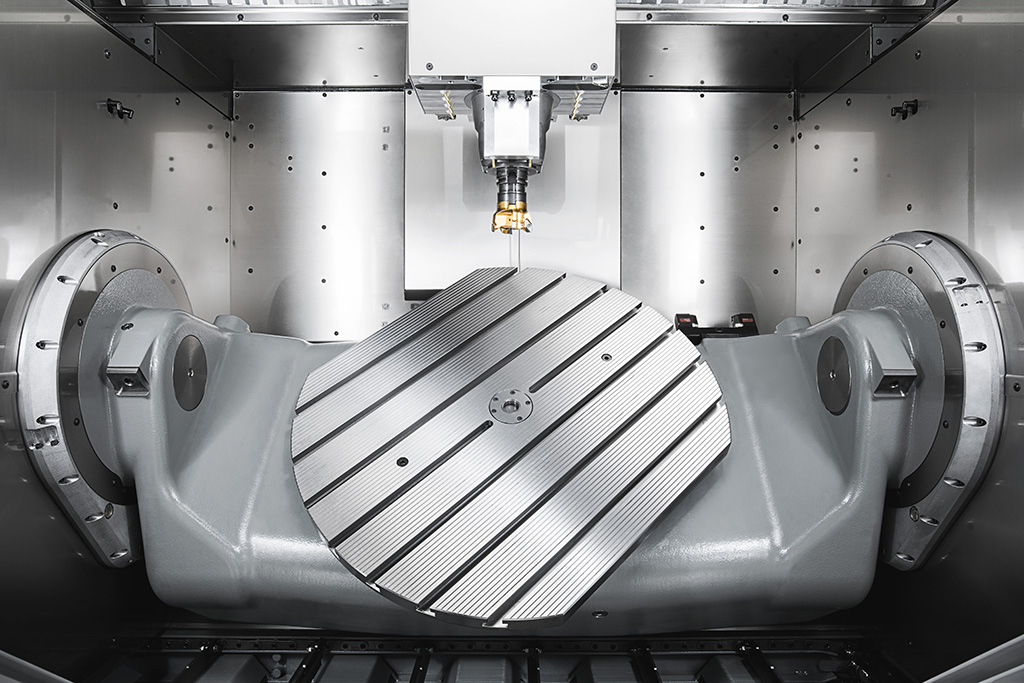

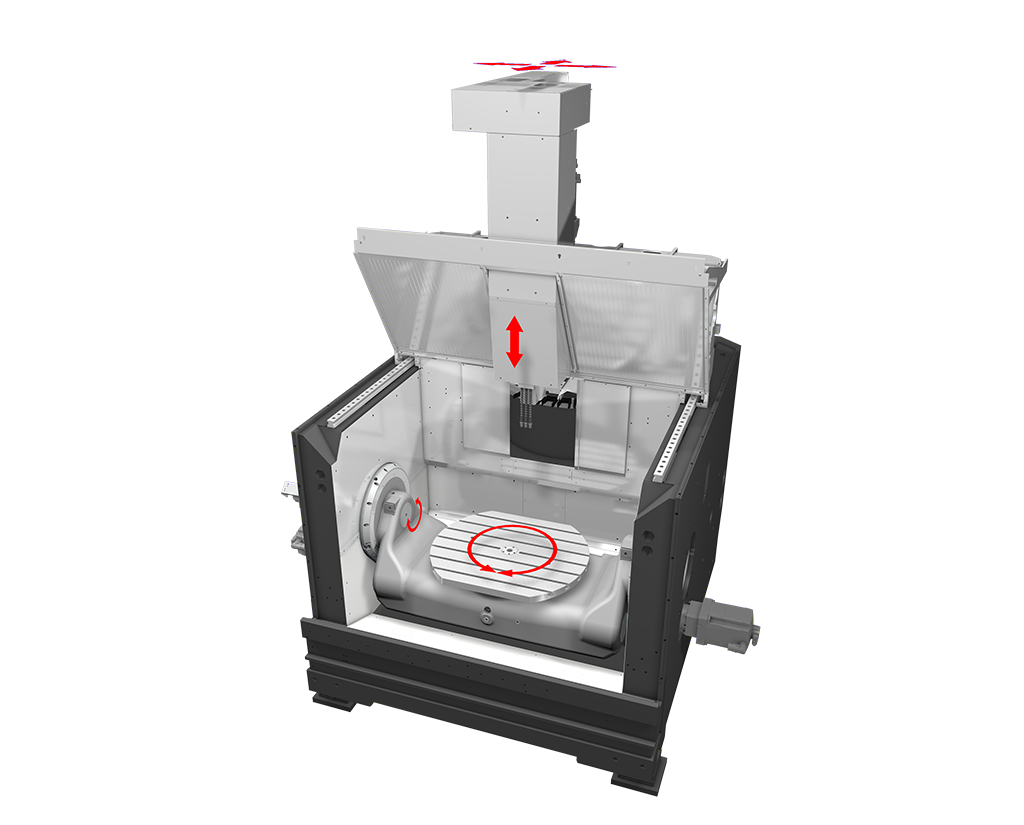

Die C 650 wird wie die C 250 und die C 400 in Hermle modifizierter Gantryausführung ausgelegt und hat ein Maschinenbett in Mineralgussausführung, welches in der Hermle eigenen hochmodernen Mineralgussgießerei in Zimmern o.R. hergestellt wird. Der integrierte starre Aufspanntisch kann, in der 3-Achs Ausführung Werkstücke bis max. 3000 kg (1050 x 900 x 600 mm) aufnehmen und ist deshalb prädestiniert für den Werkzeug- und Formenbau und den Maschinenbau. Auf dem Schwenkrundtisch, bei der 5-Achs-Ausführung, können Werkstücke bis max. 1500 kg (Ø 900 x 600 mm) hochpräzise bearbeitet werden.
Die Verfahrwege, im mit Edelstahl verkleideten Arbeitsraum, betragen 1050 x 900 x 600 mm bei einer Maulweite von 775 mm und einer Türöffnung von 1050 mm. Optimale Bedingungen für eine einfache und sichere Kranbeladung.

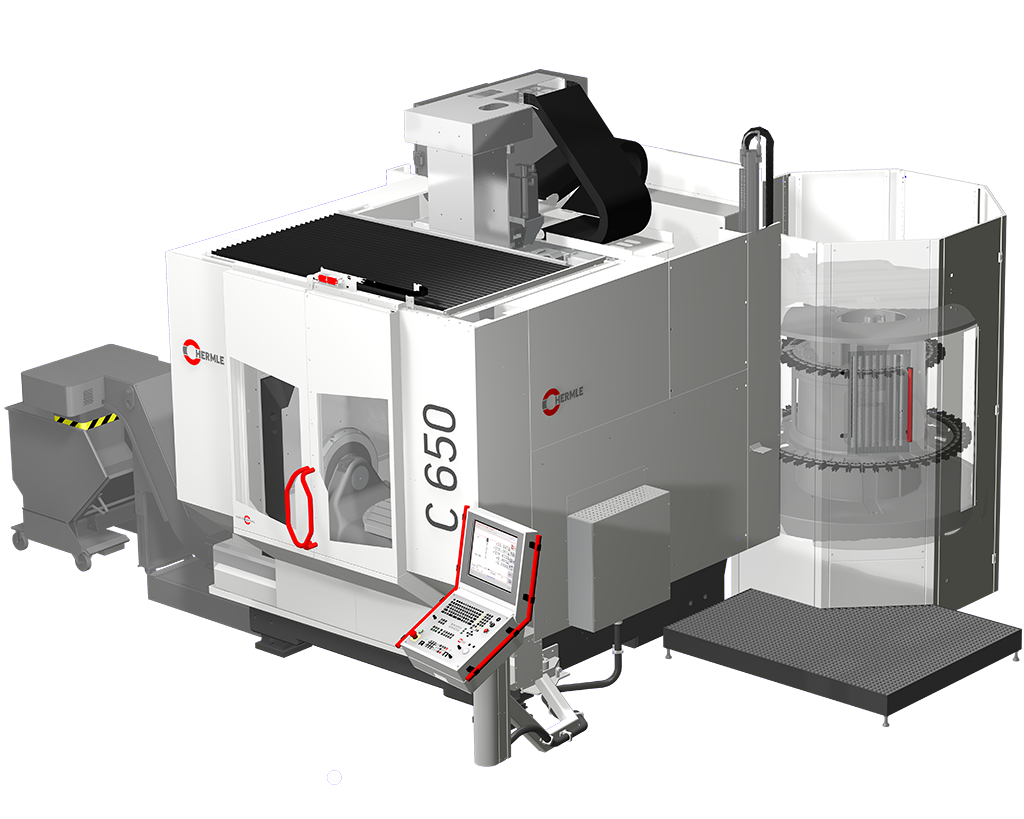

Die C 650 hat ein integriertes Werkzeugmagazin für 42 Werkzeuge. Optional können zwei Zusatzmagazine mit 50 oder 88 zusätzlichen Werkzeugplätzen adaptiert werden. Das Bedienpult lässt sich auch bei der C 650 einfach zur Werkzeugbeladestelle schwenken, so dass der Bediener die Werkzeugkenndaten direkt in die Werkzeugtabelle in der Steuerung eingeben kann. Das an der Beladestelle adaptierte Podest mit 200 mm Höhe, bietet dem Bediener optimale, ergonomische Arbeitshöhe beim be- und entladen der Werkzeuge.

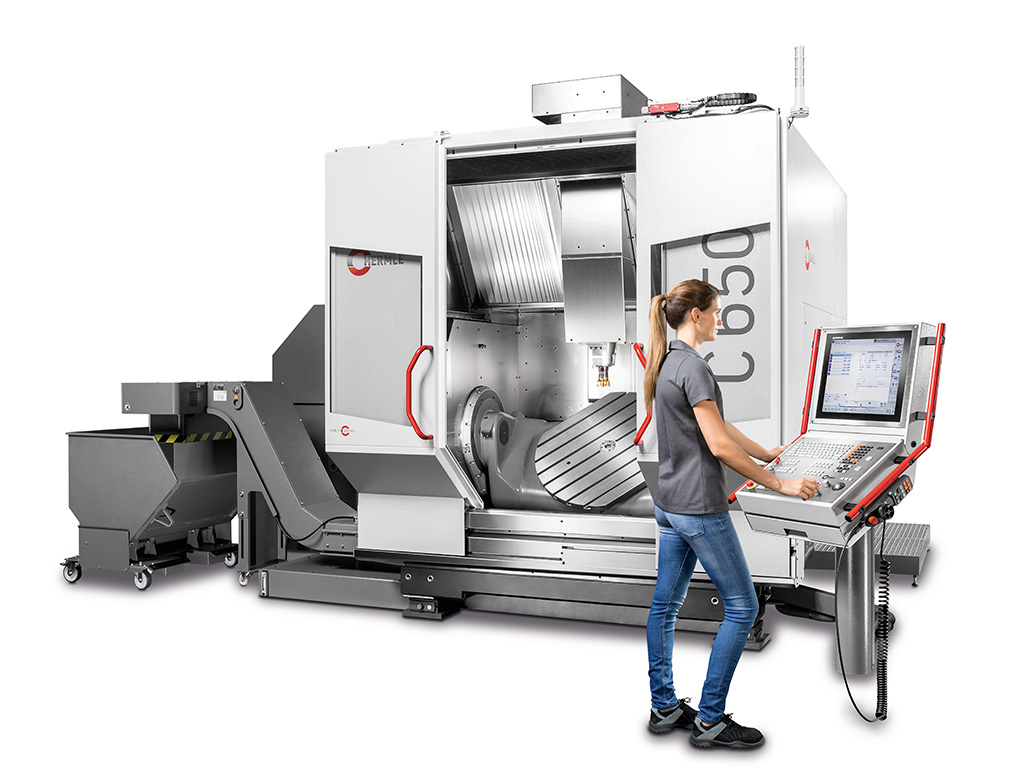

Die C 650 ist serienmäßig mit der Heidenhain Steuerung TNC 640 ausgestattet und bietet die komplette Programmier-Funktionalität dieser Steuerung. Das Bedienpult hat einen großen 19“ TFT-Farb-Touchbildschirm, welcher ab sofort bei allen Hermle Maschinen verfügbar ist.
Optional kann die C 650 auch mit dem ergonomisch einstellbaren Komfort-Bedienpult ausgestattet werden. In die Steuerung integriert sind die bewährten Hermle eigenen Setups, die dem Bediener eine optimale Unterstützung bei der Bearbeitung verschiedenster Fräsoperationen ermöglich.
Auch der Einsatz verschiedenster digitaler Hermle Bausteine wie HIMS (Hermle Information-Monitoring-Software) und HACS (Hermle Automation-Control-System) sind an der C 650 optional erhältlich.
Im Servicefall steht das Hermle „Wartungs-Diagnose-System“ zur Verfügung, welches den Maschinenzustand kontinuierlich überwacht. Dies dient der schnellen Maschinendiagnose und der zustandsorientierten Bestimmung von Wartungsarbeiten.
Die wichtigsten Kenndaten im Überblick
| Verfahrwege X-Y-Z | 1050-900-600 mm |
| Eilgänge linear X-Y-Z | 35-35-35 m/min |
| Beschleunigung linear X-Y-Z | 6 m/s² |
| Drehzahlen | 15000/18000 1/min |
| Schwenkrundtisch | Ø 900 x 750 mm |
| Schwenkbereich | +/-115° |
| Antriebsart C-Achse | Schnecke |
| Drehzahl C-Achse | 25 1/min |
| Drehzahl A-Achse | 25 1/min |
| Tischzuladung max. | 1500 kg |
| Starrer Aufspanntisch | |
| Aufspannfläche | 1250 x 982 mm |
| Tischzuladung max. | 3000 kg |
| Steuerung | TNC 640 |
Optionen für den individuellen und wirtschaftlichen Einsatz erweitern den Einsatzbereich der C 650. So können Werkzeugzusatzmagazine, verschiedene Kühl- und Spänesysteme, Absaugungen, Werkzeugbruch-überwachung /-vermessung, Messtaster adaptiert werden.
Hermle auf der Intec 2019 in Halle 2, Stand H14.
