Das „Hybrid Additive Manufacturing“ ist ein Verfahren, bei dem das selektive Laserschmelzen im Pulverbett mit dem subtraktiven 3-Achs-Hochgeschwindigkeitsfräsen in einer Maschine kombiniert wird. Dadurch werden einerseits deutlich höhere Genauigkeiten und Oberflächengüten erreicht, als es durch das konventionelle Laserschmelzen im Pulverbett möglich ist.
Andererseits schafft die Nullpunkt-Definition durch maschinenintegrierte Spindelkoordinatensysteme die Möglichkeit, hochpräzise Referenz- und Spannflächen für die nachgelagerte Prozesskette zu erzeugen. Daraus resultieren insbesondere für den Werkzeug- und Formenbau, Rapid Prototyping oder Kleinserienfertigung eine Minimierung der nachgeordneten Prozesskette sowie völlig neue Gestaltungsspielräume bezüglich Design, Strukturen oder Materialeigenschaften.

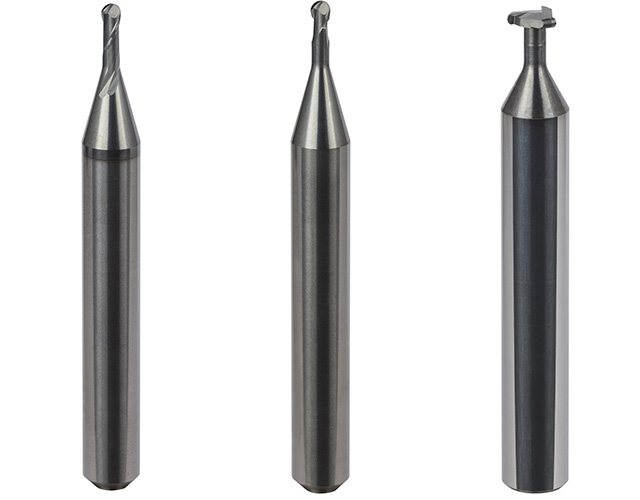

Das FRANKEN Fräserprogramm „Hybrid Additive Manufacturing“ wurde speziell für dieses Fertigungsverfahren entwickelt. Es umfasst Kugelfräser und Schaft-Radiusfräser aus dem Programm FRANKEN Expert, die in ihrer Halsausführung, dem Schneidenbereich und der Beschichtung auf die Anforderungen der hybriden additiven Fertigung ausgelegt sind.

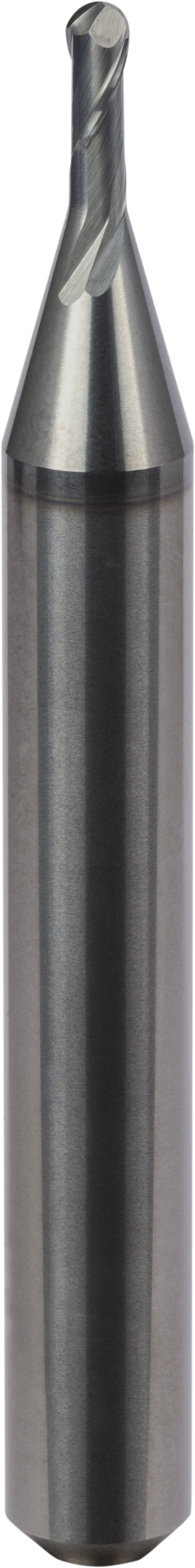

Der Vorfräser mit Kugelgeometrie zielt auf Schrupp- und Vorschlichtbearbeitungen, um ein bestimmtes Aufmaß am additiv gefertigten Bauteil herzustellen. Die Bearbeitungsrichtung ist hier von oben (Z+) nach unten (Z-).

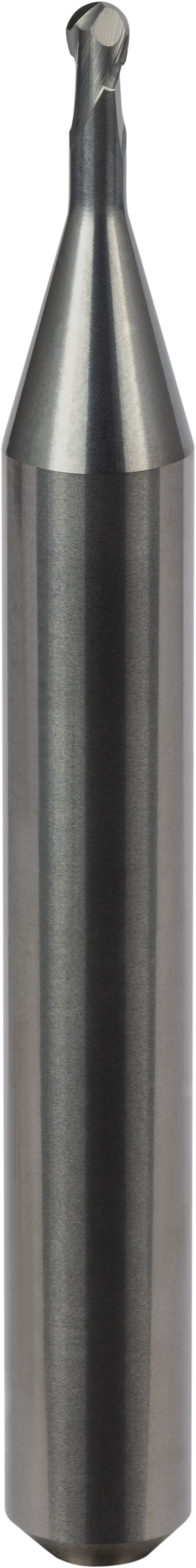

Für die Schlichtbearbeitung in thermisch nicht mehr belasteten Schichten wird der Fertigfräser, ebenfalls mit einer Kugelgeometrie, empfohlen. Der Schneidenbereich am Werkzeug wurde speziell so ausgelegt, dass eine ziehende Bearbeitung von unten (Z-) noch oben (Z+) möglich ist, um die thermisch nicht mehr belasteten Materialschichten fertig zu bearbeiten.

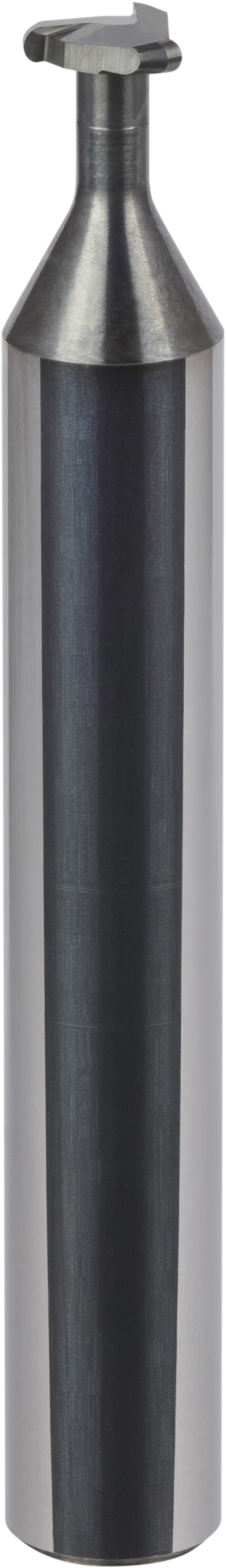

Für die 2D-Bearbeitung von Hinterschnitten am Bauteil ist der Schaft-Radiusfräser „Back Taper“ vorgesehen. Seine Spezifikationen zielen auf Vorschlicht- und Schlichtanwendungen am additiv gefertigten Bauteil ab.
Die Kugelfräser sind in Schneidendurchmessern von 0,6 bis 3mm, der Schaft-Radiusfräser von 3,5 bis 5mm verfügbar. Alle Varianten sind für die Trockenbearbeitung einsetzbar. Da in der Maschinenkammer eine Schutzgasatmosphäre und höhere Temperaturen herrschen, ist eine Trockenbearbeitung auch zwingend erforderlich.
Ergänzend zum Expert-Fräserprogramm werden für die Bearbeitung von additiv gefertigten Bauteilen die Hartmetall-Fräser der Produktlinie FRANKEN Micro und die „Enorm“ Schaftfräser der Produktlinie FRANKEN Top-Cut empfohlen.
