Schwerzerspanung – aber sicher

HAIMER Safe-Lock-System: Anwendungsstudien beim Werkzeugmaschinenhersteller Heller

4641

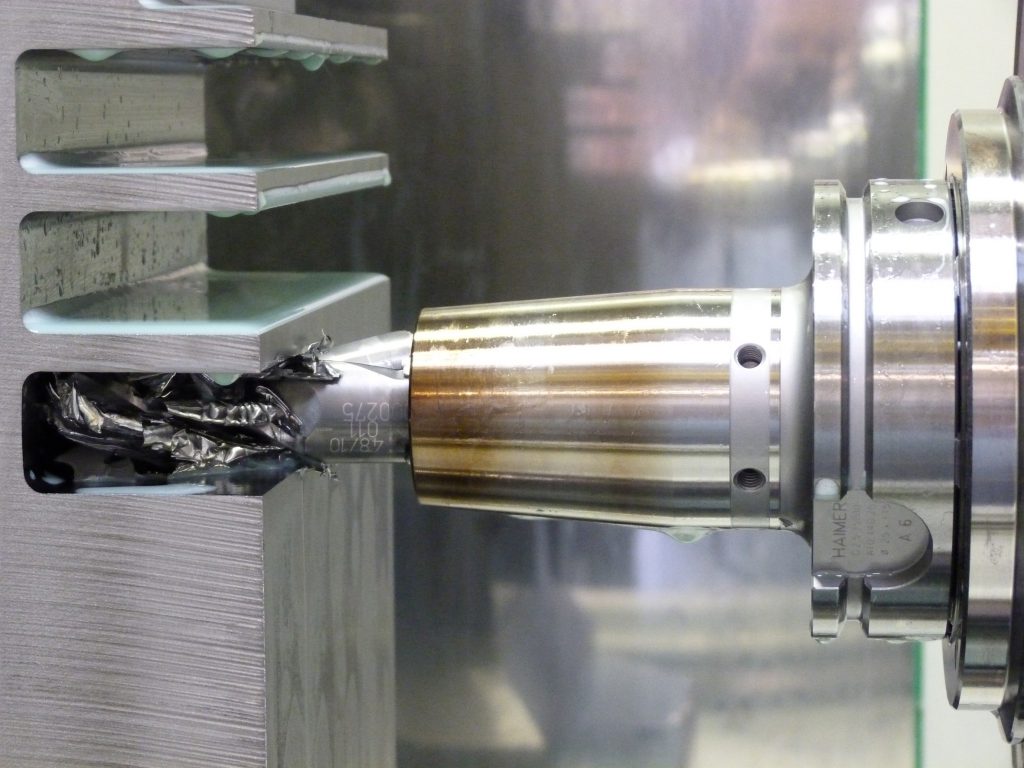

Schruppzerspanung in Titan: Ohne Safe-Lock-Absicherung wanderte das Werkzeug aus dem Standard-Spannfutter und brach bei ap = 2 x D. Mit HAIMER Safe-Lock-Werkzeugaufnahmen der Power oder Heavy Duty Serie konnten Vollnuten mit ap = 2 x D prozesssicher gefräst werden.

Insbesondere in der Luft- und Raumfahrt, im Energiesektor sowie dem Maschinenbau müssen die Produktionsverantwortlichen bei der Zerspanung schwer zu bearbeitender Werkstoffe den Spagat zwischen Wirtschaftlichkeit und hoher Prozesssicherheit bewältigen. Da ist es gut, dass sich die Zerspanungstechnologie mit den wachsenden Herausforderungen weiterentwickelt. Als Impulsgeber für diesbezügliche Innovationen gilt die Gebr. Heller Maschinenfabrik GmbH. Das Nürtinger Unternehmen ist für seine hochwertigen vier- und fünfachsigen Bearbeitungszentren, Fräsdreh-Zentren, Maschinen für die Kurbel- und Nockenwellenbearbeitung sowie flexiblen Fertigungssystemen bekannt. Kunden schätzen deren hohe Verfügbarkeit und ebenso die besondere Prozesskompetenz, die vor allem aus der eigenen Fertigung stammt und durch enge Zusammenarbeit mit Kunden, Zulieferern und Forschungseinrichtungen stetig verbessert wird.

Im Schruppen steckt noch viel Potential

Werner Kirsten, bei Heller im Bereich Technologieentwicklung für das Themengebiet „Schwer Zerspanbare Werkstoffe“ zuständig, erklärt: „Es gehört mit zu unserem Angebot, die Zerspanungsprozesse gemeinsam mit Kunden und Ausrüstern zu optimieren. Für entsprechende praktische Versuche stehen in unserem Technologiezentrum die passenden Maschinen bereit.“ In den meisten Fällen geht es darum, die Produktivität zu erhöhen – ohne Einbußen bezüglich der Prozesssicherheit. „Häufig erreichen wir das durch eine optimierte Schruppbearbeitung, die ein reduziertes Schlichten zur Folge hat“, erklärt Technologe Kirsten. „Unter Beibehaltung der Technologiewerte reduziert eine Halbierung des Schlichtaufmaßes in der Regel die Gesamtbearbeitungszeit auf die Hälfte. Die Voraussetzung sind allerdings prozessstabile, beherrschbare Systeme.“

Werner Kirsten, Technologieentwicklung bei Heller.
Werner Kirsten, Technologieentwicklung bei Heller.

Insofern muss bei der Produktivitätsverbesserung stets die gesamte Prozesskette betrachtet werden. Zwar ist die Werkzeugmaschine die augenfälligste Komponente der Zerspanung, doch tragen die Werkzeuge, die Werkzeugspannung, die KSS-Versorgung und andere Elemente wesentlich zur erfolgreichen Bearbeitung bei. „Letztendlich ist es das schwächste Glied der Prozesskette, das den Erfolg begrenzt“, betont Werner Kirsten. Seiner Meinung nach widmen viele Zerspaner der Werkzeugaufnahme zu wenig Aufmerksamkeit. Dabei kommt ihr gerade bei der Leistungszerspanung höchste Bedeutung zu. „Das haben viele Versuche ergeben, die wir in den letzten Jahren durchgeführt haben“, berichtet Werner Kirsten. „Wir haben festgestellt, dass die Werkzeugaufnahme den Prozess enorm beeinflussen kann. Bei verstärkten Schrumpffuttern zum Beispiel liegt – bedingt durch die größere Masse – der Schwingungsknoten näher an der Lagerstelle. So erhalten wir bei gleichem Werkzeug, gleicher Maschine, gleichen Prozessparametern und gleicher Aufspannung einen ruhigeren Prozess mit weniger Vibrationen und besserer Oberflächenqualität.“

Werkzeugspannung – ein wichtiger Produktivitätsfaktor

Durch die Wahl der richtigen Werkzeugaufnahme lassen sich selbst mit einfachen Standardwerkzeugen gute Ergebnisse hinsichtlich Produktivität und Oberflächengüte erzeugen. Werner Kirsten berichtet von Vergleichsversuchen mit einem einfachen vierschneidigen Werkzeug ohne innere Kühlmittelzufuhr. Als Alternative zu einem Standardschrumpffutter wählte er als Werkzeugaufnahme ein HAIMER Power Shrink Chuck mit Cool-Flash-System, das dafür sorgt, dass das Kühlmedium eng am Werkzeug bis zur Spitze geleitet wird. „Im Vergleich zu einer normalen Schrumpfaufnahme und KSS-Zuführung von außen, konnten wir deutlich bessere Prozessparameter erreichen.“

Eine besonders nachhaltige Anwendungsstudie fand statt, als Verantwortliche aus der Flugzeugbranche gemeinsam mit Vertretern des ISF der TU Dortmund und des IPMT der TU Hamburg-Harburg bei Heller zu Gast waren, um praktische Fräsversuche im Werkstoff Ti-6Al-4V durchzuführen.

Aus Grenzfällen neue Erkenntnisse gewinnen

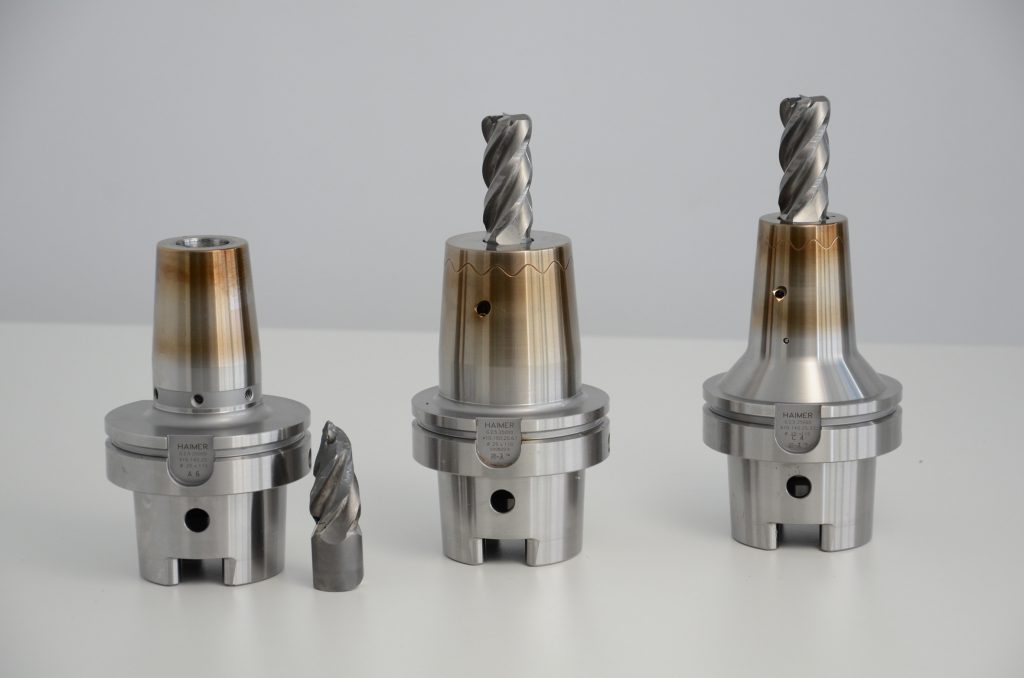

Neben dem Schrumpffutter mit Standardkontur, ein HAIMER Heavy Duty Shrink Chuck (Mitte) und ein Power Shrink Chuck (rechts). Die beiden rechten können mit Safe-Lock-Auszugsicherung ausgestattet werden.
Neben dem Schrumpffutter mit Standardkontur, ein HAIMER Heavy Duty Shrink Chuck (Mitte) und ein Power Shrink Chuck (rechts). Die beiden rechten können mit Safe-Lock-Auszugsicherung ausgestattet werden.

Als Bearbeitungszentrum stand eine vierachsige Heller H 5000 mit Getriebeeinheit und HSK-A 100 Spindel zur Verfügung, die bis zu 2.290 Nm Drehmoment abgibt. Um die Zerspanungspotenziale aufzuzeigen, wurden mit vierschneidigen Werkzeugen vom Durchmesser D = 25 mm Vollnuten in eine Titanplatte gefräst. Die Werkzeuge wurden, wie in der Luft- und Raumfahrt üblich, in verstärkten Schrumpfaufnahmen gespannt. Bei einer axialen Schnitttiefe ap von 0,5 bis 1 x D lief die Zerspanung prozesssicher ab. Da die Spindel nur gering ausgelastet war, vereinbarten die Versuchsteilnehmer, Vollnutschnitte mit ap = 2 x D zu wagen. Werner Kirsten berichtet: „Bei dieser Beanspruchung löste sich das Werkzeug während der Bearbeitung aus dem Schrumpffutter, wanderte Richtung Werkstück und erzeugte eine Vollnut bis zu einer Tiefe von 2,5 x D, was einer Tiefe von 62,5 mm entspricht. Danach brach das Werkzeug als Folge der erhöhten Belastung.“

Die Frässpezialisten waren sich einig, dass die Haltekraft des Futters den Prozess begrenzt. Sobald sie durch axiale Belastung und die auftretenden prozessbedingten Schwingungen überschritten wird, wandert das Werkzeug drallbedingt aus dem Futter in Richtung Werkstück. Der Schnittdruck wird dabei immer höher, so dass das Werkzeug schließlich bricht und das Werkstück irreversibel beschädigt wird.

Ursachen und mögliche Gegenmaßnahmen wurden intensiv diskutiert. Schließlich reifte bei Werner Kirsten die Überlegung, dass sich das Werkzeug beim Überschreiten der Haltekräfte zwangsgeführt in Richtung Spindel bewegen müsste. So stieß er letzten Endes auf das patentierte HAIMER Safe-Lock System, das zusätzlich zur kraftschlüssigen Verbindung eine Auszugsicherung am Werkzeug kennzeichnet, die den gleichen Drall wie das Werkzeug hat. Wenn sich mit Safe-Lock das Werkzeug lösen würde, würde es durch die gewindeartig gedrallten Mitnehmer in die Aufnahme hinein gezogen. Und selbst diese Bewegung lässt sich durch Anstellen der Längeneinstellschraube unterbinden.

Dem Werkzeugauszug entgegenwirken

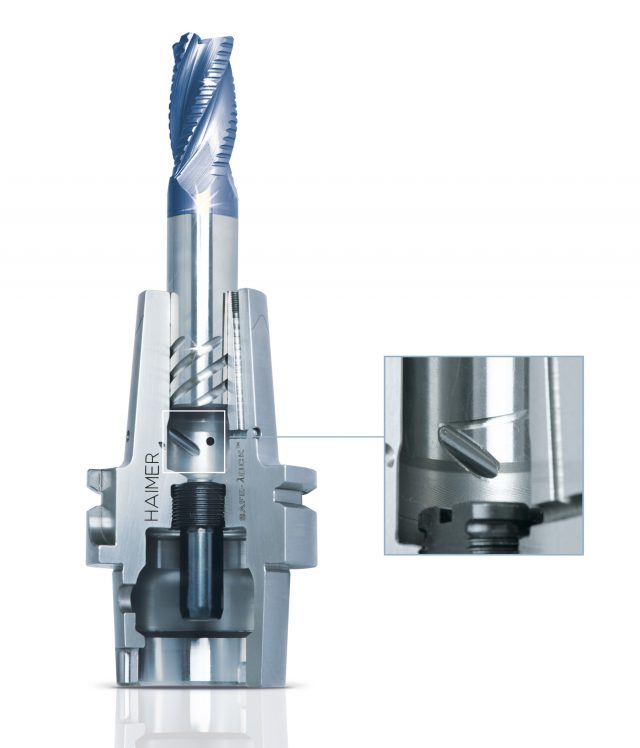

Beim Haimer Safe-Lock-System werden in den Schaft der Werkzeuge schraubenförmige Nuten eingeschliffen. In Kombination mit entsprechenden Mitnehmerstiften in den Werkzeugaufnahmen verhindern sie, dass bei Extrembearbeitungen das Werkzeug aus dem Futter gezogen wird.
Beim Haimer Safe-Lock-System werden in den Schaft der Werkzeuge schraubenförmige Nuten eingeschliffen. In Kombination mit entsprechenden Mitnehmerstiften in den Werkzeugaufnahmen verhindern sie, dass bei Extrembearbeitungen das Werkzeug aus dem Futter gezogen wird.

Werner Kirsten nahm Kontakt zu HAIMER auf, um das Safe-Lock-System zu testen: „Wir wollten wissen, ob unsere Gedanken und die Umsetzung in Form des HAIMER Systems in der Praxis Bestand haben.“ Der Heller Technologieentwickler wiederholte den beschriebenen Versuch – unter ein paar geänderten Bedingungen. So wurde in baugleiche Werkzeuge nachträglich eine HAIMER Safe-Lock-Nut eingebracht. Weiterhin verkleinerten die Versuchsverantwortlichen die Schnittstelle von HSK 100 auf HSK 63 und benutzten ein 5-Achs-Fräs-BAZ mit Getriebespindel. Um die Bearbeitungssituation noch zu erschweren, spannten sie das Werkstück schräg im Arbeitsraum auf.

Das Ergebnis: Das Werkzeug hielt der Beanspruchung selbst bei erschwerten Bedingungen stand, die Vollnut 2 x D = 50 mm wurde prozesssicher erzeugt. Werner Kirsten kommentiert: „Somit konnten wir indirekt nachweisen, dass Safe-Lock funktioniert und bei HSK-A 100 die Schrumpftechnologie noch große Potenziale hat, insbesondere auf fünfachsigen Bearbeitungszentren mit Getriebespindeln.“ In der Folgezeit wurde diese Musterbearbeitung in Ti-6Al-4V mehrfach durchgeführt, unter anderem auf der Airshow in Farnborough, womit unter Beweis gestellt wurde, dass der bisherige Grenzbereich von 1 x D = 25 mm Vollnutfräsen in der Titanzerspanung durch Safe-Lock um das Doppelte erweitert werden konnte.

Als Fazit fasst Kirsten zusammen: „Für Schruppbearbeitungen ist das eine zuverlässige Absicherung. Ich halte daher das HAIMER Safe-Lock-System für eine anwendungsgerechte, einfach zu handhabende und prozesssichere Ergänzung der Schrumpftechnologie, auf die wir gerne zurückgreifen, insbesondere in Verbindung mit vielen standardisierten Werkzeugen weiterer Hersteller.“

Zahlreiche Werkzeughersteller bieten Safe-Lock-Produkte an

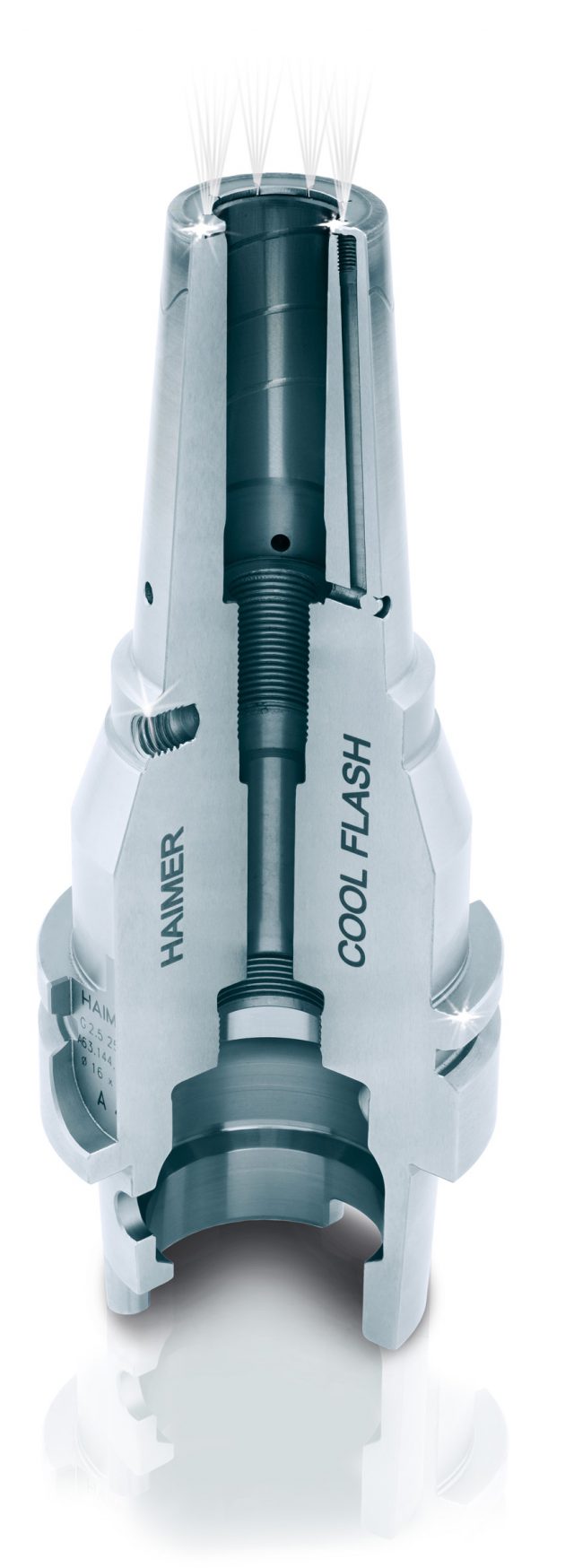

Das schwingungsarme Schrumpffutter HAIMER Power Shrink Chuck gibt es auch mit Cool-Flash-Ausstattung. Werkzeuge ohne innere Kühlmittelzufuhr profitieren davon, dass der KSS ganz eng am Werkzeug zur Schneide geführt wird. Daraus ergeben sich verbesserte Zerspanprozesse.
Das schwingungsarme Schrumpffutter HAIMER Power Shrink Chuck mit Cool-Flash-Ausstattung.

Da HAIMER von Beginn an das große Potential im Safe-Lock-System vermutete, vergibt das Unternehmen Lizenzen an Werkzeughersteller für die patentierte Auszugsicherung. Mittlerweile zählen Werkzeughersteller wie Walter, Widia, Sandvik Coromant, Seco Tools, Sumitomo, Kennametal, Helical, Emuge Franken, Data Flute, Niagara, OSG, SGS Tools und neuerdings Mapal zu den Lizenznehmern.

Durch seine stetig wachsende Verbreitung gilt das Safe-Lock-System gewissermaßen als neuer „de-facto“ Standard für die Schwer- und Schruppzerspanung. Auch für neue Frässtrategien wie die trochoidale Bearbeitung löst Safe-Lock das veraltete Weldon-Spannsystem ab. HAIMER-Geschäftsführer Andreas Haimer erklärt: „Mit unserem Safe-Lock-System haben wir eine Lösung gefunden, die eine hohe Rundlaufgenauigkeit mit einer 100%-igen Auszugsicherung vereint. Sie konnte sich inzwischen im Aerospace-Bereich – und überhaupt in der Schwer- und Schruppzerspanung – erfolgreich als ein Standard etablieren. Mittlerweile steigen aus gutem Grund auch immer mehr Anwender der trochoidalen Frässtrategien auf Safe-Lock um.“

Beim modernen trochoidalen Fräsen, wo mit Softwareunterstützung die Schnittgeschwindigkeit und Eingriffstiefe des Werkzeuges signifikant erhöht werden, geht die Produktivität deutlich nach oben. Allerdings steigt durch die höhere Zerspanleistung auch die Gefahr des Werkzeugauszugs, der man bisher mit Weldon-Schäften und -Futtern begegnet ist. Ein Schrumpffutter mit Safe-Lock bietet aber die gleiche Sicherheit wie Weldon und hat darüber hinaus den Vorteil der hochgenauen Spannung. Das wird gerade beim trochoidalen Fräsen spürbar, wo nur ein dünner Span abgetragen wird, dafür aber die Werkzeugschneide oft mit ihrer gesamten Länge im Eingriff ist. Die guten Wucht- und Rundlaufeigenschaften der Schrumpfspannung in Verbindung mit der Spannsicherheit des Safe-Lock Systems bieten optimale Werkzeugstandzeit bei zugleich hohen Zerspanraten.

HAIMER auf der AMB 2016 in Halle 1, Stand C59.
