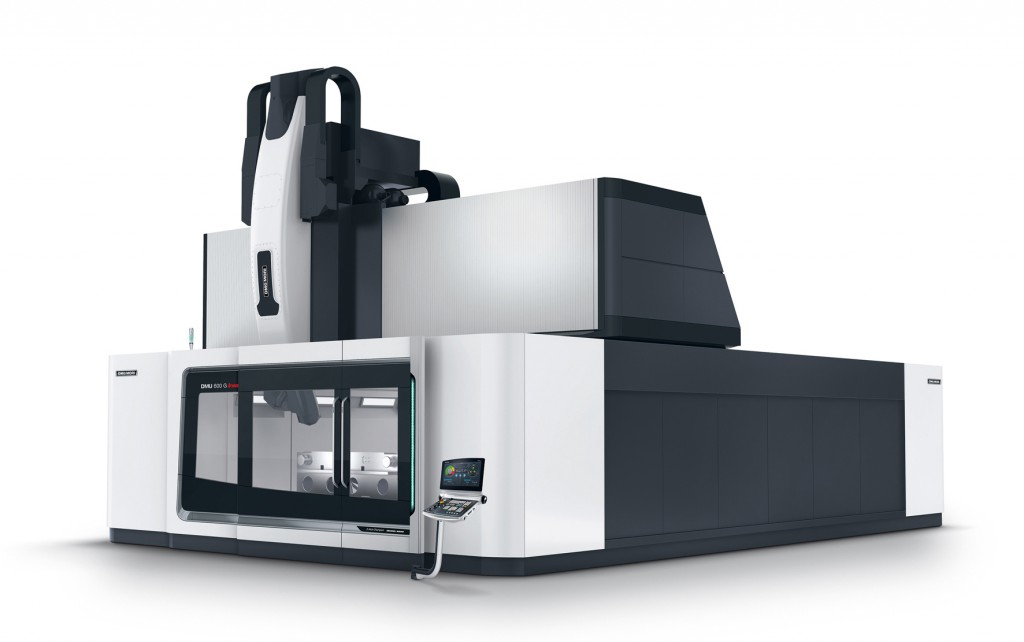

DMG MORI hat die DMU 600 Gantry linear für beste Oberflächengüte bei hoher Dynamik konzeptioniert und konstruiert. Grundlage hierfür ist der Einsatz der berührungslosen Linearmotor-Antriebstechnik. Die Maschinenstruktur wurde hinsichtlich statischer und dynamischer Steifigkeit optimiert und garantiert eine gleichbleibende Temperaturstabilität durch umfangreiche Temperierungsmaßnahmen der Struktur, Komponenten und Führungen. Das betrifft die vollständigen Vorschubachsen, die Linearführungsschienen und die Hauptspindel, wo auch ein Spindle Growth Sensor zum Einsatz kommt. Optional ist das Thermal Control Paket erhältlich, das ein Thermoshield, eine Kühlmitteltemperierung und eine Strukturkühlung beinhaltet. Dank effizienter Kühlaggregate und deren bedarfsgerechter Ansteuerung überzeugt die DMU 600 Gantry linear zudem durch einen energieeffizienten Verbrauch.
Durch den konsequenten Einsatz der Lineartechnologie erzielt DMG MORI mit der DMU 600 Gantry linear beste Oberflächenqualitäten und höchste Genauigkeiten. Diese Ergebnisse beruhen darauf, dass die Linearmotoren über eine direkte und steife Anbindung an die Maschinenstruktur verfügen und keine Zahneingriffsfrequenzen aus dem Antriebsstrang stören. Hinzu kommen eine hohe Regelbandbreite und die Steigerung der Achsparameter. Darüber hinaus ist die Verfügbarkeit sehr hoch, da die Linearmotoren verschleißfrei sind. Fünf Jahre Gewährleistung auf die Technologie verleihen zusätzliche Sicherheit.
Die Konstruktion der DMU 600 Gantry linear basiert auf einem Y-Querträger und X-Traversen als EN-GJS-600-3 (GGG60) Guss aus einem Stück. Die Seitenwangen sind Bestanteil des Fundaments und werden als Stahlbeton ausgeführt. Die Gantry-Maschine ist standardmäßig ausgelegt für ein Bauteilgewicht von 150.000 kg, bei einer punktuellen Belastung von 15.000 kg/m². Die Tischgröße beträgt dabei 5.000 x 3.000 mm in einem Arbeitsraum von 6.000 x 3.500 x 1.500 mm in der Standard-Konfiguration. Der Stößel mit optimierter Störkontur erlaubt in Z-Richtung einen Verfahrweg von optional bis zu 2.000 mm, der Y-Achsen Querträger von 4.500 mm und die X-Achse kann beliebig verlängert werden.
Der modulare XXL-Baukasten umfasst spindelseitig eine Drehmomentspindel mit 12.000 min-1 und 300 Nm, eine Vertikalkopfgetriebespindel für maximale Drehmomente bis 1.445 Nm sowie eine Motorspindel mit einer hohen Drehzahl von bis zu 28.000 min-1 (100 % ED). Außerdem stehen flexible Wechselfräsköpfe mit C- / A- und C- / B-Kinematik zur Verfügung. Die integrierte C-Achse mit Direct Drive ist optional als endlos drehende Achse verfügbar. Als Werkzeugmagazin fungiert ein Kettenmagazin, das im Standard mit 30, optional mit bis zu 180 Plätzen ausgestattet ist.
Eine einfache Maschinenbedienung versprechen CELOS und die ERGOline Control mit 21,5“ Multi-Touch-Bildschirm und SIEMENS. Die durchgängige Verwaltung, Dokumentation und Visualisierung von Auftrags-, Prozess- und Maschinendaten sowie die Kompatibilität zu PPS- und ERP-Systemen und die Vernetzung mit CAD / CAM-Produkten sorgen für eine ganzheitliche Integration der Maschine in die Betriebsorganisation.
XXL-Center für Kompetenz im Großmaschinenbau
Für den Bau der DMU 600 Gantry linear und auch des Schwestermodells DMU 600 P hat DMG MORI bei DECKEL MAHO Pfronten eigens ein XXL-Center eingerichtet. Dieses fungiert als autarke Abteilung innerhalb des Werks, so dass DMG MORI im Bau der Großmaschinen von kurzen Entscheidungswegen profitiert.
Sowohl die DMU 600 Gantry linear als auch die DMU 600 P sind in der Regel sehr anwendungsspezifisch ausgestattete Maschinen. Um den individuellen Anforderungen der Kunden gerecht zu werden, verfügt das XXL-Center über eine eigene Konstruktionsabteilung, die einen reibungslosen Ablauf bei der Planung der Modelle ermöglicht. Entsprechende Kapazitäten hat DMG MORI auch in der Fertigung bereitgestellt: Die speziell eingerichteten XXL-Maschinen-Fundamente ermöglichen den Bau von insgesamt zwölf DMU 600 Gantry linear und DMU 600 P pro Jahr.
