Intelligente Sägekonzepte

Der MEBAeco Doppelgehrungsautomat von MEBA als flexible Komplettlösung

4030

Der CNC-Doppelgehrungsautomat MEBAeco 335 DGA-600 steht für eine Baureihe, die kundenspezifische Anforderungen mit feinster Technik vereint. MEBAeco Metall-Bandsägemaschinen basieren auf einem technisch kontinuierlich weiter entwickelten „Baukastensystem“. Dieses System ist die Plattform auf der sich der Kunde seine individuelle Maschine, ausgerichtet auf seine Sägeziele, zusammenstellen kann. Von der einfachen halbautomatischen Geradschnittmaschine bis hin zum patentierten vollautomatischen Doppelgehrungssägeautomaten ist alles möglich.

Ganz im Zeichen von Industrie 4.0 verfügt MEBAeco 335 DGA-600 über eine ergonomische Touch-Screen-Steuerung. Diese kann vernetzt werden und bietet diverse Optionspakete, wie zum Beispiel den Teleservice zur Fernwartung, die Einstellung von Sägeprogrammen in der AV oder den Import von Sägeprogrammen aus CAD mit DSTV-Schnittstelle und Datenexport.

Features wie der elektrische Sägevorschub mit Kugelrollspindel oder das Doppelgehrungssystem, das für die rechtwinklige Spannung des Materials sorgt, überzeugen. Sie sind die Antwort auf immer höher geforderte Flexibilität und schnellere Durchlaufzeiten in der Produktion bei optimaler Schnittqualität. Dank des frequenzgeregelten AC-Antriebs ist die Sägebandgeschwindigkeit stufenlos von 15-150m/min einstellbar. Der durchgängige Einsatz von modernsten Kugelumlaufführungen macht den MEBAeco Automaten leichtgängig, hochbelastbar, wartungsarm und spielfrei.

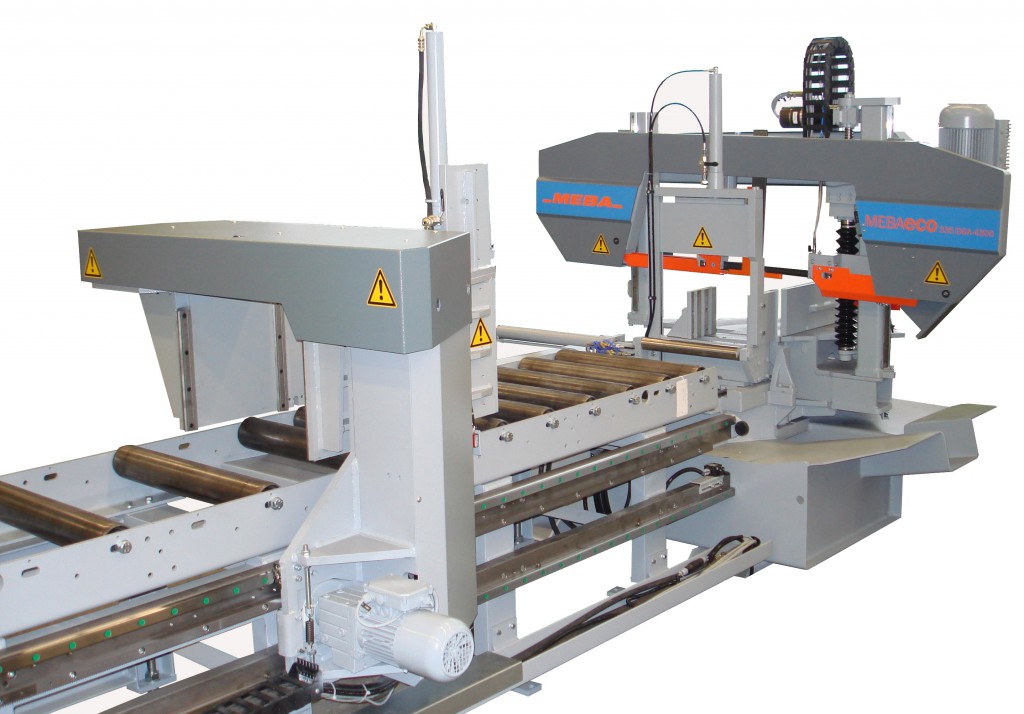

MEBAeco 335 DGA-600
MEBAeco 335 DGA-600

MEBA Doppelgehrungsbandsägeautomaten ermöglichen das Abarbeiten von verschiedenen Winkel- und Längenkombinationen. Visualisierte Steuerungsoberflächen erlauben dabei eine unkomplizierte Eingabe und Überwachung des Sägeprogrammes. Die Schnittbereiche der Automaten liegen bei 90° rund bis maximal 335mm und flach bis maximal 500x335mm. In der Gehrungseinstellung können Maße von max. 330mm rund und max. 320x335mm gesägt und bearbeitet werden.

MEBA Längenmess-Systeme

Das Messen ist mit dem Sägeprozess unabdingbar verknüpft. Je genauer das Material positioniert ist und je stärker Sägeaufgaben automatisiert sind, desto höher sind Kosten- und Zeitersparnisse. MEBA bietet eine Auswahl an Materialanschlägen, die genau zu diesen Ersparnissen beitragen.

Eine Lösung ist der MEBA Messanschlag ML0, der mithilfe einer Skala und einer Ableselupe exakt eingestellt werden kann. Über eine manuelle Freifahreinrichtung kann die Anschlagplatte zum Sägen vom Sägegut freigefahren werden, was ein Verklemmen von kleinen Teilen verhindert. Der Messarm ist schwenkbar, so dass er bei Bedarf einfach aus dem Arbeitsbereich herausgeschwenkt werden kann. Die Anschlagplatte ist federgedämpft. Der Messbereich kann beliebig ausgeführt werden und reicht von 2000-6000mm.

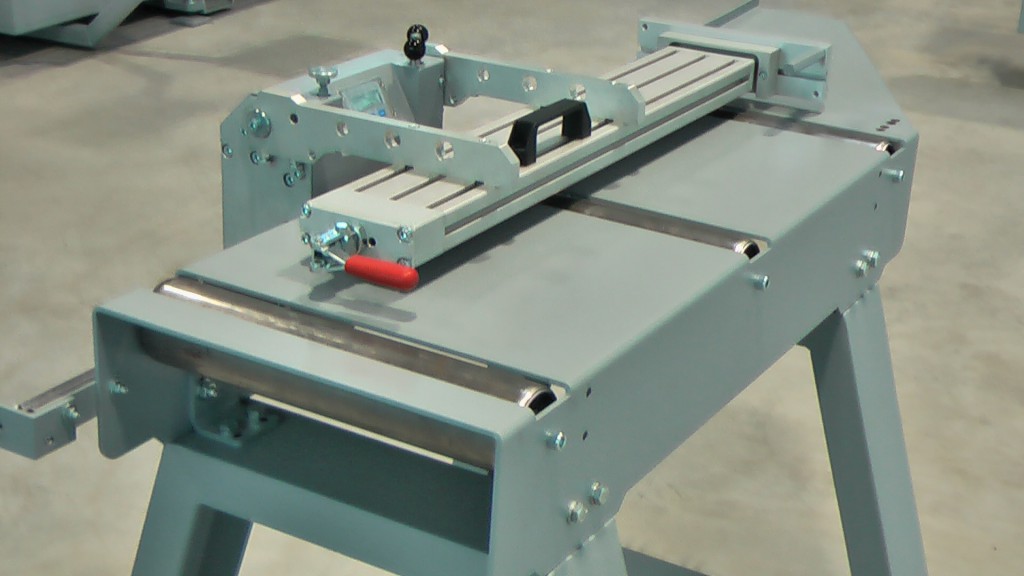

MEBA MLD
MEBA MLD

Der Messanschlag MLD wird digital über eine Feinjustierung von 0,1mm eingestellt und ist mit einer Präzisionslinearführung ausgestattet. Der Messbereich liegt auch bei diesem Anschlag bei 2000-6000mm. Die Option der federgedämpften Anschlagfläche schont sowohl den Messanschlag selbst als auch das Sägematerial. Ebenfalls zur Auswahl steht eine pneumatische Freihubeinrichtung, die zentral von der Maschinensteuerung gesteuert werden kann. Auf Wunsch kann der Messanschlag MLD servogetrieben über eine digitale Steuerung automatisch auf die exakte Position bewegt werden.

In letzter Konsequenz können die Maschinenkonzepte der Baureihe MEBAeco mit Materiallagerungs-, Zu- und Abfuhrlogistik verknüpft werden und ermöglichen damit einen komplett automatisierten Sägeablauf. In Verbindung mit beispielsweise Trägerbohranlagen, Sandstrahlanlagen, Graviereinrichtungen oder Schweißrobotern lassen sich nahezu beliebig automatisierte Fertigungstrassen von Stahlkonstruktionen verwirklichen.

MEBAeco Metall-Bandsägen sind gut zugänglich für Wartung, Sägebandwechsel und zur Reinigung. Alle Versionen zeichnen sich durch intuitive und unkomplizierte Handhabung aus, wodurch sich der Bediener auf seine eigentliche Arbeit konzentrieren kann.
