Als Neuheiten präsentiert CHIRON die komplett überarbeitete Baureihe 12 für die wirtschaftliche Bearbeitung komplexer Werkstücke mit deutlich größerem Werkzeugmagazin, die neue FZ08 MT precision+ für ein mehr an Genauigkeit, die MILL 2000 high dynamics mit neuem Dynamikpaket und die kräftige und robuste DZ18 W MAGNUM für große Bauteile. Außerdem zeigt das Unternehmen die vorkonfigurierten „baseline“-Einsteigermodelle.
An dem Gemeinschaftsstand sind neben SCHERER Feinbau, mit Vertikal-Drehmaschinen als auch Wellendrehmaschinen, CMS, der Retrofit-Spezialist für Fertigungszentren und der Maschinenbauer STAMA vertreten.
Automation: Scherer und CHIRON stellen Zelle zur Komplettbearbeitung vor
Als Highlight und Weltneuheit zeigen CHIRON und SCHERER Feinbau eine kompakte Komplettanlage z.B. für das hocheffiziente, automatisierte und doppelspindlige Drehen und Fräsen zum Beispiel von Zylinderkopf-Bauteilen für Einspritzpumpen.

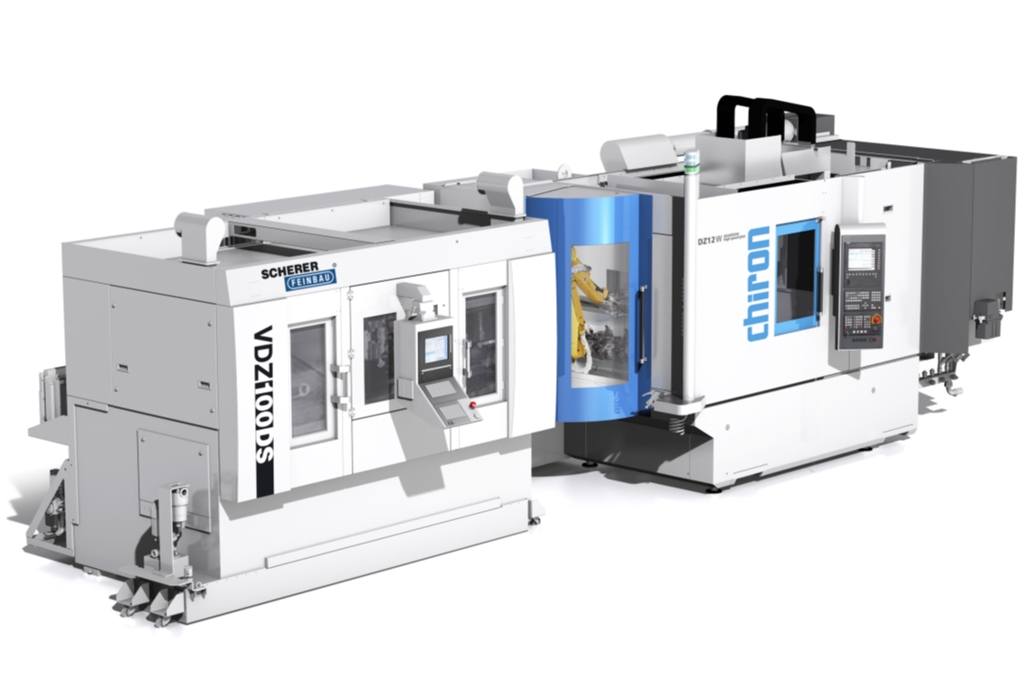

Zu sehen ist eine vertikale Drehmaschine VDZ 100 DS von SCHERER in Kombination mit einem CHIRON-Bearbeitungszentrum DZ12 W mit Werkstückwechseleinrichtung und integrierter Roboterautomation FlexcellUno. Der Roboter bedient die beiden über Zuführband verbundenen Maschinen. Zuerst wird die Drehmaschine mit den Rohteilen aus einem Palettenspeicher versorgt. Über ein Transportband werden sie nach dem Drehen zum Fräszentrum transportiert, anschließend gefräst und als fertiges Teil wieder in den Palettenspeicher abgelegt.
Leistungsgesteigerte Generation der Baureihe 12

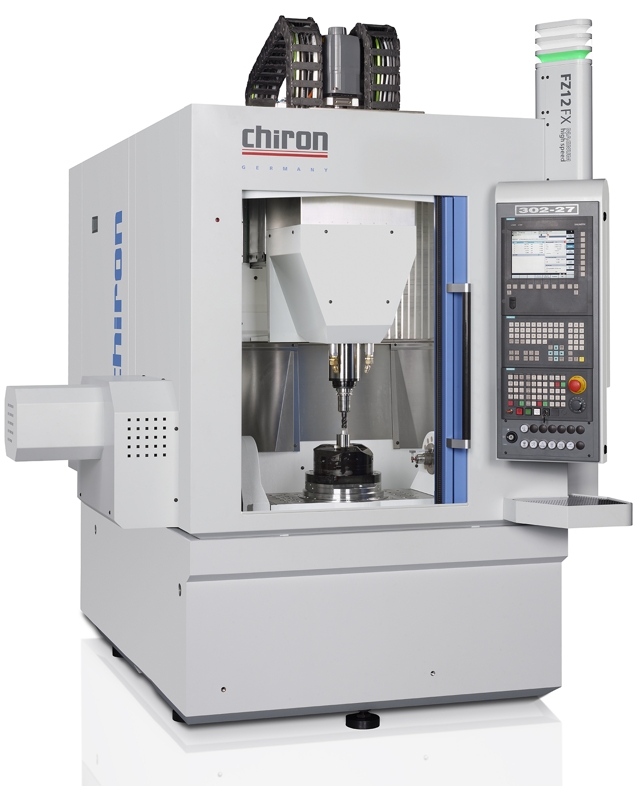

Mit der FZ12 FX zeigt CHIRON einen einspindligen Vertreter der neuen Generation der Baureihe 12. Am Stand zu sehen ist ein Fünfachszentrum mit Heidenhain TNC 640 Steuerung. Gefertigt wird ein Verteiler aus Aluminium.
Highlights der multifunktionalen 12 er Bearbeitungszentren sind eine verbesserte Fräs- und Bohrleistung für die stückkostengünstige Serienfertigung, die sehr steife und robuste Bauweise, stärkere Kugelrollspindeln und der geringe Platzbedarf von fünf Quadratmetern. Für die effiziente Komplettbearbeitung stehen 128 Werkzeuge HSK 50 in zwei Magazinschächten zur Verfügung – ohne zusätzliches Hintergrundmagazin.
Das einspindlige 5-Achs-Bearbeitungszentrum FZ12 FX mit 2-Achs-Rundtisch und fünf simultan gesteuerten Achsen ist hochpräzise und universell verwendbar. Werkzeuge mit Durchmessern bis 125 mm können problemlos eingesetzt werden und Spindeldrehzahlen von bis zu 30.000 U/min eröffnen vielfältige Anwendungsmöglichkeiten.
Aufgrund ihrer Eilgänge bis 75 m/min und Beschleunigungen bis 2 g zeigen sich die Fertigungszentren als sehr dynamisch. Auch die Werkzeuge werden in hohem Tempo binnen 0,9 s gewechselt, so dass Span-zu-Span-Zeiten ab 2,2 s erreicht werden.
Messeneuheit FZ08 MT precision+

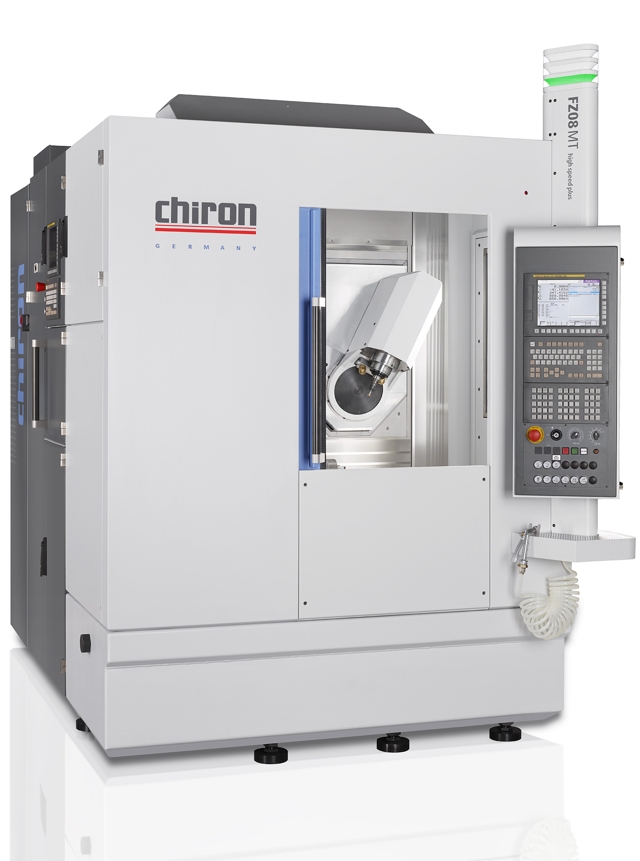

Das neue Dreh-Fräszentrum FZ08 MT precision+ ist mit einem Platzbedarf von lediglich drei Quadratmetern die kompakte Lösung für hochgenaue, flexible und wirtschaftliche Teilebearbeitung von der Stange oder für Futterteile. Trotz der kleinen Aufstellfläche stehen Verfahrwege (X-Y-Z) von 210 mm, 200 mm und 360 mm, ein integrierter Schwenkkopf, eine Drehspindel sowie eine Gegenspindel zur Verfügung. Auf Wunsch sind neben den standardmäßig eingesetzten zuverlässigen Kugelgewindetrieben auch Lineardirektantriebe erhältlich. Die FZ08 MT precision+ eignet sich bestens, wenn höchste Anforderungen an die Werkstückoberfläche gestellt werden – beispielsweise in der Medizintechnik oder im Uhren- und Schmuckbereich.
Dank zahlreicher Ausstattungsoptionen ist das Dreh-Fräszentrum FZ08 MT precision+ ein echter Allrounder und für zahlreiche unterschiedliche Anwendungen einsetzbar. Der Schwenkkopf mit Torque-Antrieb, dessen Schwenkbereich von -10° bis +100° reicht und der Drehzahlen bis 54.000 U/min liefert, arbeitet hochpräzise. Das Pick-up-Magazin greift in kürzester Zeit auf 96 Werkzeuge zu. Selbst komplexe Geometrien können durch den Einsatz der Gegenspindel komfortabel von sechs Seiten bearbeitet werden. Dank der Drehspindel mit einem Stangendurchlass von 32 mm und einer Drehzahl von 8.000 U/min ist eine vollwertige Drehbearbeitung möglich.
Dynamikpaket für die MILL-Baureihe

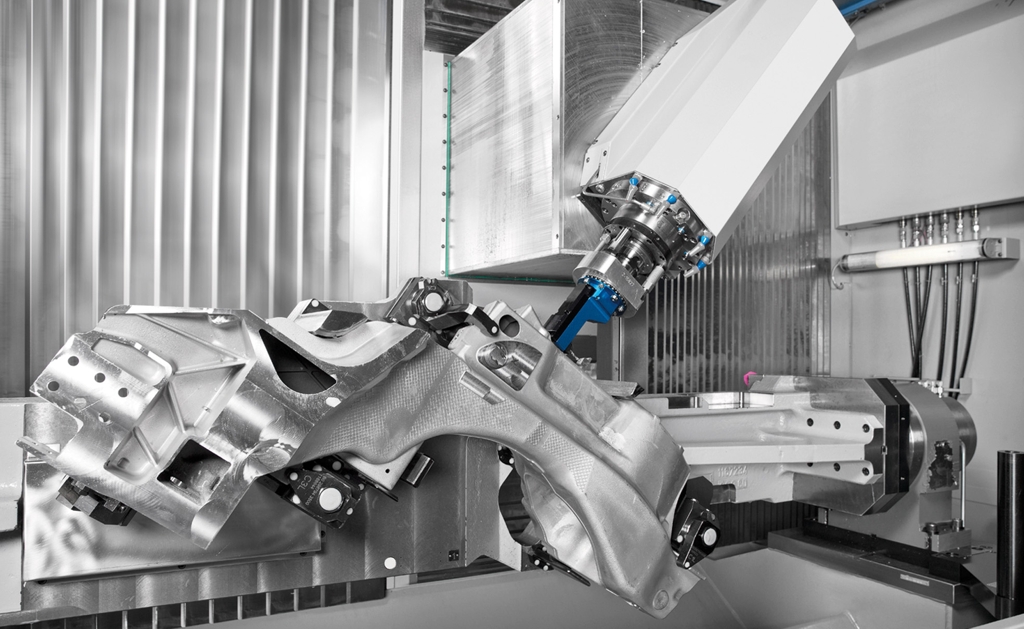

Basierend auf einer steifigkeits- und gewichtsoptimierten Maschinenstruktur und hochdynamischen Antrieben präsentiert CHIRON in Mailand für die MILL-Baureihe ein neues Dynamikpaket zur Leistungssteigerung. Mit Achsbeschleunigungen bis 1,7 g sowie einer Eilganggeschwindigkeit von 75 m/min demonstriert die MILL 2000 high dynamics anschaulich höchste Produktivität in der Haupt- und Nebenzeit. Auf seinem Messestand zeigt CHIRON live, dass die MILL das ideale Bearbeitungszentrum für Unternehmen ist, die Karosserie-Leicht- und Strukturbauteile schneller und produktiver fertigen möchten.
Eingesetzt werden kann sie sowohl als bewährtes Einspindel-Fertigungszentrum in Vertikal-Fahrständer-Bauweise, mit NC-Schwenkkopf für stufenlos programmierbare Positionen ±110° für die 5-Achs-Bearbeitung als auch in der Langbettproduktion mit Pendelbetrieb.
Erhältlich ist ein automatischer Werkzeugwechsel im Pick-up-Verfahren ab 1,5 s für maximal 60 Werkzeugplätze vom Typ HSK 63 oder ein Hintergrundmagazin, das hauptzeitparallel bis zu 163 Werkzeuge bereitstellt.
Die neue DZ18 W MAGNUM

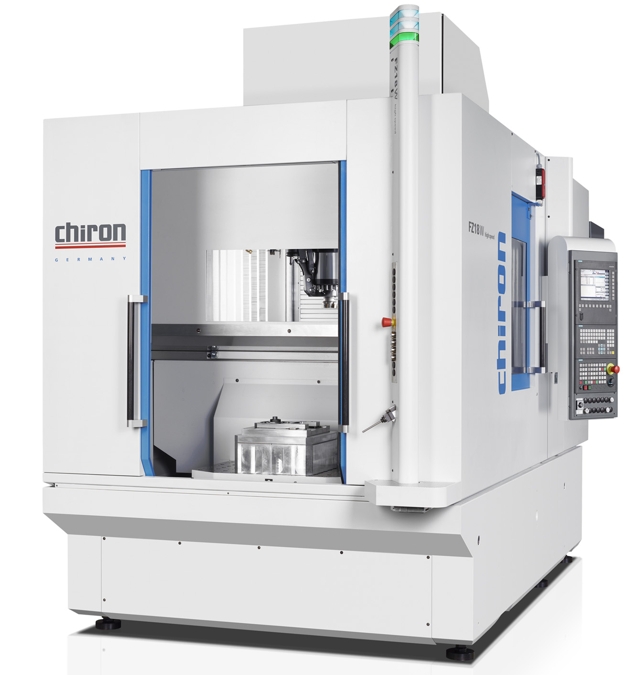

Erweiterte Verfahrwege, höhere Achsgeschwindigkeiten und eine dynamischere Beschleunigung sind die herausragenden Kennzeichen der doppelspindligen DZ18 W Magnum. Größere Brückenabmessungen und Verfahrwege in X bis zu 630 mm, in Y 530 mm und in Z 450 mm ermöglichen das effiziente Bearbeiten großer Bauteile.
Die Achsgeschwindigkeit legt von 60 m/min auf 75 m/min zu – mit einer spürbar höheren Dynamik: In X erreichen die Beschleunigungswerte bis zu 1,0 g, in Y maximal 1,4 g und in Z optimierte 1,6 g.
Für höchste Genauigkeit bei der Bearbeitung sorgen direkte Wegmesssysteme in allen Achsen. Werkstücke lassen sich, je nach Ausstattung, mit einer Drehzahl bis 16.000 U/min oder einem Drehmoment von maximal 180 Nm kraftvoll zerspannen. Einen Beitrag zur hohen Dynamik des Bearbeitungszentrums liefern die auf 2,2 s verkürzten Span-zu-Span-Zeiten. Die Werkzeugaufnahme HSK-A63 läßt Werkzeuge mit Durchmessern bis zu 140 mm, einer maximalen Länge von 380 mm und einem Einzelgewicht von 8 kg zu.
Der kostengünstige Einstieg mit „baseline“
Für den kostengünstigen Einstieg in die erfolgreiche und bewährte CHIRON-Technologie hat der Werkzeugmaschinenhersteller die neue „baseline“-Produktreihe einspindliger Bearbeitungszentren entwickelt. Sie entsprechen vor allem den Anforderungen von Produzenten kleiner und mittlerer Serien. Alle Maschinen sind vorkonfiguriert, flexibel einsetzbar, und in Fünfachs-Ausführung, wahlweise mit Steuerungen von Heidenhain oder Siemens erhältlich.
CHIRON auf der EMO Milano: Halle 11, Stand E04
