Mit der Vorstellung des komplett neu konstruierten, universell einsetzbaren 5-Achsen-CNC-Hochleistungs-Bearbeitungszentrums C 42 U dynamic, setzt die Maschinenfabrik Berthold Hermle AG, Spezialist für Präzisions-Bearbeitungszentren, die Erfolgsstory der C-Baureihe mit ihren Universal- und 5-Achsen-Bearbeitungszentren fort. In bewährter aber modifizierter Gantry-Bauweise konzipiert, fügt sich das neue Bearbeitungszentrum C 42 U dynamic optimal in die C-Baureihe mit den Typen C 20, C 30, C 40 und C 50 ein.
Mit optimal an die maximale Werkstückgröße angepasste Verfahrwegen von X-Y-Z 800/800/550 mm versehen und konsequent auf 5-achsige Anwendungen ausgelegt, stellt die C 42 U dynamic das ideale Bearbeitungssystem für Anwendungen in denen höchste Genauigkeit, kleinste Toleranzen und beste Oberflächengüten gefordert werden, wie in den Bereichen Werkzeug- und Formenbau, Medizintechnik, Luft- und Raumfahrt, Maschinen- und Apparatebau, Motoren- und Rennsporttechnik sowie Zulieferindustrie dar.
Drei Achsen im Werkzeug und zwei Achsen im Werkstück, die modifizierte, hoch stabile Gantry-Bauweise in Mineralgussausführung, mit sehr guten Dämpfungseigenschaften und optimaler Hauptachsen-Abstützung, die beidseitige Lagerung sowie der Tandemantrieb des NC-Schwenkrundtisches, das vierfache Wälzführungssystem und der mittig angeordnete Hauptantrieb für die Y-Achse, und schließlich der Schwenkwinkel der A-Achse mit +/- 130° bzw. 260° insgesamt – damit präsentiert die C 42 U dynamic nutzbare Basisdynamik in einer neuen Dimension und setzt hinsichtlich NC-Schwenkrundtisch-Funktionalität weltweit den Maßstab. Das platzsparend in den Grundkörper integrierte ringförmige Werkzeugmagazin arbeitet nach dem Pick-up Prinzip, wechselt die Werkzeuge sehr schnell (4,5 s Span-zu-Span Zeit) und bietet schon in der Standardausführung Platz für 42 Werkzeuge mit Aufnahme SK40 oder HSK A 63. Optional sind Zusatzmagazine mit 43, 87 oder 160 Plätzen erhältlich, um auch hoch komplexe Werkstücke oder ganze Produktfamilien oder eine Vielfalt von Einzelteilen ohne weitere Rüstvorgänge komplett bearbeiten zu können.
Der Kunde hat die Wahl zwischen drei Hauptspindelantrieben mit Leistungen bis 29 kW, Drehmomenten bis 200 Nm und Drehzahlen von 10.000, 18.000 und 25.000 1/min. Des weiteren kann er auch bei den Tischen aus vier Varianten anforderungsgerecht auswählen:
– Starrer Aufspanntisch mit Aufspannfläche 1.050 x 805 mm und max. Tischbelastung von 2.000 kg
– NC-Schwenkrundtisch Ø 800 mm für Tischbelastungen bis 1400 kg
– NC-Schwenkrundtisch Ø 420 mm für Tischbelastungen bis 600 kg (optional plus Nebenspannplatte mit Aufspannfläche 930 x 490 mm)
– NC-Schwenkrundtisch Ø 440 mm für Tischbelastungen bis 450 kg (optional plus Nebenspannplatte mit Aufspannfläche 920 x 490 mm)
Der erwähnte Tandemantrieb in der A-Achse (Schwenkachse des Tisches) und der Torqueantrieb in der C-Achse (Drehachse) bei den NC-Schwenkrundtischen Ø 800 und Ø 440 mm (Schneckenantrieb bei NC-Schwenkrundtisch Ø 420 mm) sorgen nicht nur für die hochdynamische Positionierung, sondern auch für kürzeste Nebenzeiten und eine sichere Festsetzung in der gewünschten Bearbeitungsposition!
Bestechend an der C 42 U dynamic sind auch der, ausgehend von den Größenverhältnissen bei den Wettbewerbern, im Verhältnis zur Stellfläche größte Arbeitsraum sowie das Bedienkonzept. Zum einen gewährleistet die sehr gute Zugänglichkeit zum Arbeitsbereich und damit zu den Spannsystemen bzw. den Werkstücken ein ungehindertes Handling und freies Arbeiten. Für einen idealen Spänefall ist der Arbeitsraum „ohne Ecken und Kanten“ gestaltet und für den Spänetransport gibt es (optional) wahlweise einen Scharnierband- oder Kratzbandförderer. An Steuerungen kommen die beiden CNC-Systeme Heidenhain iTNC 530 oder Siemens 840 D sl zur Verwendung. Neu ist dabei das sehr komfortable Bedienfeld mit dem bis zu 30° schwenkbaren 19“ Bildschirm. In Kombination mit dem um +/- 100 mm höhenverstellbaren Bedienpult und der praktischen Einschubablage, kann das Bediensystem jederzeit individuell an jeden Benutzer angepasst werden, ohne dass dafür aufwändige Umrüstungen erforderlich sind. Die Steuerungen weisen die integrierte Sicherheitstechnik nach Kategorie 3 der EN 954-1 auf. Der E-Messenger informiert den Bediener unverzüglich, wodurch sich die Maschinen- Verfügbarkeit erhöht und Produktionsausfälle minimiert werden. Im Fall der Fälle steht der Teleservice zur Verfügung, der eine schnellstmögliche Hilfe bei Programmier- oder Bedien-Problemen bietet.
Selbstredend gibt es auch für das neue 5-Achsen-CNC-Hochleistungs-Bearbeitungszentrum C 42 U dynamic „die ganze Palette“ an Automatisierungseinrichtungen wie Palettenwechselsysteme, Palettenspeichersysteme, komplette Flexible Fertigungszellen inklusive Werkstück- Speicher und Materialfluss, oder komplette Handlingsysteme und Roboterlösungen, wobei hier die Hermle AG über ihre Tochtergesellschaft Hermle-Leibinger Systemtechnik GmbH in der Lage ist, alles aus einer Hand zu bieten und schlüsselfertige (Turn-Key-) Lösungen zu realisieren.
Dabei ist von Vorteil, dass die C 42 U dynamic als sogenannte „Hakenmaschine“ aufgebaut ist, eine Dreipunkt-Auflage aufweist, kein Fundament benötigt, und auch komplett zu transportieren ist. Die einzelnen Aggregate sind nach Öffnen der Türen komplett frei und sofort zugänglich, und im Servicefall, oder bei einem Spindelcrash, müssen lediglich die Stecker abgekuppelt werden und dann kann der Austausch rasch vonstatten gehen. Diesbezüglich wäre noch zu erwähnen, dass die genial- einfache Auffahrsicherung mit Kollisionsabfrage natürlich ebenso beibehalten wurde wie die bewährte Stauchhülse, so dass bei einem Spindelcrash tatsächlich nur die Spindelhülse (gilt für die 10.000er und die 18.000er Spindeln) ausgetauscht werden muss, wodurch sich die Reparaturkosten absolut im akzeptablen Rahmen halten.
Bild 1: Hermle C 42 U dynamic als Komplettmaschine mit NC-Schwenkrundtisch Ø 800 mm
Bild 2:

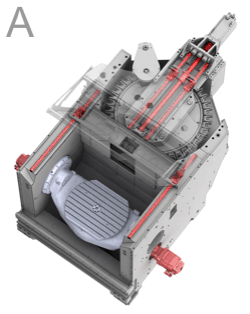

A – Führungsanordnung der 4 Führungen mit Mittenantrieb
B – Die C 42 U dynamic im Grundaufbau in Mineralgussbauweise

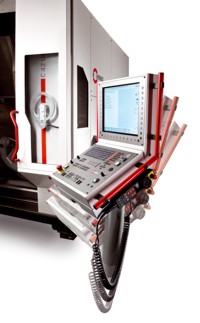

Bild 3: Das neue 200 mm höhenverstellbare Bedienpult mit 30° neigbarem 19“ Bildschirm
Bild 4: NC-Schwenkrundtisch Ø 440 mm mit integriertem Torquemotor

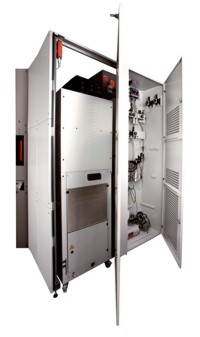

Bild 5: Optimale Zugänglichkeit der Wartungseinheiten auf der Maschinenrückseite
