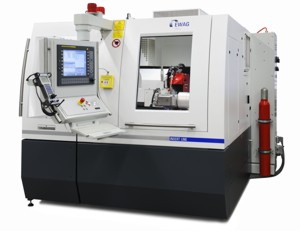

Umfangschleifmaschinen für die Fertigung von Wendeschneidplatten (WSP) sind keine neue Erfindung. Gegenüber herkömmlichen Maschinen hat die INSERT LINE jedoch entscheidende Vorteile. Angefangen bei variablen Schleifscheibendurchmessern, welche auch das Schleifen von konkaven Formen zulässt über die optimale Maschinenkinematik mit den hydrostatische Führungen bis hin zur Qualität der Schneidflächen und reduzierten Produktionszeiten.
Fertigungszeit um bis zu 50 % reduziert
Schleifscheibendurchmesser bis zu 500 mm unterstützen die neue Scheiftechnologie der INSERT LINE, und reduzieren die Fertigungszeit um bis zu 50 Prozent gegenüber herkömmlichen Prozessen. Gleichzeitig erreicht der neue Schleifprozess von EWAG höchste Formpräzision und Schneidkantenqualitäten. Bei der Bearbeitung der WSP-Schneidflächen entsteht mit dem neuen Verfahren des Peripherieschleifens eine theoretische Linienberührung zwischen WSP und Schleifscheibe. Diese Freistellungen zwischen Werkstück und Schleifscheibe sorgen für weniger Reibung. Die thermische Belastung in der Kontaktzone ist entsprechend niedriger. Oberflächenschäden werden vermieden, und die Abtragsraten können erhöht werden. Diese Schleiftechnologie ermöglicht auch die Bearbeitung immer komplexer werdender WSP-Geometrien. EWAG optimierte zudem die Schleifkinematik: Der Mittelpunkt der C-Achse liegt auf der Mitte des B-Achsen-Schwenkzentrums. Die CNC-Achsen müssen also deutlich weniger interpoliert werden.
Einzigartige Dynamik
Magnetisch vorgespannte hydrostatische Führungen, ein Maschinenbett aus Granitan und Direktantriebe auf allen Achsen garantieren höchste Genauigkeiten, Prozesssicherheit und sorgen für eine einzigartige Dynamik. Torqueantriebe auf den Rundachsen und lineare Direktantriebe auf den X- und Y-Achsen eliminieren den Verschleiß und verbessern so die Präzision.
In der klassischen Wendeschneidplattenproduktion großer Werkzeughersteller geht es um Losgrößen von 100 bis 10’000 Stück. Daher bietet EWAG die neue Maschine ausschließlich mit einem automatischen Handlingsystem an. Die Einbindung der Roboterzelle ergänzt die hochproduktive Schleifmaschine optimal. Der 6- Achsen Roboter ermöglicht Beschickungszeiten von unter vier Sekunden, und ist auch bestens für die unterschiedlichen Kundenapplikationen anpassbar.
Technische-Daten:
Antrieb Schleifspindel: 12,5kW
Drehzahl Spindelantrieb: 0 – 3000 1/min
Durchmesser Schleifscheibe: 350 – 500mm
