Die Verwendung einzelner Schlichtwendeplatten, eingefügt in den Kreis der Schruppschneiden, ist ein bewährtes Mittel, um zusätzliche Finishing-Arbeitsgänge beim Fräsen zu sparen. Im Bereich großer, kundenspezifisch gefertigter Planfräser hat Walter diese Methode standardisiert.
Auf Transferstraßen, insbesondere im Fahrzeugbau zur Bearbeitung von Motorgehäuseteilen und Ähnlichem, kommen häufig große Sonder-Planfräser zum Einsatz. Die Durchmesser liegen meistens im Größenbereich 250-400 mm. Walter fertigt diese Werkzeuge nach dem System der Xtra.tec®-Planfräser F4033 und F4048. Das heißt, die achtschneidigen Wendeplatten sind dieselben, welche für die genannten Xtra.tec®-Werkzeuge verwendet werden (SNGX, SNMX).
Neu ist: Ab sofort stehen dem Anwender auch standardisierte Schlichtkassetten mit speziellen Schlichtwendeplatten zur Verfügung. Die Hauptmerkmale der WSP sind dabei vier Schneiden, mit großem Breitschlichtradius und lateraler Anordnung. Gefertigt werden die Schlichtplatten aus bewährten CVD- und PVD-beschichteten Tiger.tec®-Schneidstoffen.
Damit bestückte Fräser verwandeln sich in universell einsetzbare, kombinierte Schrupp-Schlichtwerkzeuge. Ein zusätzlicher Finishing-Arbeitsgang erübrigt sich. Bis zu einem Durchmesser von 200 mm genügen in der Regel zwei bis drei Schlichtschneiden, bei größeren Durchmessern empfiehlt es sich, mehrere verstellbare einzusetzen (fünf bis sechs). Die neu entwickelten Standardkassetten erlauben mittels Verstellkeil eine µ-genaue Justierung. Die Nebenschneide ist per Klemmschraube einstellbar. Da sowohl Schruppwendeplatten, Schlichtwendeplatten und Kassetten im Standard erhältlich sind, ist eine schnelle Nachlieferung möglich.

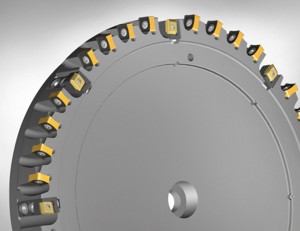

Bild 1: Auch bei Sonderwerkzeugen bietet Walter viel Standard. Kundenspezifische Planfräserkörper ab zirka 200 mm Durchmesser werden mit Wendeplatten der Xtra.tec®-Planfräser F4033 und F4048 bestückt. Die Werkzeugkörper enthalten Kassettenplätze für Schlichtwendeplatten (siehe Bild 2).
Bild 2: Walter liefert Schlichtwendeplatten und die dazugehörigen Kassetten für Sonder-Planfräser über 200 mm Durchmesser als Standardteile.
WALTER, TITEX, PROTOTYP – drei Produktmarken unter dem Dach der WALTER AG:
Als weltweit tätige Firmengruppe entwickelt, produziert und vertreibt die WALTER AG Präzisionswerkzeuge für die Metallbearbeitung. Der Stammsitz der WALTER AG, zu der auch die erfolgreichen Produktmarken TITEX und PROTOTYP gehören, ist in Tübingen/Deutschland. Die deutsche Vertriebsgesellschaft WALTER Deutschland GmbH hat ihren Standort in Frankfurt am Main. Weltweit beschäftigt die WALTER AG etwa 2.800 Mitarbeiter. Mit ihren rund 50 Tochtergesellschaften und Vertriebspartnern gewährleistet das Unternehmen eine weltweite Präsenz auf allen Kontinenten.
Die 1919 gegründete WALTER AG gehört zu den führenden Anbietern von extrem produktiven HM- und PKD-Wendeplatten-Werkzeugsystemen zum Drehen, Bohren und Fräsen. TITEX ist ein weltweit bekannter Markenname für Hochleistungs-Bohrwerkzeuge aus HSS (E) und Vollhartmetall. PROTOTYP ist eine führende Marke für innovative Gewinde- und Fräswerkzeuge aus HSS (E) und Vollhartmetall mit High -Tech-Beschichtungen.
