Spannen ohne Druck

Spannsystem INOTop von HWR für empfindliche Bauteile

561

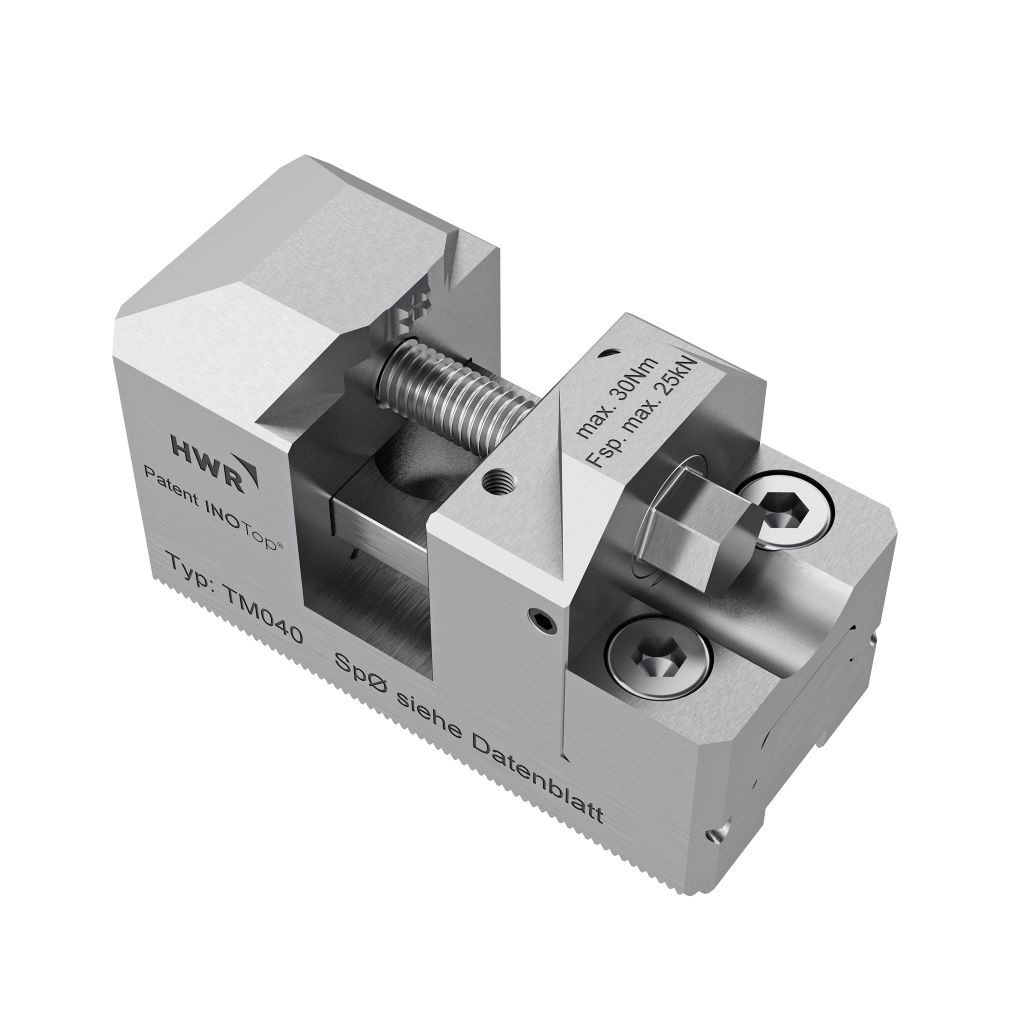

Die Hybridspannbacke INOTop von HWR Spanntechnik Bild: HWR Spanntechnik

Dünnwandige Werkstücke sind bei der Bearbeitung besonders empfindlich für Verformungen, sie brauchen ein besonderes Spannsystem. Die innovative Hybridspannbacke INOTop von HWR Spanntechnik nutzt das Prinzip des „festen Gegenlagers“: Verformungsempfindliche Bauteile werden im herkömmlichen Spannfutter mit INOTop ohne Druck von außen über die Futterfunktion nur zentriert und dann von innen gespannt. Das verhindert unerwünschte Polygonbildungen im Spannprozess, kostspielige Sonderspannlösungen werden damit überflüssig.

Das INOTop Spannsystem kann auf nahezu jedem vorhandenen Spannfutter ab einem Durchmesser von 260 mm verwendet werden, unabhängig vom Backenanschluss. Der Spannprozess erfolgt ohne Druck, es gibt keine Verformungen. Beim Bearbeiten lassen sich mit INOTop höchste Rundheiten erzielen, vor allem dünnwandige Bauteile werden polygonfrei gespannt. Noch dazu ist INOTop kostengünstig in der Anschaffung.

Spannen mit festem Gegenlager – so funktioniert es

Beim herkömmlichen Spannen wird der Spanndruck über die Spannpunkte in das Werkstück eingeleitet. Vor allem bei Bauteilen mit dünner Wandstärke beeinflusst der Spanndruck in hohem Maß die Geometrie des Werkstücks: Es kann sich verformen, das Ergebnis ist nicht zufriedenstellend oder sogar Ausschuss.

Mit der Hybridspannbacke INOTop geht HWR einen anderen Weg: Hier wird das Spannfutter nur zum Zentrieren des Werkstücks verwendet, nicht für den Spannprozess an sich. Auf diese Weise kann der Spanndruck so weit reduziert werden, dass nach dem Zentrieren des Werkstücks kein weiterer Spanndruck ins Werkstück selbst eingeleitet wird. Anschließend wird über die manuelle Betätigung der Spindel in der INOTop‐Backe die bewegliche Greiferbacke von innen gegen die Zentrierung – das feste Gegenlager – gezogen: Die Spannung findet ohne Einfluss auf die Werkstückgeometrie statt, dennoch ist das Bauteil perfekt gespannt und bereit für die Bearbeitung.

INOLine für beste Ergebnisse

HWR hat die Produktfamilie INOLine, zu der auch INOTop gehört, vor allem mit Blick auf moderne Werkzeugmaschinen in der Dreh- und Fräsbearbeitung entwickelt. Mit INOLine Spannsystemen lassen sich gleichermaßen kubische wie auch runde Werkstücke sicher und präzise spannen. Ihre volle Stärke spielen die innovativen Spannmittel bei Bauteilen aus, die formempfindlich oder dünnwandig sind – hier lassen sich hervorragende Ergebnisse erzielen, die mit herkömmlicher Spanntechnik so nicht möglich wären.
