Automatisierter, inlinefähiger Strahlprozess

Für die fertigungsintegrierte, trockene Bauteilreinigung hat acp systems die neue quattroClean-Powerstrahltechnologie entwickelt.

3508

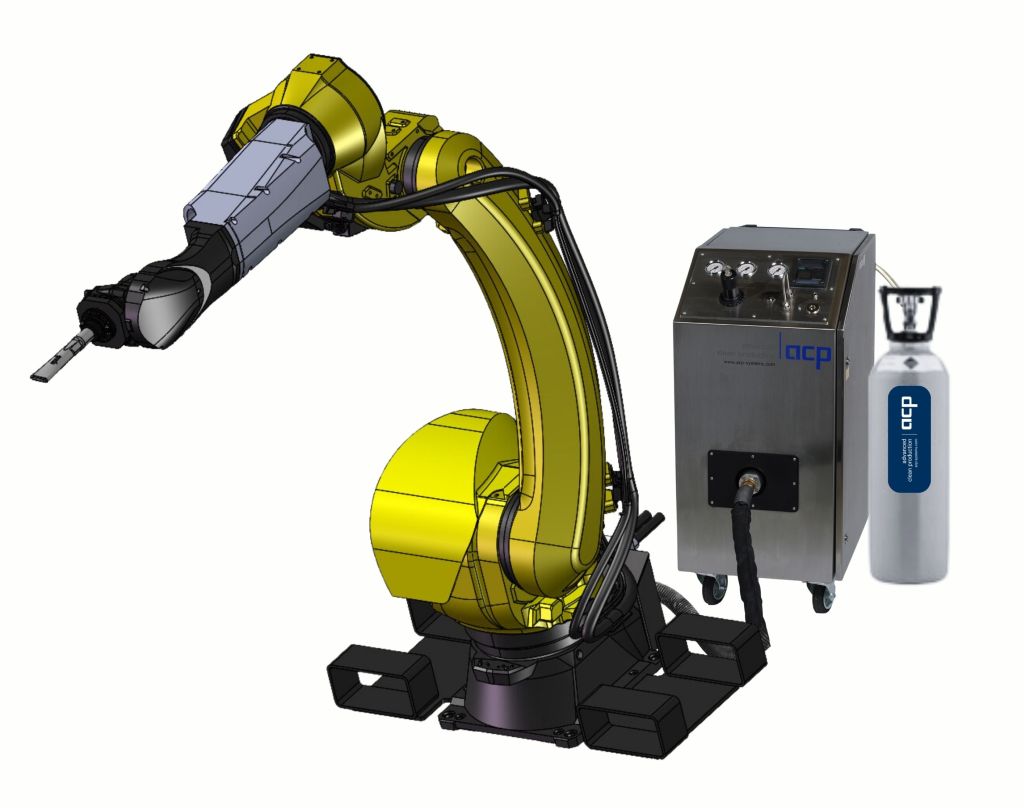

Die innovative quattroClean-Powerstrahltechnologie ermöglicht trockene, vollautomatisierte Inline-Reinigungsprozesse (Bildnachweis: acp systems)

Bei der innovativen quattroClean-Powerstrahltechnologie wird recyceltes, flüssiges Kohlendioxid systemintegriert zu körnigem Reinigungsgranulat verdichtet und mit Druckluft beschleunigt durch eine anwendungsgerecht ausgelegte Düse gezielt auf die zu reinigende Oberfläche gestrahlt. Da die beim klassischen Trockeneisstrahlen übliche, externe Pelletproduktion und der damit verbundene logistische Aufwand entfallen, kann ein vollautomatisierter, unterbrechungsfreier Reinigungsprozess oder Entgratprozess realisiert werden.

Das Ziel, die Energie- und Ressourceneffizienz zu optimieren, führt in der industriellen Teilereinigung zu einem verstärkten Einsatz von trockenen Verfahren, mit denen sich Verunreinigungen prozesssicher entfernen lassen.

Gleichzeitig besteht in immer mehr Unternehmen die Anforderung, Reinigungsprozesse automatisiert und in Fertigungslinien integriert durchzuführen. Mit der innovativen quattroClean-Powerstrahltechnologie der acp systems AG lässt sich beides kombinieren. Das neu entwickelte Reinigungsverfahren ermöglicht, hartnäckige partikuläre und filmische Verunreinigungen effizient ganzflächig oder partiell mit Reinigungsgranulat aus recyceltem, flüssigem Kohlendioxid von praktisch allen in der Industrie eingesetzten Werkstoffen und Materialkombinationen reproduzierbar zu entfernen. Das Anwendungsspektrum reicht von der Oberflächenbearbeitung im sogenannten „kalten“ Rohbau über die Entfernung von Schweißperlen bis zur Feinentgratung medizinischer Instrumente und hochwertiger Uhrenkomponenten.

Vollautomatisierte Prozesse durch integrierte Herstellung des Reinigungsgranulats

Das Medium wird dem quattroClean-Powerstrahlsystem aus Flaschen oder Tanks zugeführt und ist dadurch unbegrenzt haltbar. Eine speziell entwickelte, integrierte Einheit verdichtet das flüssige CO2 zu körnigem Reinigungsgranulat. Dies stellt einen entscheidenden Unterschied zum klassischen Trockeneisstrahlen dar, bei dem Pellets oder Trockeneisblöcke extern produziert und dem Reinigungssystem zugeführt werden. Die kontinuierliche, automatisierte Medienversorgung des quattroClean-Powerstrahlsystems ist die wesentliche Voraussetzung für vollautomatisierte, fertigungsintegrierte Reinigungsprozesse.

Prozesssicher, effektiv und schnell durch vier Wirkmechanismen

Die kontinuierliche, unterbrechungsfreie Medienversorgung ist die wesentliche Voraussetzung für die voll-automatisierten, fertigungsintegrierten Reinigungsprozesse (Bildnachweis: acp systems)

Die durch die Verdichtereinheit erzeugten Makropartikel werden mit Druckluft beschleunigt und durch eine Düse gezielt auf die zu reinigende Oberfläche gestrahlt. Beim Auftreffen des rund minus 78° kalten Granulat-Druckluftstrahls kommt es zu vier Effekten: Der thermische Effekt führt zu einer plötzlichen lokalen Abkühlung, durch die unterschiedlichen Ausdehnungskoeffizienten zwischen Verunreinigung und Substrat entstehen Risse in den Kontaminationen. Durch den mechanischen Effekt, der durch die Impulsübertragung entsteht, kommt es zu einer Ablösung von Verunreinigungen. Beim Aufprall geht das Granulat von der festen in die gasförmige Phase über, wobei sich das Volumen schlagartig um das rund 600-Fache vergrößert. Durch diesen Sublimationseffekt bilden sich Mikro-Druckwellen, die Verunreinigungen ablösen. Während des Phasenübergangs sorgt der Lösemitteleffekt außerdem dafür, dass filmische/organische Verunreinigungen entfernt werden.

Die Stärke dieser Effekte und damit die Intensität des Reinigungsstrahls lassen sich durch den Kohlendioxid-Volumenstrom, den Druckluftdruck und das Düsendesign an unterschiedliche Reinigungsanwendungen beziehungsweise Werkstücke anpassen.

Von der Oberflächenbearbeitung im „kalten“ Rohbau bis zur Feinentgratung

Diese Prozessflexibilität macht die neue quattroClean-Powerstrahltechnologie ausgesprochen vielseitig einsetzbar. So lassen sich beispielsweise die Fügebereiche von Karosserieteilen für eine Verklebung partiell automatisiert reinigen und aktivieren. Und das auch, wenn unterschiedliche Werkstoffe, beispielsweise Metall und Kunststoff, Metall und Holz oder verschiedene Kunststoffe, dauerhaft miteinander verbunden werden sollen. Der robuste Prozess sowie ein großes Arbeitsfenster bieten dabei im Vergleich zu anderen Trockenreinigungsverfahren wie Atmosphärenplasma und Laser Vorteile.

In der Automobilindustrie beziehungsweise Elektromobilität zählen Reinigungsaufgaben beispielsweise in der Brennstoffzellen- und Batteriefertigung inklusive Feststoffbatterien zu den Einsatzbereichen. Eingesetzt wird das Verfahren auch, um die zyklisch erforderliche Reinigung von beispielsweise DLC-Beschichtungswerkzeugen zu automatisierten und so den Durchsatz zu erhöhen.

Die mechanische Kraft des Granulats und die durch die starke Abkühlung hervorgerufene, lokale Versprödung ermöglicht darüber hinaus, die Inline-Entfernung von Graten an metallischen Komponenten wie beispielsweise hochwertigen Uhrenbauteilen und medizinischen Instrumenten. Ebenso können an spritzgegossenen oder spanend bearbeiteten Kunststoffbauteilen, unter anderem aus Polyphenylensulfid (PPS) und Polyetheretherketon (PEEK) sowie aus faserverstärkten Kunststoffen, Grate aus der Formenteilung und Zerspanung entfernt werden.
