Größere Auflageflächen für mehr Stabilität

Wirtschaftliches Nutenfräsen leicht gemacht: mit ISCARs optimiertem CHAMSLIT. Deutlich vergrößerte Auflageflächen für die Wendeschneidplatten (WSP) erlauben jetzt noch mehr Präzision und Stabilität beim Schlitzfräsen.

2232

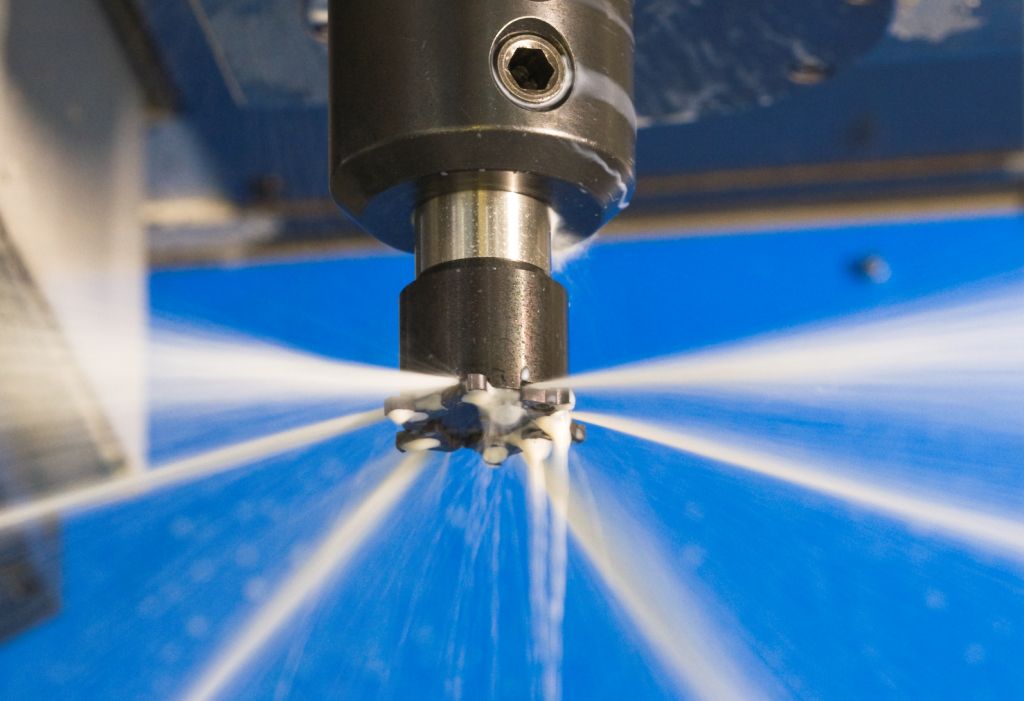

CHAMSLIT ist mit einer inneren Kühlmittelzufuhr ausgestattet, die das Kühlschmiermittel direkt an die Schneiden transportiert (Bildnachweis: ISCAR)

ISCAR hat den CHAMSLIT, das Frässystem zum wirtschaftlichen Schlitzfräsen, weiter optimiert. Für noch mehr Präzision und Stabilität besitzt das Werkzeug jetzt um 30 % vergrößerte Auflageflächen für die dreischneidigen Wendeschneidplatten (WSP) aus der verschleißfesten, TiAlN PVD-beschichteten Feinstkornsorte IC 908.

Hohe Effizienz bei der Zerspanung

Die WSP lassen sich schnell und einfach mit nur einer Schraube robust am Fräser befestigen. Das reduziert die Rüstzeit und erlaubt hohe Vorschübe. Die spezielle Anordnung der WSP im Fräskörper erlaubt eine sehr enge Teilung und sorgt damit für große Effizienz bei der Zerspanung. Mit den CHAMSLIT-Werkzeugen lassen sich Nuten bis zu einer radialen Schnitttiefe von 4,8 m und Breiten von 1,2 bis zu 6 mm in hitzebeständigen Legierungen, austenitischen, rostbeständigen Stählen, harten Legierungen und Kohlenstoffstahl herstellen. Diese finden häufig in der Automobil-, Luft- und Raumfahrtindustrie Verwendung.

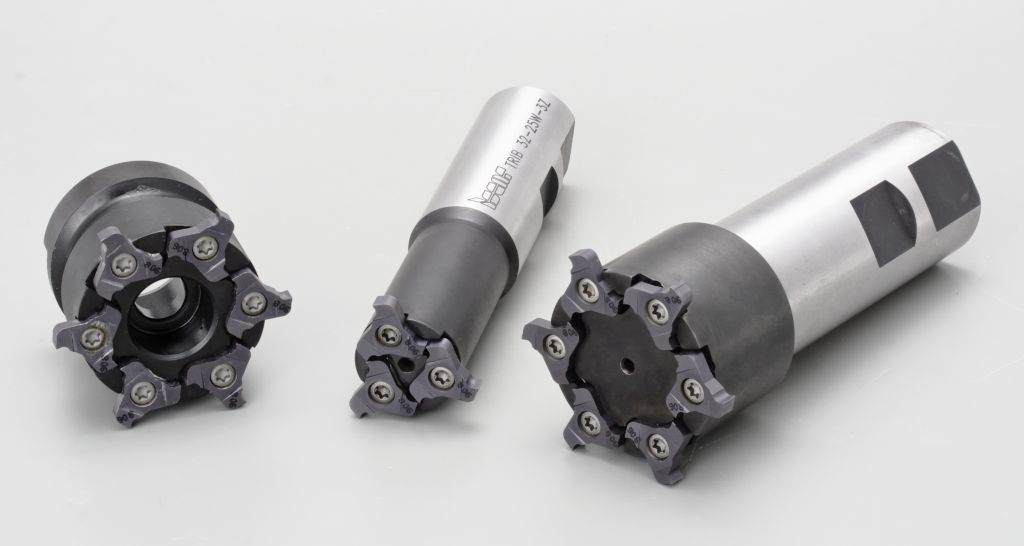

CHAMSLIT ist als Schaft- oder Aufsteckfräser mit Durchmessern zwischen 32 und 80 mm erhältlich (Bildnachweis: ISCAR)

CHAMSLIT ist als Schaft- oder Aufsteckfräser mit Durchmessern zwischen 32 und 80 mm ausgeführt, auch Sonderkonstruktionen sind möglich. Standardwerkzeuge sind solche für rechtwinklige Nuten; auf Anfrage sind auch WSP für runde Nuten, Fasen, kombiniertes Nuten und Fasen sowie das Schneiden von Gewindeprofilen erhältlich. CHAMSLIT ist mit einer inneren Kühlmittelzufuhr ausgestattet, die das Kühlschmiermittel direkt an die Schneiden transportiert. Das verbessert die Standzeit, erleichtert die Spanevakuierung und sorgt für höhere Oberflächengüten.

Einsatzgebiete und Vorteile

Eingesetzt wird das Frässystem von ISCAR beim Schlitzfräsen, Nuten, Fasen und Gewindefräsen.

Chamslit überzeugt mit vielen herausragenden Merkmalen: WSP mit drei Schneidkanten, starke Schraubenklemmung, enge Teilung, innere Kühlmittelzufuhr, kurze Rüstzeit, leichte Spanevakuierung und hohe Oberflächengüten – um nur einige zu nennen.
