Damit häufige Werkzeugwechsel bei variantenreichen Serien prozesssicher und schnell gelingen, sind die senkrechten Maschinentische mit AMF-Nullpunktspannmodulen erstausgerüstet. So lassen sich die zahlreichen modularen Linearwerkzeuge im „Plug & Produce“-Prinzip zeitsparend und wirtschaftlich rüsten. Das gibt beispielsweise den Premium-Elektrofahrzeugen aus Stuttgart einen weiteren Schub.
„Ohne unser „Plug & Produce“-Prinzip mit maschinenseitig eingebauten AMF-Nullpunktspannsystemen und modularen Linearwerkzeugen hätten wir den Auftrag niemals bekommen“, betont Marc Walter, Leiter Konstruktion und Entwicklung bei der Otto Bihler Maschinenfabrik im Allgäu. So aber fertigt neuerdings eine Linearmaschine der aktuellen Generation von Bihler die Busbars für Premium-Elektroautos aus Stuttgart. Diese hochwichtigen Stromschienen als Verbindung zwischen Batterie und Antriebseinheit sind quasi die Lebensadern der Elektroautos.
Kurze Werkzeug-Wechselzeiten machen Kleinserien rentabel
Mit den in der Branche üblichen Werkzeugwechselzeiten von mehreren Stunden bis zu einer ganzen Schicht könnten Aufträge mit Jahresstückzahlen von 10.000–50.000 Teilen nicht wirtschaftlich ausgeführt werden. Bei den neuen Linearmaschinen von Bihler dauert der Wechsel nur rund eine Stunde. Verantwortlich dafür ist der modulare Aufbau der Maschinen und vor allem der Werkzeuge. Nach dem cleveren „Plug & Produce“-Prinzip mit einheitlichen Schnittstellen werden die linearen Stanz- und Biegewerkzeuge einfach in den senkrechten Maschinentisch gesteckt und der nächste Auftrag kann starten. So können zwischen den üblichen Millionenserien auch kleinere Losgrößen kosteneffizient produziert werden.

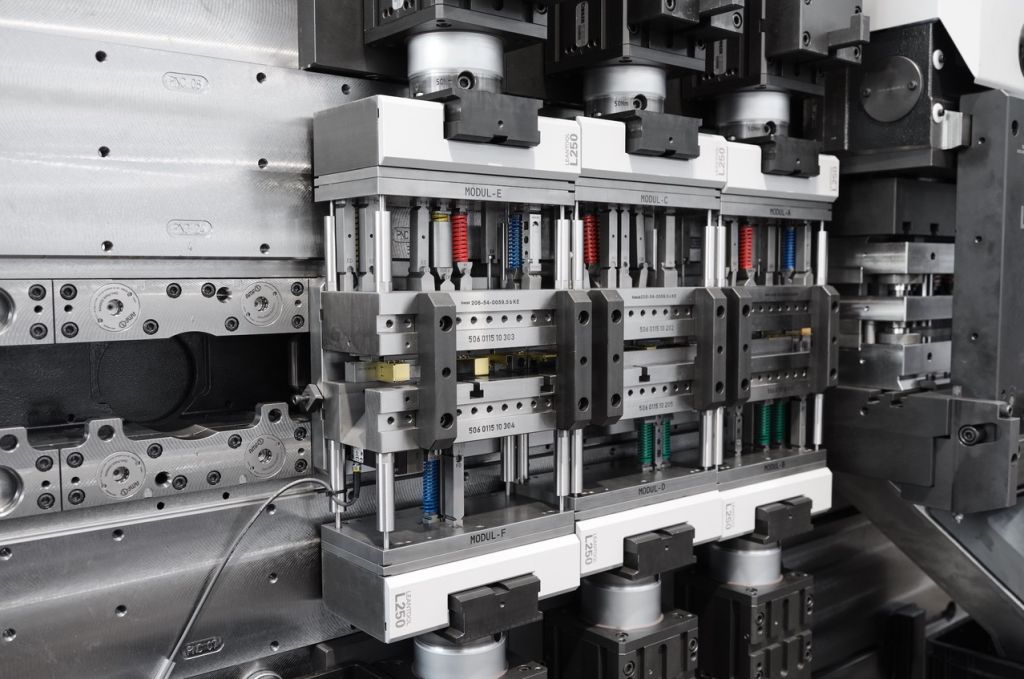

Aufgenommen werden die untereinander kompatiblen Werkzeuge von eingebauten AMF-Nullpunktspannmodulen. Fünf Aufnahmestationen im – bei Bihler traditionell senkrecht angeordneten Maschinentisch – definieren die Schnittstelle für die Werkzeuge. Jede Aufnahme ist mit vier Nullpunktspannmodulen der Größe KP5.3 bestückt. Angesteuert werden sie pneumatisch mit fünf bis maximal zwölf bar Druck. Die Grundplatten der Werkzeugmodule sind mit vier passenden Spannbolzen versehen. Wenn der Werker das Werkzeug einsteckt, werden diese Spannbolzen jeweils mit 1,5 kN eingezogen und mit 13 kN festgehalten. Kontrollfunktionen für Verriegelung, Öffnung und Auflage sichern den korrekten Sitz des Werkzeugs.
Partnerschaft ermöglicht Klein- und Großserien
Bihler hat sich schon frühzeitig um diesen Wachstumsmarkt gekümmert. Dank der langjährigen und erfreulichen Partnerschaft mit AMF und deren Nullpunktspannmodule sind die Maschinen auch für kleinere Serien lukrativ. Und wenn die Produktion in der E-Mobilität in die politisch gewünschte Richtung mit Millionenstückzahlen geht, dann müssen die Linearmaschinen ihre Leistungsfähigkeit sowieso nicht mehr beweisen.
