Flexibel und schnell gerüstet

Fémalk bearbeitet Aluminium-Druckgussteile für bedeutende OEMs der Automobil- und Großindustrie. Mithilfe von Spanntechnik der Andreas Maier GmbH & Co. KG (AMF) entsteht aus einem Vorrichtungsbau ein ganzes System für das Werkstückspannen auf dem Maschinentisch.

2326

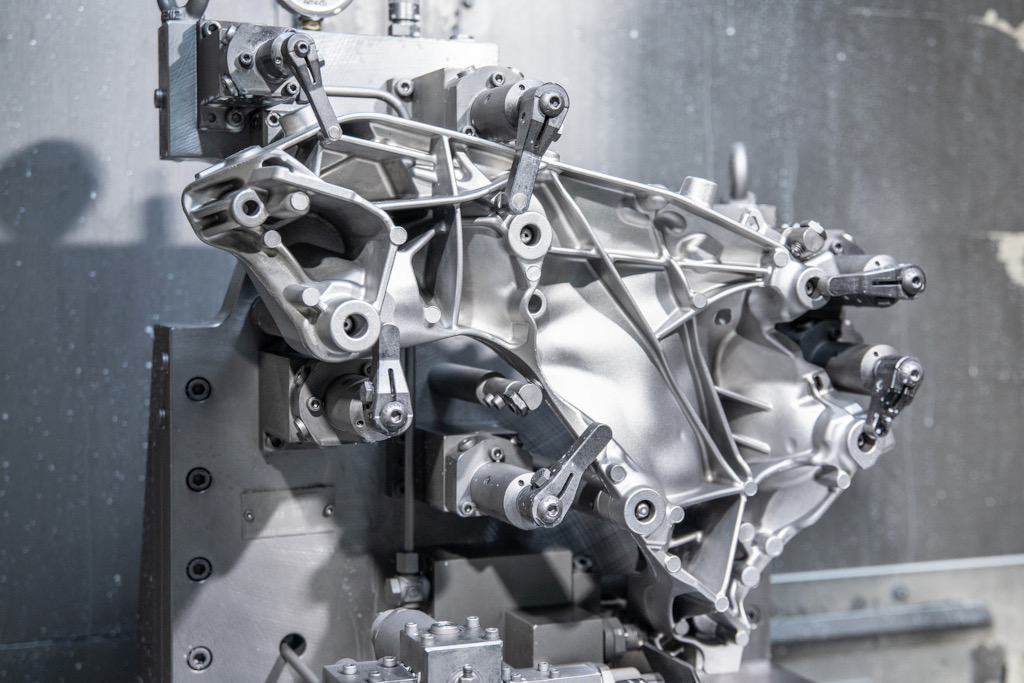

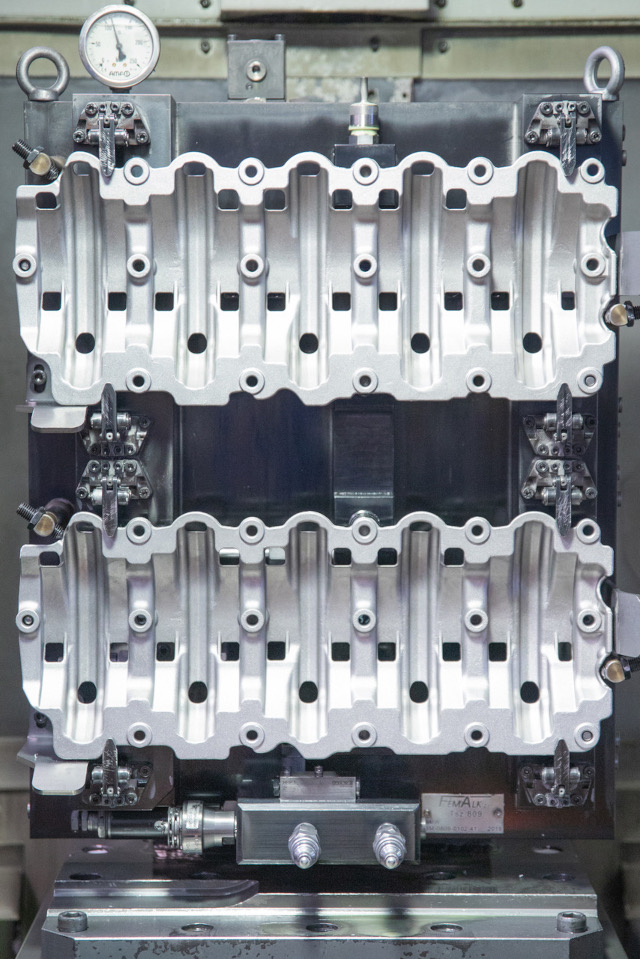

Komplexe Aluminium-Druckgussteile flexibel, schnell und sicher spannen: Bei Fémalk in Ungarn gelingt dies mit intelligenter Spanntechnik von AMF. (Bildnachweis: Fémalk)

„Durch konsequente Investitionen in erstklassige Maschinen- und Fertigungstechnologie hat sich Fémalk in den letzten Jahren zu einem der gefragtesten Hersteller in der Verarbeitung von Aluminium-Druckgussteilen in Osteuropa entwickelt“, berichtet uns Samuel Netzer, AMF-Verkaufsingenieur Nord- und Osteuropa.

Das Unternehmen ist stolz darauf, wie sich das Geschäft seit 1989 entwickelt hat. Nicht zuletzt dank der modernen Spanntechnik von AMF fertigen die Mitarbeiter in den modernen Werken Gussteile zwischen 30 g und 5500 g. Man mag es dem Firmensprecher gerne glauben, wenn er sagt, „in beinahe jedem PKW in Europa steckt mindestens ein Teil von uns.“

Taktzeiten sind nur mit moderner Spanntechnik zu erreichen

Um dies zu erreichen hat Fémalk nicht nur in Gebäude, Maschinen und Arbeitskräfte investiert, sondern auch in hoch effiziente Spann­technik. Was mit einzelnen Pilotprojekten und einfachen hydrauli­schen Spannelementen von AMF begonnen hat, ist im Laufe der letzten Jahre zu wirkungsstarker Spanntechnik mit Automatisierung und Nullpunkt-Spannsystemen ausgebaut worden. Diese haben die Rüstzeiten so massiv gesenkt, dass die Maschinenauslastung extrem angestiegen ist.

Das ist vor allem einem cleveren Konstrukteur im Hause zu verdanken. Gábor Soós, der für den Vorrichtungsbau verantwortlich ist, hat hier immer weitergedacht und gemeinsam mit den Vertretern von AMF stets nach Optimierungspotenzial gesucht. Inzwischen ist die Spanntechnik so flexibel und teils automatisiert, dass die Maschinen für kleine Stückzahlen, wie für einen Bentley, genau so effizient gerüstet werden können, wie für Großserien für VW.

Dazu hat das Unternehmen 15 Bearbeitungszentren mit Nullpunkt-Spanntechnik von AMF ausgestattet. Was 2015 mit einem einfachen Winkelspanner beginnt, ist inzwischen auf rund 200 Vorrichtungen gewachsen, die mit Bolzen für die Nullpunktschnitt­stelle ausgestattet sind. Die eigens entwickelten Vorrichtungen beinhalten zunächst für jede Maschine eine Grundplatte mit Spann­bolzen, die von den Nullpunktspannmodulen aufgenommen werden.

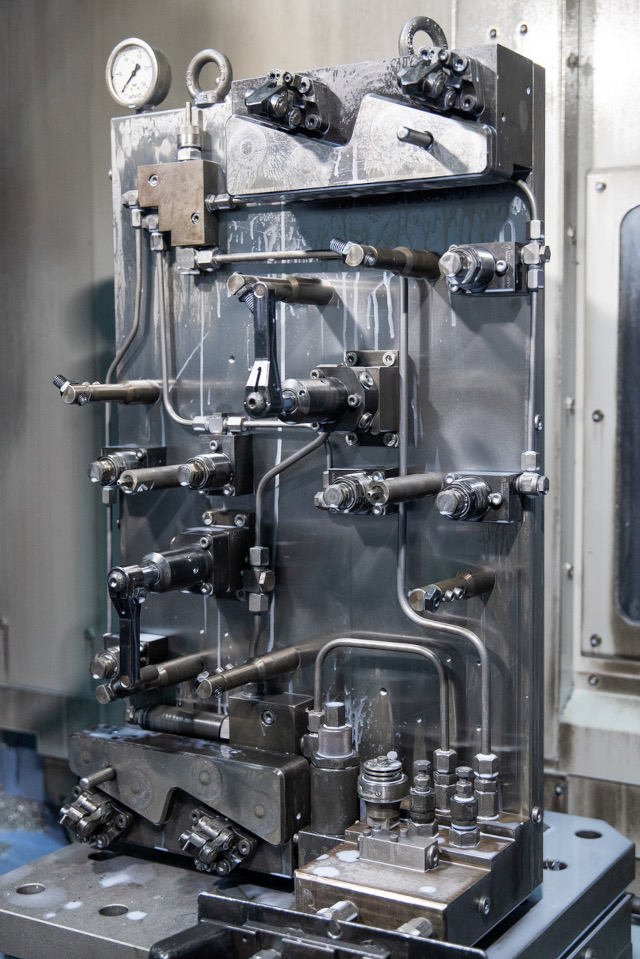

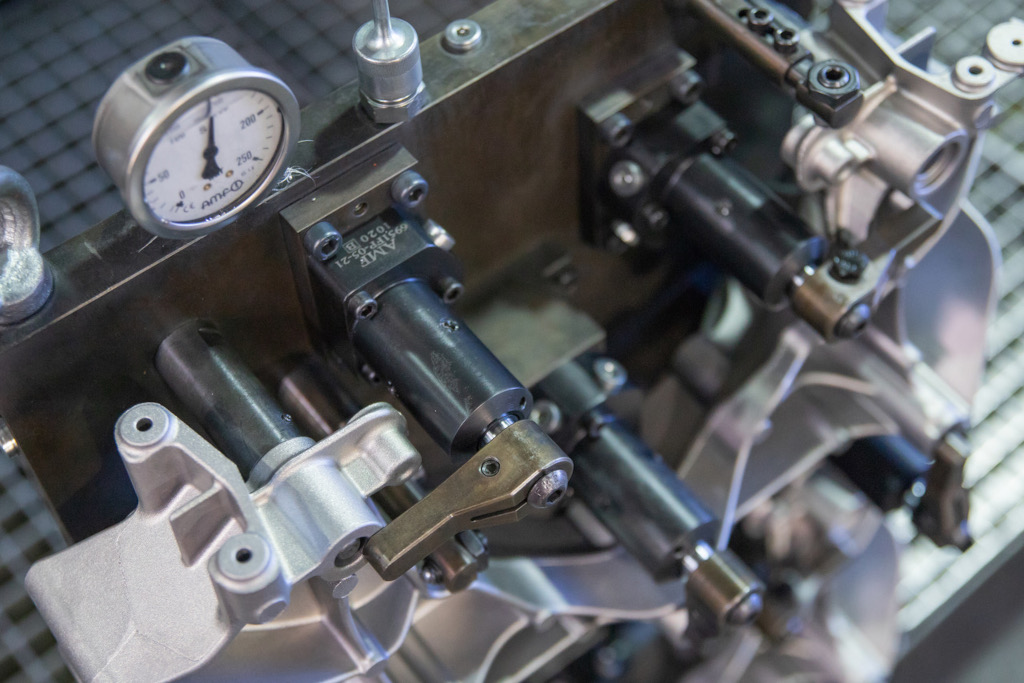

Die Berater von AMF konnten dabei mit vielen Tipps und einen großen Teilsortiment effizient weiterhelfen. Im Einsatz sind zum Beispiel Schwenkspanner, Spannarme, Schließventile und Druck­speicher genauso wie Schnellkupplungen, Manometer, Vertikalspan­ner oder Abstützelemente und Rohrleitungen sowie die Kupplungs­nippel für die Mediendurchführungen. „Dass ein Anbieter so viele Teile in seinem Sortiment führt, hat uns natürlich sehr geholfen und die Beschaffung stark vereinfacht“, betont Gábor Soós.

Das große AMF-Sortiment hat die Beschaffung vereinfacht

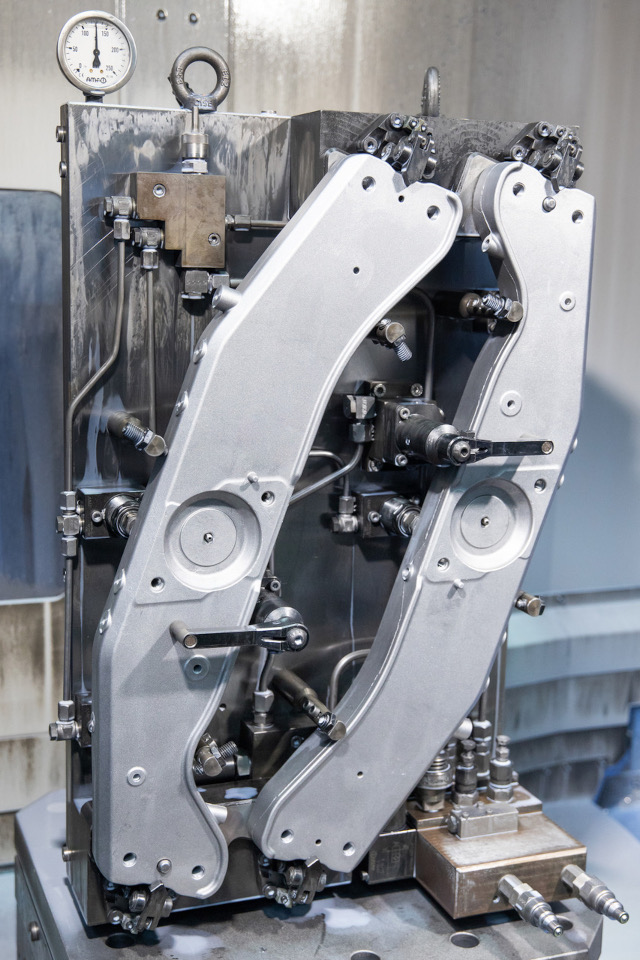

Auf den Grundplatten sorgen vier Varianten an Vorrichtungen mit Druckregelventilen und mehreren Mediendurchführungen für hohe Flexibilität. „So können zum Beispiel alle Verbraucherkreise mit unterschiedlichem Druck angesteuert werden und – das kommt als Extra hinzu – sie können auch zeitverzögert angesteuert werden“, betont Netzer. Durch diese Lösung können für die Aufnahme eines Werkstücks zunächst die Abstützelemente ausgefahren und erst danach die Spannvorrichtungen geschlossen werden.

Gerüstet wird hauptzeitparallel

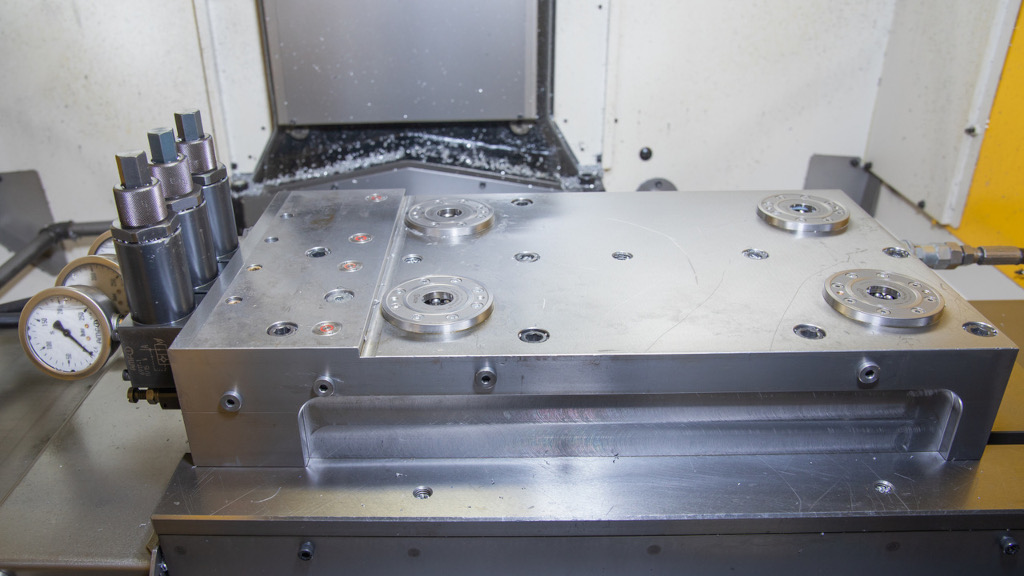

Die Grundplatten sind mit jeweils vier Nullpunktspannmodulen K 10 bestückt. Mit je zehn Kilonewton ziehen sie die Spannbolzen der Grundplatten zuverlässig mit fünf Mikrometer Wiederholgenauigkeit (5 µm) ein, verschließen sie sicher und halten sie mit hohen 25 kN Haltekraft fest. Geöffnet werden die Module hydraulisch mit einem Betriebsdruck zwischen 50 und 60 bar. Weil sie nach dem Spannen durch Federkraft mechanisch verriegelt werden, können die Druckleitungen anschließend jederzeit abgekoppelt werden.

Beladen werden die Vorrichtungen außerhalb der Maschine. Hierzu wird ein Druckspeicher verwendet. So kann Hauptzeitparallel außerhalb des Maschinenraums die nächste Bearbeitung ideal vorbereitet werden. Die Bauteile werden dann in gespanntem Zustand in die Maschine übergeben. Nur so gelingt es, die Rüstzei­ten so niedrig zu halten, dass die Teile, die die 42 Druckgieß­maschinen überwiegend vollautomatisch gießen, auch ohne große Zeitverzögerung weiterbearbeitet werden können.

Die Serienpro­duktion muss dabei mit Stückzahlen zwischen zehn und 15.000 Stück pro Woche sowohl kleine als auch große Serien bewältigen. „Insbesondere in der Anlaufphase eines neuen Produkts erfordert die Kleinserienproduktion einen schnellen Wechsel der Vorrichtun­gen, um die Maschinenauslastung auf einem hohen Niveau zu halten“, erklärt uns Gábor Soós.

Die Teile gehen weltweit in Werke vieler bedeutender OEMs

Unglaubliche 4000 Tonnen Aluminium verarbeiten die Ungarn jeden Monat zu Druckgussteilen. Durch anschließende Weiterbearbeitung entstehen daraus beispielsweise Fahrwerksteile, Motor und Getriebelager und Elektronikgehäuse aber auch komplexe Klimakompressorteile, Scheinwerfer- oder Thermostatgehäuse. Die liefert das Unternehmen in verschiedene Werke von OEMs weltweit. Dazu gehören zum Beispiel BMW, Bentley und Porsche aber auch VW, BASF oder Boge. Meist rangiert Fémalk als 1st-tier-Zulieferer.

Mit gut ausgebildeten, engagierten und motivierten Mitarbeitern sowie durch ein dynamisches Wachstum hat sich das Unternehmen eine bedeutende Position in der europäischen Zulieferindustrie aufgebaut. Neben den Druckgießmaschinen und den Bearbeitungs­zentren sorgen noch sechs CNC-Drehmaschinen vier Waschmaschi­nen sowie Bohr- und Gewindeschneidemaschinen zusammen mit speziellen Einpressmaschinen, Strahlmaschinen oder Gleitschleif­maschinen für ein großes Fertigungsspektrum.

Die guten Beziehungen zu den Spanntechnik-Experten von AMF sorgen schon seit über zehn Jahren für effiziente Lösungen. So ist die Nullpunkt-Spanntechnik der Fellbacher bei den Ungarn gesetzt und wird für jedes neue Bearbeitungszentrum stets gleich mitgeplant. Und dass das Wachstum weitergehen wird, stellt in Ungarn keiner in Frage.
