Modular aufgebauter Werkzeugspanner

Werkzeugspanner für automatisierte Bearbeitungsmaschinen mit Spindelantrieb waren bisher maßgeschneiderte Einzelanfertigungen. Mit dem HSK-Flex von Röhm kommt jetzt ein modular aufgebauter Werkzeugspanner auf den Markt. Mit ihm lassen sich Spindeln sehr unterschiedlicher Länge schnell bestücken.

5269

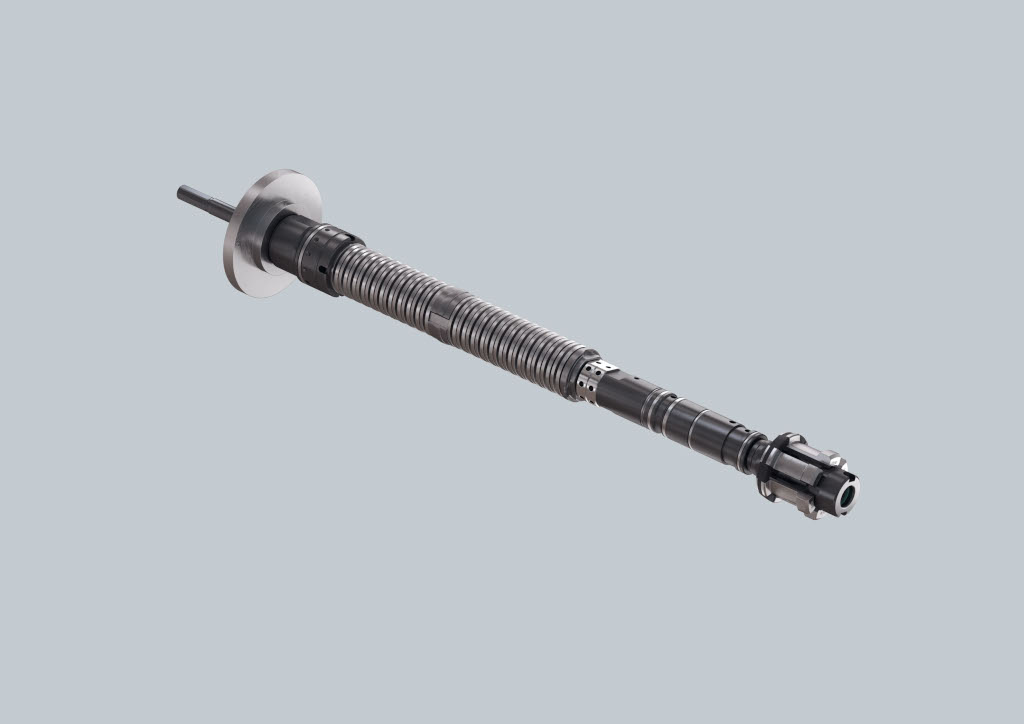

Der neue modulare Werkzeugspanner HSK-Flex von Röhm (Bildnachweis: Röhm)

Werkzeugspanner für automatisierte Bearbeitungsmaschinen mit Spindelantrieb, also beispielsweise Fräs- und Schleifmaschinen, CNC-Bearbeitungszentren oder moderne Maschinen zur Holzbearbeitung, erinnern entfernt an überdimensionale Druckbleistifte. Vorn fassen sie das Bearbeitungswerkzeug, und von hinten werden sie mit Druck geschlossen und geöffnet.

Damit hört die Vergleichbarkeit allerdings auch auf: Werkzeugspanner sind hochkomplexe Baugruppen – eigentlich Wunderwerke der Feinmechanik. Betätigt mit einem Minimum an Maschinenkraft, sollen sie ein Maximum an Spannkraft erzeugen. Außerdem müssen sie die Werkzeuge mit größter Laufruhe halten, also über eine hohe Wuchtgüte verfügen.

Der klassische Werkzeugspanner

Die wichtigsten Komponenten eines Werkzeugspanners sind: Spannsatz, Spanneinheit und Führungskolben. Der Spannsatz ist nahezu immer als moderne HSK-Schnittstelle nach DIN 69893 (ISO 12164) ausgeführt – „HSK“ bedeutet „Hohlschaftkegel“. Sie wurde eigens dafür entwickelt, den Kriterien hoher Drehzahlen und Drehmomente automatisierter Bearbeitungsmaschinen zu genügen.

Die Spanneinheit besteht aus einem Federpaket – zumeist Schraubentellerfedern –, das an einer Zugstange befestigt ist. Der Führungskolben bildet den Abschluss der Spanneinheit nach hinten; daran schließen sich die Maschinenkomponenten zum Öffnen und Schließen des Werkzeugspanners (Löseeinheit) und zum Einspeisen von Kühlschmiermittel und Blasluft (Drehdurchführung) an. Wegen Letzterer ist die Zugstange auch von Kanälen durchzogen, die diese Medien nach vorn, zu Spannsatz und Werkzeug transportieren. Es gibt ein- und zweikanalige Ausführungen.

Doppel-Engpass

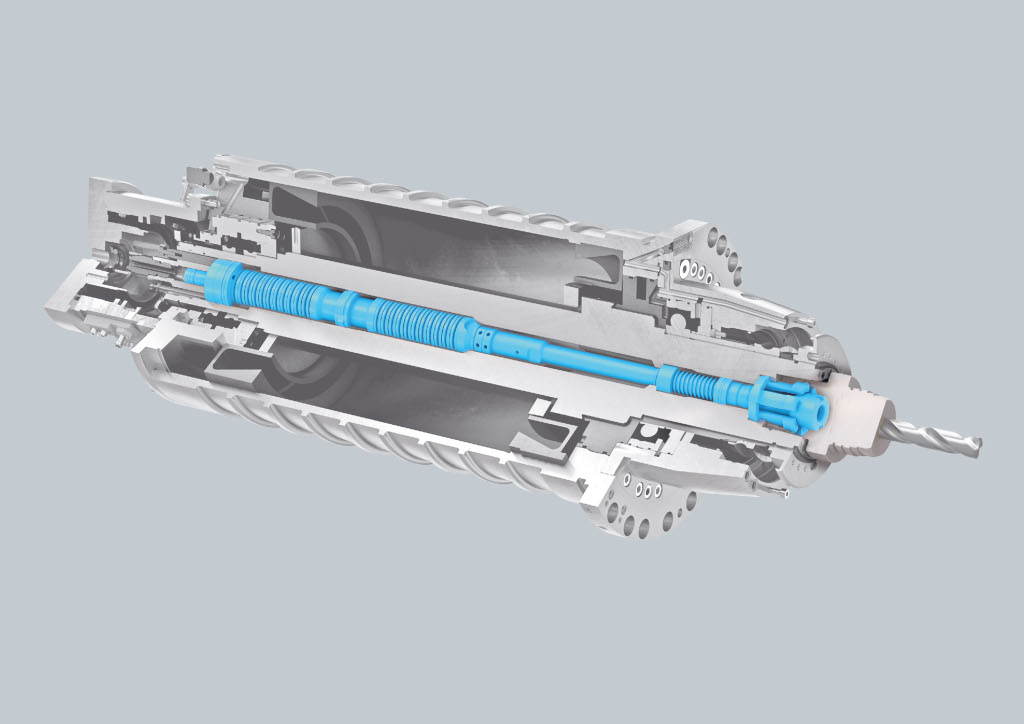

Von außen ist der Werkzeugspanner nicht sichtbar: Er befindet sich im Innern der Werkzeugspindel, dem Rotor des Antriebsmotors also, der zu diesem Zweck als Hohlwelle ausgeführt ist. Je nach Maschine unterscheiden sich die Werkzeugspindeln sehr in Länge und Innenkontur. Deswegen und weil Werkzeugspanner so komplex sind, bekommen die Maschinenbauer sie zumeist von Spannzeugspezialisten geliefert.

Ausgelegt und gefertigt werden sie nach Kundenzeichnung. Geht es um regelmäßig wiederkehrende Abmessungen, dann kann das Auslegen ab dem zweiten Mal entfallen und mit Vorwissen gefertigt werden; es geht also einigermaßen schnell. Sind aber seltene Sonderlängen gefragt, dann muss der Prozess bei Null starten, und das dauert und kostet.

Zusätzlich stößt man insbesondere bei sehr kleinen Spindeln an mechanische Grenzen: Die Spanneinheit braucht eine gewisse Größe, damit sie die erforderliche Spindeleinzugskraft erzeugen kann. Aber es fehlt am nötigen Platz sie umzusetzen. Beides konfrontiert Maschinenbauer, sei es nun bei der Erstbestückung der Spindel oder auch beim Modernisieren, zuweilen sogar mit einem doppelten Engpass.

Es muss nicht aus einem Stück sein

Trotz indviduell konturierter Spindeln sind nicht alle Maße eines Werkzeugspanners individuell. Das System der Maschinenbaunormen sorgt dafür, dass vieles immer wiederkehrt. „Es war diese Erfahrung aus der eigenen Herstellpraxis, die uns veranlasste einen Werkzeugspanner zu konstruieren, der modular aufgebaut ist,“ sagt Dennis Wimmer, Produktmanager bei Röhm.

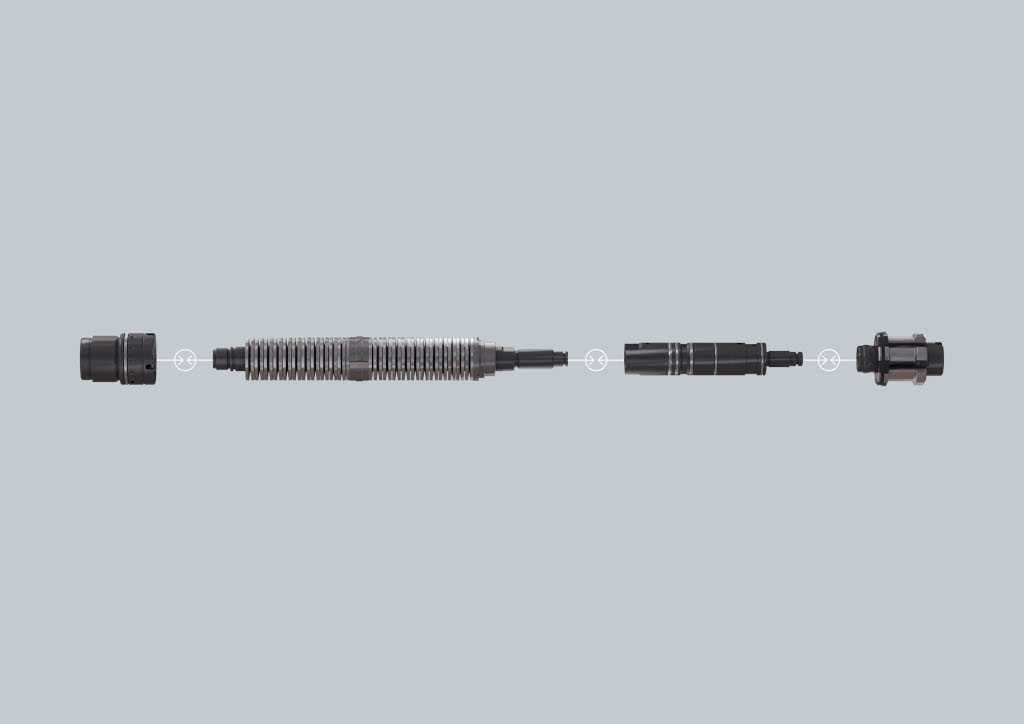

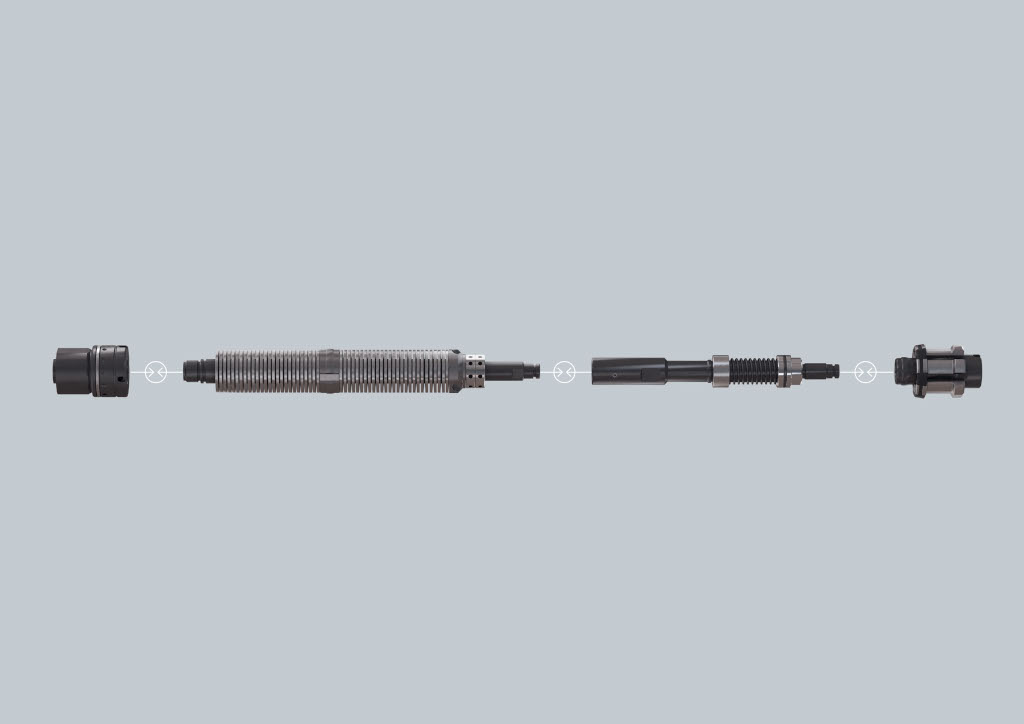

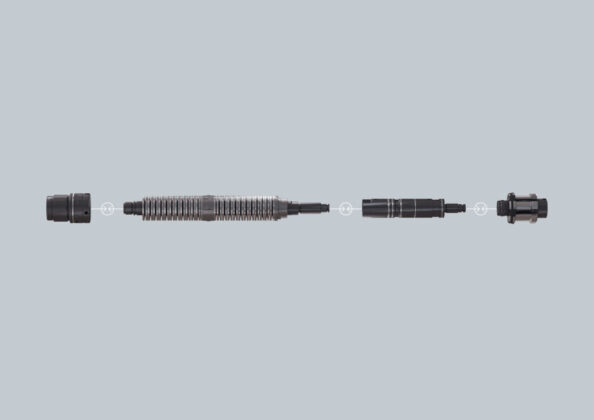

„So konnten wir Standards und Extras voneinander trennen. Die Standards werden effizient vorgefertigt und dann zusammen mit den Extras zum individuellen Endprodukt montiert. Das ist der HSK-Flex.“ Die Spanneinheit des Werkzeugspanners gliedert sich in drei Module:

  • die stets gleich lange Spanneinheit,
  • die individuell zuschneidbare Zugstangenverlängerung und
  • den Führungskolben in verschiedenen maschinentypischen Standardgeometrien oder nach Kundenwunsch individuell angepasst.

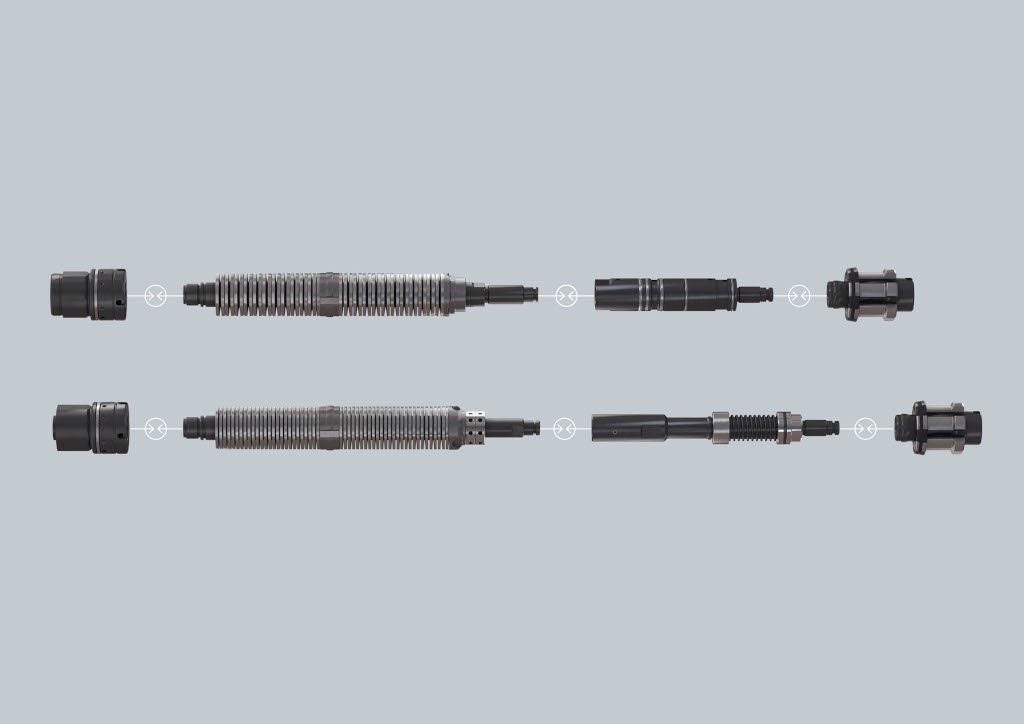

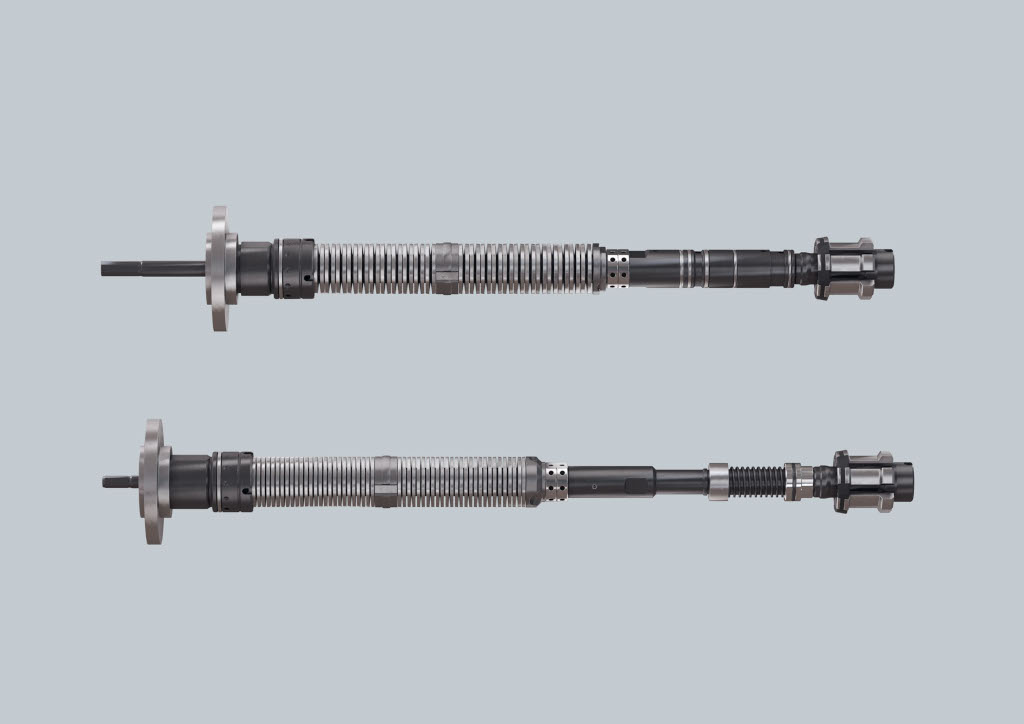

Alle drei sind physisch voneinander getrennt, und alle sind im Innern entweder einkanalig oder zweikanalig präpariert.

Ein Drittel kürzer

Aber war da nicht von einem Längenproblem bei der Spanneinheit die Rede – und nun kommt sogar noch eine Zugstangenverlängerung hinzu? Die Frage ist schnell beantwortet: Die Spanneinheit beim HSK-Flex ist eigentlich nicht gleich lang, sondern gleich kurz.

Eine Konstruktion, bei der die Schraubentellerfedern durch kraftvolle und ermüdungsresistente Tellerfederpakete ersetzt werden, sorgt für eine extrem kompakte Bauweise – bis zu 30 Prozent kürzer als andere Spanneinheiten. So ist nun auch für die Zugstangenverlängerung noch Platz, und trotzdem kann auch der gesamte HSK-Flex kürzer ausfallen als konventionelle Werkzeugspanner.

Besonderer HSK-Spannsatz

Das Ganze funktioniert allerdings nur, weil auch der Spannsatz des HSK-Flex ein besonderer ist. Verglichen mit anderen Systemen, weist er eine höhere Kraftübersetzung auf (1:5 statt 1:3,5). So erzeugt er mit einem Drittel weniger Federkraft die gleiche Spindeleinzugskraft. Darüber hinaus ist der Spannsatz von Röhm besonders nutzerfreundlich konstruiert. Wegen seiner ungewöhnlich kurzen Bauweise ist weniger Bearbeitung am Spindelrotor vonnöten, um den Werkzeugspanner an ihn anzupassen.

Auch kommt der Spannsatz beim Werkzeugwechsel kaum in Berührung mit der Spindel, verursacht also keinen kostspieligen Verschleiß an ihr. Zudem hat Röhm einen patentierten Clipring zum Halten der Spannzangensegmente entwickelt, was den Spannsatzwechsel von einem Geduldsspiel in einen sekundenschnellen Klickvorgang verwandelt. Der HSK-Flex bietet auf diese Weise also auch Zugang zu einem besonders hochwertigen HSK-Spannsatz.

Drei Versionen

Mit steigender Maschinendrehzahl wachsen die Anforderungen an den Rundlauf des Systems – an die Wuchtgüte. Mit konstruktiven Details vor allem bei der Spanneinheit trägt Röhm diesen Anforderungen Rechnung und bietet den HSK-Flex in drei auf die Maximaldrehzahl abgestimmten Versionen an.

  • Allround
  • Performance und
  • Precision

Fest und rund

Naheliegend ist die Frage, ob ein System, das aus einzelnen Modulen gefertigt wird, tatsächlich die gleiche mechanische Festigkeit und Wuchtgüte erreichen kann wie ein klassisch aus einem Stück gefertigtes. „Es kann,“ sagt Wimmer. „Sämtliche Modulverbindungen werden beim HSK-Flex in einer Präzisionspassung ausgeführt, die durch Gewindestifte gesichert und zusätzlich verklebt wird. Betriebsversuche haben gezeigt, dass der HSK-Flex anderen Werkzeugspannern in puncto Festigkeit und Rundlauf Paroli bieten kann.“ Auch im Kostenvergleich schneidet der modulare Werkzeugspanner von Röhm übrigens gut, wenn nicht sogar besser ab als konventionelle.
