Hochpräzise Messung von Schnittkräften

Kistler bringt ein kabelloses RCD (Rotating Cutting Dynamometer) mit piezoelektrischem Sensor auf den Markt. Laut Hersteller ermöglicht es hochpräzise Messungen von Schnittkräften in verschiedensten Zerspanungsanwendungen. Teil des Messsystems ist eine neue Plattform für automatisierte Analysen, welche die Effizienz von Prozessen steigern soll.

1821

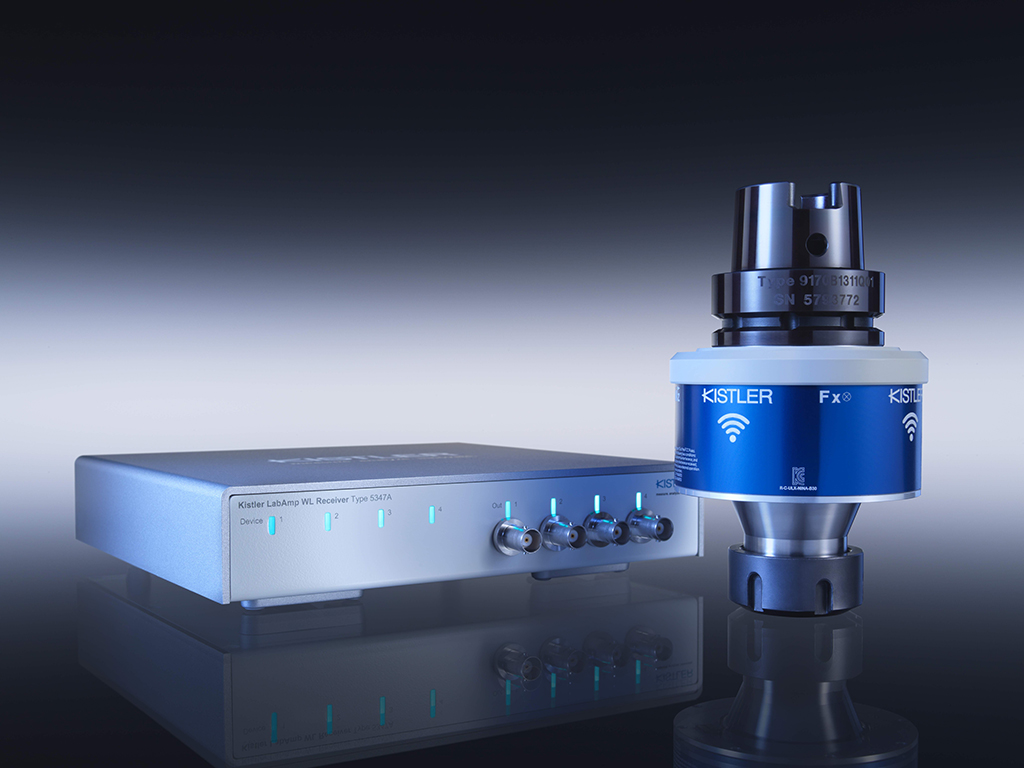

Das erste kabellose RCD mit piezoelektrischem Sensor kombiniert laut Hersteller Flexibilität und Komfort mit hochpräzisen Messungen. (Bildnachweis: Kistler Gruppe)

RCDs kommen an Universitäten, Forschungseinrichtungen und in der Werkzeug- und Maschinenentwicklung zum Einsatz, aber auch für die Messung von Schnittkräften in der Produktionsüberwachung. Dies gilt insbesondere für Fräs-, Bohr-, Schleif- und Superfinishing-Anwendungen.

Bauteilqualität, Standzeit und Produktionszeit hängen bei Zerspanungsprozessen von verschiedenen Faktoren ab: Dynamometer liefern Daten, die wertvolle Einblicke in Abnutzungsmechanismen, Materialeigenschaften und Maschinen- oder Prozessanomalien erlauben. Die aus den Messungen gewonnenen Informationen helfen dabei, die Produktqualität und die Kosteneffizienz von Zerspanungsprozessen zu optimieren.

Besonders in der Produktionsüberwachung werden häufig kabellose Lösungen bevorzugt, denn der Platz in Maschinen ist begrenzt und die Montage von Verbindungskabeln für den Sensor oft schwierig oder gar untersagt. Das neue RCD von Kistler ist das erste seiner Art, das mit einem piezoelektrischen Sensor ausgestattet ist und über eine kabellose Verbindung mit dem Datenerfassungsgerät kommuniziert.

Es verfügt über 4-Kanal-Piezokristalle für die Messung des Drehmoments sowie der Kräfte in allen drei Richtungen (Fx, Fy und Fz). Die kabellose low-energy Verbindung hat eine Reichweite von bis zu 5 Metern bis zur Empfängerbox (abhängig von lokalen Bedingungen).

Höhere Präzision dank piezoelektrischem Sensor

Die piezoelektrischen RCDs decken einen breiten Messbereich von bis zu 20 kN mit hoher Auflösung (<1 N) und hoher Empfindlichkeit ab. Dies ermöglicht es Anwendern, den gleichen Sensor für eine Vielzahl von Anwendungen vom Schruppen bis zum Finishen einzusetzen. Das kabellose RCD von Kistler arbeitet mit einer Abtastfrequenz von 10 kHz, was die Erfassung hochdynamischer Messdaten in Anwendungen mit bis zu 16 000 U/min erlaubt.

Im Allgemeinen sorgen piezoelektrische Sensoren für genauere Messungen als andere Technologien wie etwa Dehnmessstreifen, denen besonders bei der Messung von geringen Kräften und hochdynamischer Prozesse Grenzen gesetzt sind. Hochpräzise Messungen sind nicht nur für die Forschung, sondern auch für die Produktionsüberwachung von Bedeutung: Die piezoelektrische Messtechnik erfasst sehr kleine Änderungen und Abweichungen, bevor sie signifikante Auswirkungen auf die Produktqualität haben.

Automatische Prozessanalyse dank der neuen Software- und Hardwareplattform PTS

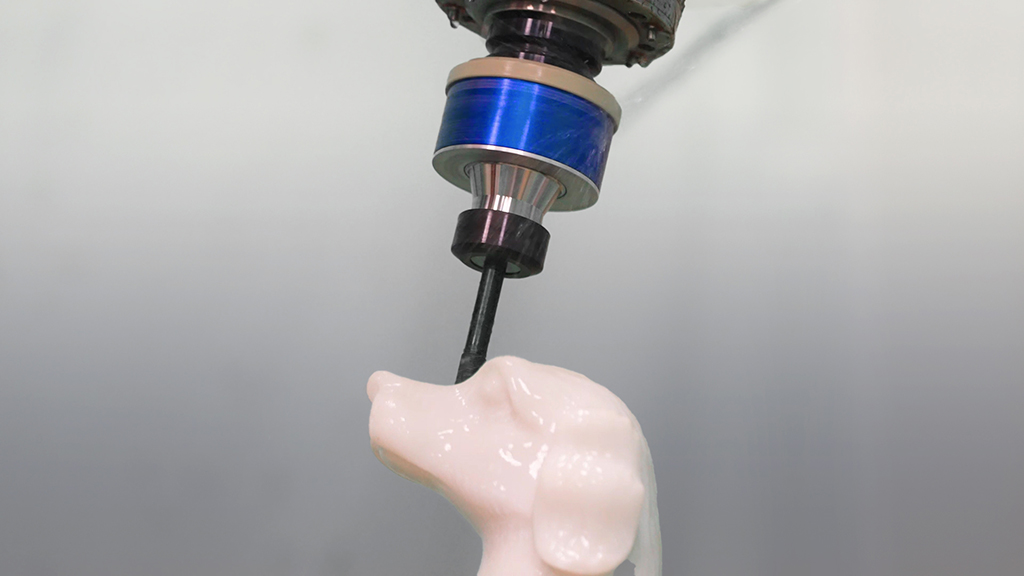

Das kabellose RCD wurde bereits ausgiebig von Kunden getestet: Eine chinesische Forschungseinrichtung hat das RCD für die Überwachung und Analyse von Prozessen zur maschinellen Bearbeitung von Steinen eingesetzt. (Bildnachweis: Kistler Gruppe)

Die neue PTS (Piezo Tool System)-App für das kabellose RCD erfasst und analysiert Zerspanungsdaten automatisch. Nutzer gewinnen dadurch wichtige Informationen über den Zustand des Schneidwerkzeugs, da die Software automatische Signaltrendanalysen liefert.

In Zukunft wird das System direkt mit der Bedieneinheit der Maschine kommunizieren, um zum Beispiel automatische Werkzeugwechsel genau im richtigen Moment einzuleiten. Dies führt zu weniger Maschinenausfällen, höherer Kosteneffektivität und reduziertem Wartungsaufwand. Darüber hinaus automatisiert die PTS-Plattform die Datenerfassung, -analyse und -speicherung, was insbesondere die Effizienz von Tests in Laboren und Forschungseinrichtungen erhöht.
