Smart Devices gegen Werkzeugbruch

Die Smart Devices GARANT XControl und GARANT XTouch der Hoffmann Group messen zyklengesteuert den Zustand der Werkzeuge und die Positionierung der Werkstücke in der Maschine. Bei Bedarf veranlassen sie einen Abbruch des Fertigungsprozesses.

1813
Hoffmann Group, GARANT X, Zerspanungstechnik, zerspanen

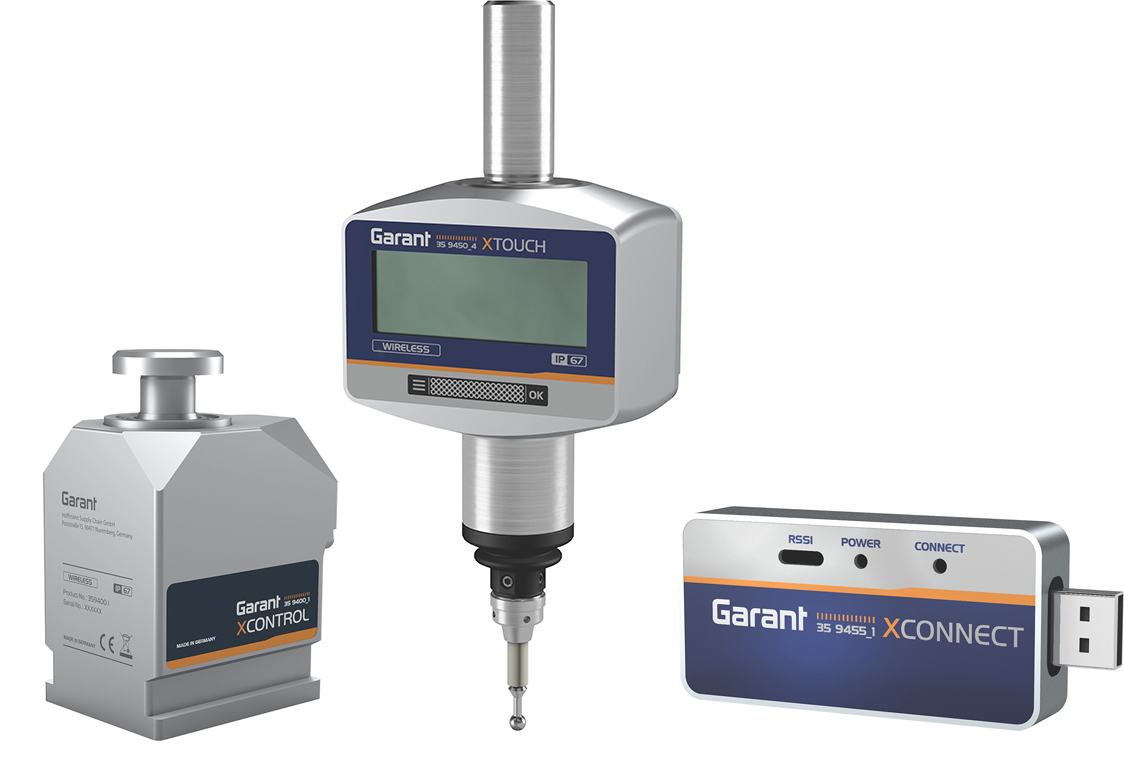

GARANT XControl und GARANT XTouch kontrollieren Werkzeug und Werkstück in der Maschine. Die Daten senden sie per Funk an den GARANT XConnect-Stick, der sie über eine USB-Schnittstelle an die Maschinensteuerung weitergibt. (Bildnachweis: Hoffmann Group)

Die taktile Werkzeug-Bruchkontrolle GARANT XControl vermisst bei Zyklusaufruf die Werkzeuge in der Maschine. Damit lässt sich ein Werkzeugbruch erkennen und die Maschine bei Bedarf abschalten. Ergänzend dazu prüft der digitale 3D-Funktaster GARANT XTouch, ob die Werkstücke korrekt auf dem Maschinentisch positioniert sind, um sie prozesssicher bearbeiten zu können. Werkstücknullpunkte, Längen, Bohrungsmitten, Bezugskanten und Achsausrichtung werden mit hoher Genauigkeit und Linearität ermittelt. Die Rundlaufjustierung ist sehr komfortabel, der Arbeitsbereich mit sieben Millimetern in alle Richtungen (x, y, z) großzügig gestaltet.

Für die Inbetriebnahme von GARANT XControl und GARANT XTouch ist kein Spezialwissen erforderlich. Die Smart Devices müssen lediglich in der Maschine befestigt und mit dem GARANT XConnect Übertragungsstick verbunden werden – schon wird die Maschinensteuerung mit Echtzeitdaten versorgt.

Aktuell ist ein Betrieb mit folgenden Maschinensteuerungen möglich: Siemens 840D sl ab Softwarestand 2.6, Siemens 828D ab Softwarestand 4.3 und Heidenhain TNC 640. Vor der Installation müssen die notwendigen Maschinendaten an die Hoffmann Group gesendet werden, um die für die entsprechende Maschine konfigurierten NC-Zyklen bereitzustellen. Das entsprechende Formular ist im E-Shop der Hoffmann Group unter Eingabe der Artikelnummern 359400_1 bzw. 359400_4 erhältlich.

Unter dem Begriff GARANT X-Familie fasst die Hoffmann Group Produkte aus der Spanntechnik zusammen. Dazu zählen neben den Smart Devices GARANT XTouch, GARANT XControl und GARANT XConnect, der Teilapparat XTURN, der 5-Achs-Spanner GARANT XPENT sowie der Zentrischspanner GARANT XTRIC.
