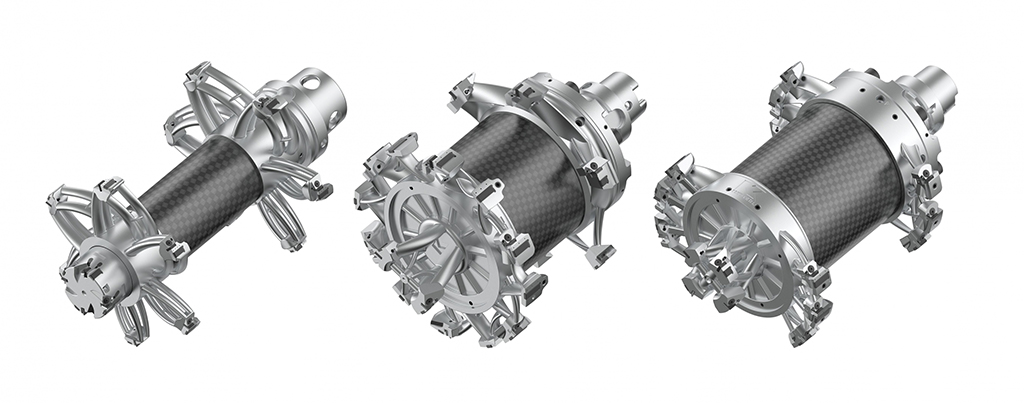

Die neueste Version des Werkzeugs bietet laut dem Werkzeughesteller eine neu konzipierte Armstruktur, ein vergrößertes Mittelrohr aus Kohlefaserwerkstoff sowie eine weitere Gewichtsreduktion von mehr als 20 Prozent gegenüber dem ursprünglichen Design. Das komplexe Werkzeug kann drei große Durchmesser in nur einem Arbeitsgang bearbeiten, spart Rüst- und Bearbeitungszeit für Automobilzulieferer und liefert höchste Genauigkeit und Oberflächenqualitäten.

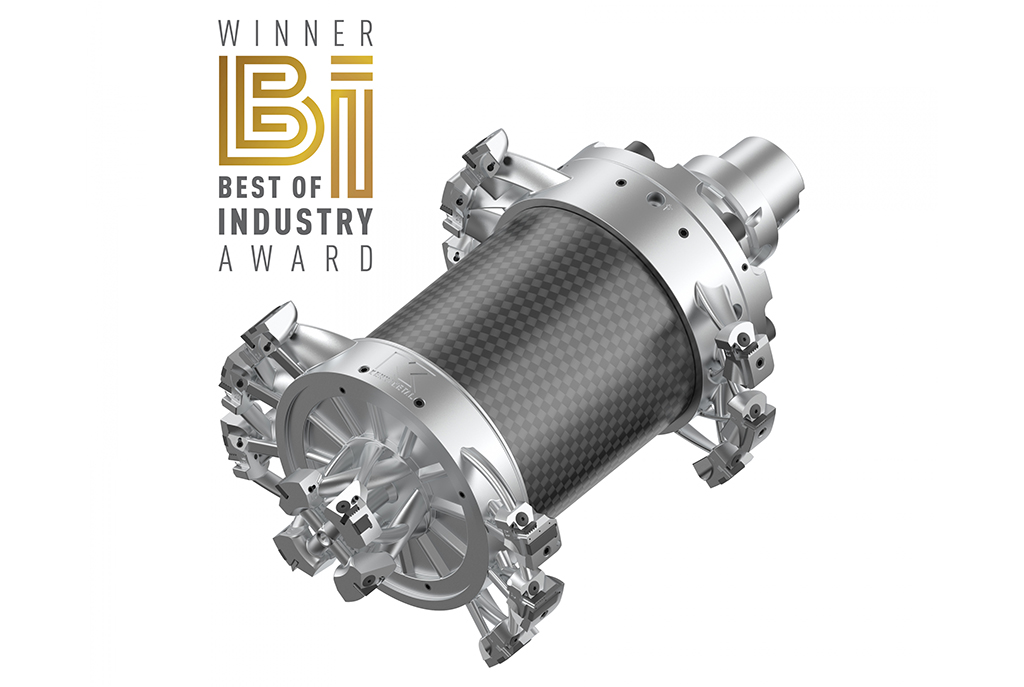

Das neu gestaltete Werkzeug gewann kürzlich den Best of Industry Award der Fachzeitschrift MM MaschinenMarkt in der Kategorie Produktion und Fertigung, basierend auf einer Abstimmung unter Lesern und Branchenexperten.
„Während unsere Automobilkunden ihr Angebot an Hybrid- und Elektrofahrzeugen erweitern, reagieren wir weiter auf ihren Bedarf an leichteren Werkzeuglösungen. Durch den Einsatz fortschrittlicher Fertigungstechniken wie 3D-Druck konnten wir das Gewicht gegenüber dem Werkzeug der ersten Generation um weitere 20 Prozent reduzieren, die Spankontrolle verbessern und die Werkzeugsteifigkeit erhöhen ‒ Optimierungen die unseren Kunden helfen, schneller und effizienter zu bearbeiten“, sagt Ingo Grillenberger, Produktmanager bei Kennametal.
Durch die Bearbeitung von drei Durchmessern in einem Arbeitsgang gewährleistet das Statorbohrungswerkzeug eine optimale Ausrichtung und Konzentrizität der bearbeiteten Flächen und reduziert zugleich die Zykluszeit erheblich. Das leichte 3D-gedruckte Kombinationswerkzeug verkürzt Werkzeugwechsel- und Hochlaufzeiten auch auf weniger leistungsstarken Maschinen. Die Oberflächenspezifikationen und Bauteiltoleranzen werden dabei problemlos erreicht.

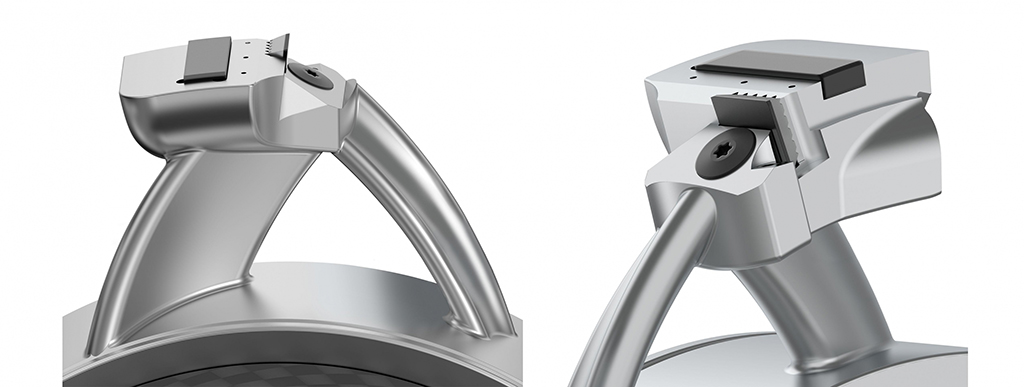

Flügelförmige Arme mit innerer Kühlmittelzuführung gewährleisten eine problemlose Spanabfuhr und eine präzise und leistungsstarke Kühlmittelversorgung der Schneiden und Führungsleisten. Dies mit traditionellen Fertigungsmethoden wirtschaftlich zu erreichen wäre schwierig oder unmöglich, aber mit 3D-Druck lassen sich auch derart komplexe interne Strukturen realisieren. Zusätzlich vereinfacht das Kennametal RIQ-Reibsystem die Durchmesserverstellung und das Einsetzen und Einstellen neuer Schneidplatten.
