GARANT Beladesystem vorgestellt

Die Hoffmann Group unterstützt die zerspanende Industrie ab sofort auch bei der Automatisierung ihrer Zerspanungsprozesse. Als Einstiegsmodell in die mannlose Beladung von Werkzeugmaschinen präsentiert sie ihr neues GARANT Beladesystem BASIC 12-1450 mit NACHI-Roboter.

367

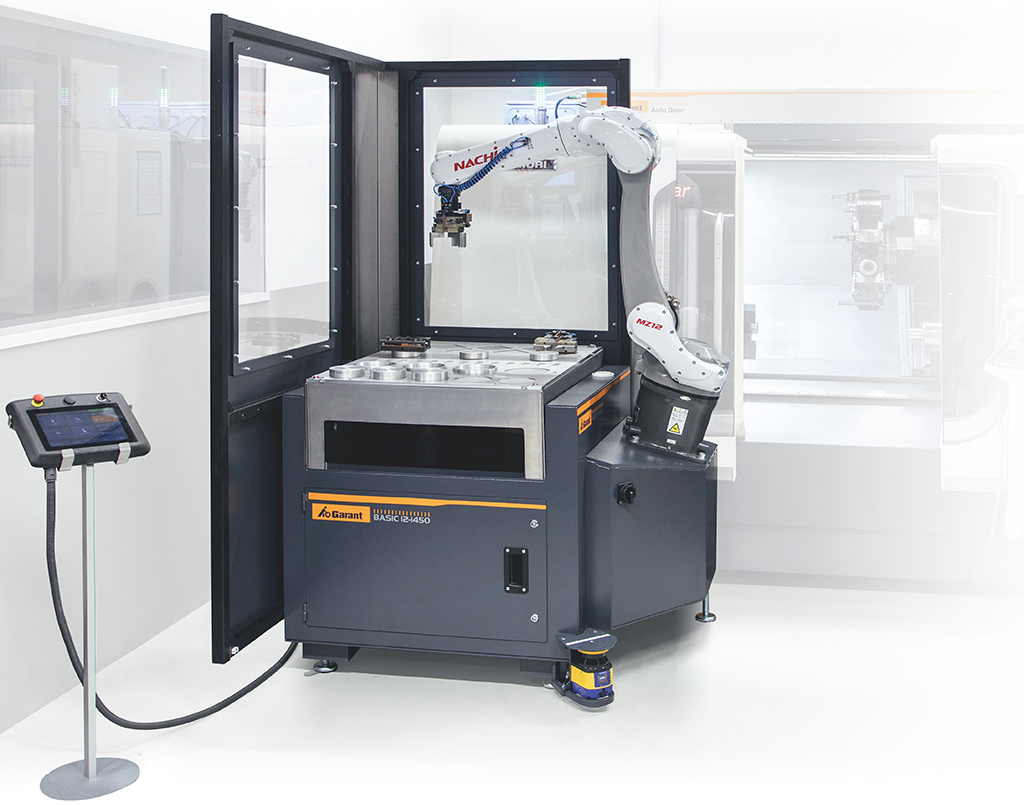

GARANT Beladesystem Basic 12-1450 (Bildnachweis: Hoffmann Group)

Das GARANT Beladesystem BASIC 12-1450 besteht aus einem leistungsstarken NACHI-MZ12-1450 Roboter auf einer GARANT Plattform in der das GARANT Human Machine Interface (HMI) untergebracht ist. Das eigens für diese Anlage entwickelte HMI läuft auf einem robusten Industrie-PC und bietet eine strukturierte, intuitiv bedienbare Benutzeroberfläche. Programmierung und Bedienung sind dadurch besonders einfach.

Ist ein Bauteil bereits eingelernt und in der Memory Funktion gespeichert, geht das Rüsten besonders schnell. Dank eines SCHUNK-Schnellwechselsystems mit Druckerhaltungsventil ist auch der Greifer rasch getauscht. Das Beladesystem kann je nach Bauteilgröße das Handling von bis zu 150 Einzelteilen in einem Durchlauf übernehmen und mit maximal 300 Kilogramm beladen werden. Ein speziell auf die Kundenanforderung gestaltetes Rasterblech hält die Teile in Position.

Auch die Anbindung der Anlage an die Werkzeugmaschine ist laut Hersteller denkbar einfach. Es bedarf weder einer Automatisierungsschnittstelle noch eines Eingriffs in die Maschinensteuerung. Für ein sicheres Öffnen und Schließen der Maschinentür muss lediglich die neue GARANT AutoDoor installiert werden. Diese sicherheitsgerichtete Siemens SI Door-basierte Türöffnung verriegelt die Tür nach Abschluss des Beladeprozesses sicher. Anschließend startet die Anlage den Bearbeitungsprozess über einen elektromagnetischen Schalter.

Für einen sicheren Betrieb überwacht außerdem ein leistungsfähiger Flächenscanner einen Radius von 1,6 bis 4 Metern um die Maschine. Eine Umhausung ist deshalb überflüssig und der Betrieb auf engstem Raum möglich. Das verlässliche Sicherheitskonzept der Anlage wird durch eine Zertifizierung für CE-Konformität bestätigt.

Das neue GARANT Beladesystem BASIC 12-1450 kann ab sofort bei der Hoffmann Group bestellt werden. Als Zubehör sind GARANT AutoDoor, alle gängigen SCHUNK-Greiferpakete sowie individuell konfigurierte Rasterbleche und Greiferfinger erhältlich.
