Mit der Entwicklung alternativer, CO2-freier Antriebsformen in der Automobilindustrie sieht sich das Unternehmen Stöferle in Laupheim seit Jahren konfrontiert. Mit der Einführung der Elektromobilität bzw. der Hybrid-Technologie werden Bauteile komplexer. Außerdem steigen die Anforderungen an präzise und zunehmend schräge Flächen sowie an hochwertige Oberflächen.

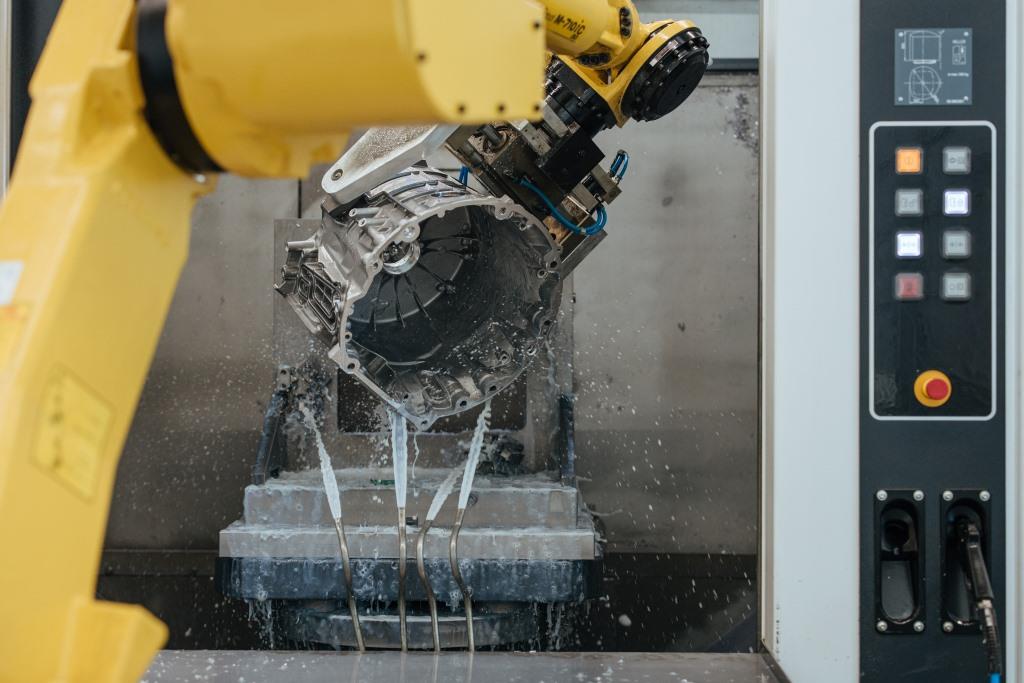

Für Großbauteile mit Passungen zwischen H6 und H7 bei Durchmessern zwischen 240 und 320 mm für Mild-Hybrid-Modelle war man deshalb 2019 auf der Suche nach entsprechenden Bearbeitungszentren. Investiert hat man in zwei 5-Achs-Bearbeitungszentren HF 5500 der zweiten Generation von HELLER.
Nun befindet sich das Unternehmen Stöferle allerdings in einer besonderen Situation. Zunächst entwickelt Stöferle selbst Sondermaschinen. Zudem erprobt man als Partner von HELLER Bearbeitungszentren in Mittel- und Großserien, drei-schichtig, 7 Tage die Woche.
Für Geschäftsführer Erich Stöferle, sind das echte Härtetests: „Wir fahren mit den Maschinen, auch mit der HF-Baureihe, immer am Maximum. Das heißt, wir reizen bis auf 10 Prozent die von HELLER vorgegebenen Leistungsgrenzen aus. Ist das Maximalgewicht eines Fräsers mit 16 kg definiert, gehen wir bis 15,5 kg. Das machen wir schon seit Jahren. Ein Fräser Ø 160 mm läuft bei uns beispielsweise mit 15.000 min-1. Das mag bei der Einzelteilfertigung kein Problem sein aber bei uns ist das dreischichtig.

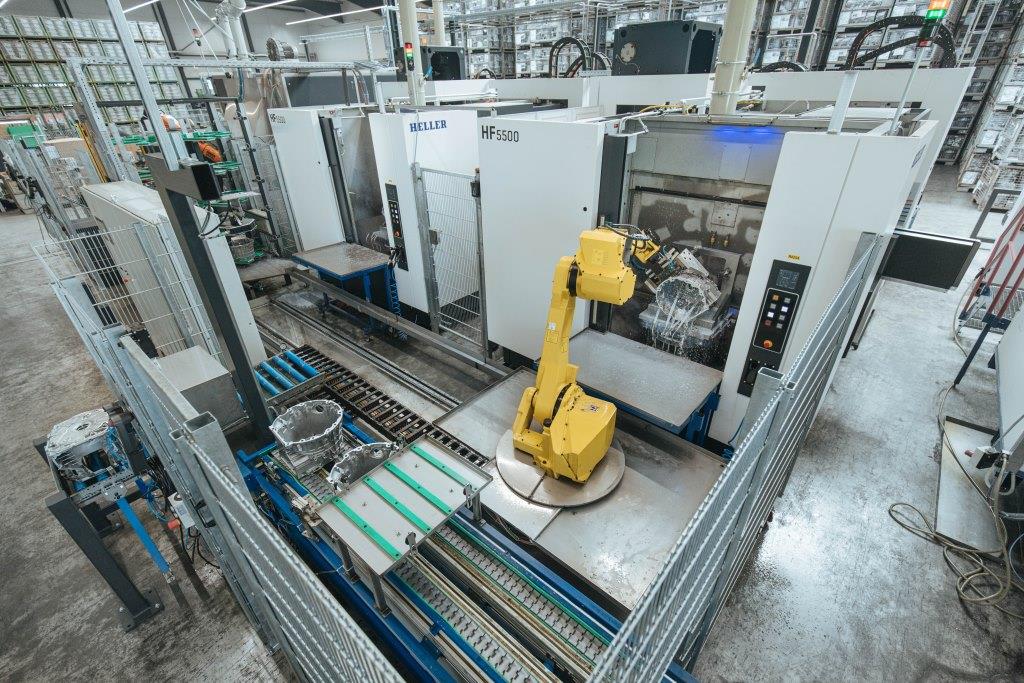

„Ein weiterer Aspekt ist, dass diese beiden HF 5500 Bestandteil einer Fertigungslinie mit fünf bis sechs Maschinen sind und die Losgrößen zunächst mit 350.000 Stück/Jahr definiert sind. Höchste Zuverlässigkeit und Verfügbarkeit ist bei uns deshalb eine Grundvoraussetzung.“
Die HELLER-Gene wie Produktivität, Genauigkeit und Zuverlässigkeit sind demnach auch bei dieser Weiterentwicklung praxisnah umgesetzt. Deutliche Vorteile gegenüber der ersten Generation sieht man in Laupheim bei den neuen HSU-Inline-Spindeln, die absolut Made by HELLER sind. Diese Spindeln zeigen sich im Spindelschwingverhalten wesentlich steifer und überzeugen mit einem schnellen und kostengünstigen Spindelaustausch im Servicefall.
Bei den Arbeitseinheiten setzt man bei Stöferle auf die Speed Cutting (SC) Spindeln mit Drehzahlen von 18.000 min-1 und ein Drehmoment von 103 Nm. Und auch in Sachen Präzision überzeugen die Bearbeitungszentren. In den Parallelitäten bewegt man sich bei den Großbauteilen innerhalb von 2/100 mm, bei Oberflächen und Ebenheit bei WT 6. Diese Toleranzen sind demnach erreichbar. Mehr noch, im Gegensatz zu Generation 1 sind durch die neuen Spindeln deutlich hochwertigere Oberflächen zu erzielen.
Als eine weitere und sehr wichtige Veränderung zur Generation 1 sieht Erich Stöferle in der Verkürzung des Abstandes der Spindelvorderkante zur Drehmitte der B-Achse, denn bisher war in Laupheim für die Werkzeuge häufig eine Verlängerung notwendig.
In der 4. Generation Span-zu-Span-Zeiten deutlich reduziert
Feldtests führt Stöferle auch bei der mittlerweile vierten Generation der vierachsigen Bearbeitungszentren der H-Baureihe durch. Seit Februar 2020 wird mit diesen Maschinen in der Großserie am Maximum gefertigt.
Für Geschäftsführerin Katja Stöferle ist das eine logische Konsequenz aus den bisherigen Erfahrungen: „Wir verfügen über mehr als 20 Maschinen dieser Baureihe und haben auf mancher Maschine sicher über 1 Million Bauteile ohne größere Reparaturen gefertigt. Wir hatten beispielsweise eine H 2000, die 15 Jahre mit dem ein und denselben Kugelgewindetrieb gelaufen ist. Bei Getriebeteilen mit Losgrößen von 250.000 Stück/Jahr müssen die Stabilität, die Antriebe und die Spanabfuhr einfach stimmen. Um es kurz zu machen, das sind unsere besten Maschinen.“

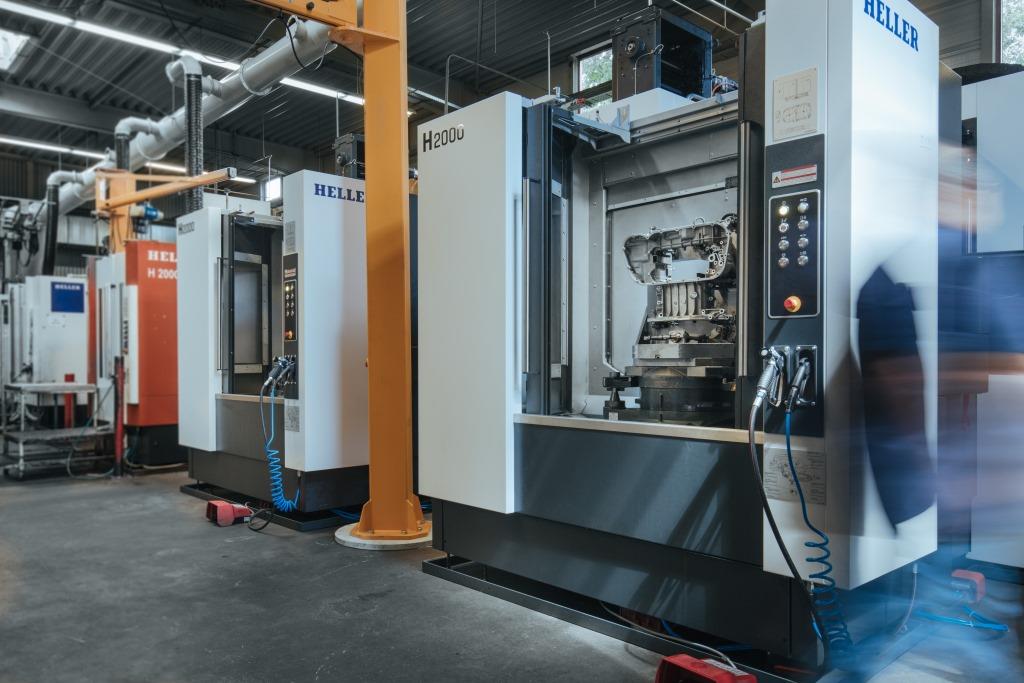

„Unabhängig davon, steigen durch die Elektromobilität nicht nur die Anforderungen bei den Bauteilen, sondern auch die Losgrößen. Deshalb suchen wir kontinuierlich die Sekunde. Über die Zuverlässigkeit der neuen Generation der Baureihe H kann man zwar noch nicht viel sagen aber HELLER hat bei dieser Generation in der Dynamik nochmals deutlich zugelegt, denn an konkreten Bauteilen konnten wir die Span-zu-Span-Zeiten messbar reduzieren. Auch deshalb haben wir wieder in drei H 2000 investiert.“
Für diese Reduzierung der Hauptzeiten, so René Greising von der Gebietsvertretung Hans P. Greising GmbH ist vor allem das Herz der Maschine, die Spindel verantwortlich. „HELLER bietet bei dieser Generation drei Varianten an: Power (PC), Speed (SC) und neu Dynamic Cutting (DC). Dabei kombinieren insbesondere die DC-Einheiten hohe Drehmomente mit hohen Drehzahlen perfekt“.
In der Summe sind also so beide neuen Generationen aus dem Hause HELLER im realen Einsatz auf Herz und Nieren getestet und stehen dem Markt seit Anfang 2021 als ausgereifte Maschinen zur Verfügung.
