Neue Möglichkeiten in der Graphitbearbeitung

Der Werkzeughersteller ZECHA hat spezi­ell für die Trocken- oder Nassbearbeitung von Graphit die  SEAGULL2-Fräser um eine neue Serie ergänzt.

3157
Die ZECHA Hartmetall-Werkzeugfabrikation GmbH hat die SEAGULL 2-Fräser um eine neue Serie ergänzt.

Das Fräsen von Graphit und anderen hartspröden NE-Werkstoffen stellt durch außergewöhnliche Eigenschaften eine besondere Herausforderung dar. Nichtsdestotrotz ist der Werkstoff Graphit ein fester Bestandteil im Werkzeug- und Formenbau sowie in der Medizintechnik und nicht mehr wegzudenken. Spezi­ell für diese Trocken- oder Nassbearbeitung von Graphit hat die ZECHA Hartmetall-Werkzeugfabrikation GmbH die  SEAGULL2-Fräser um eine Serie ergänzt.

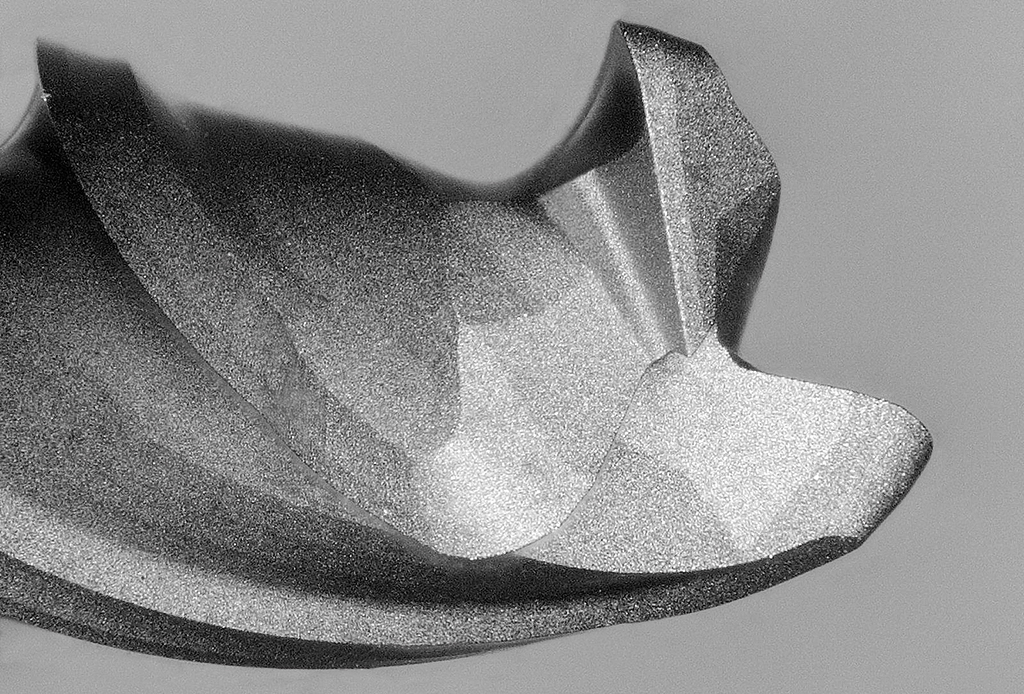

In der Bearbeitung von sehr dünnwandigen und filigranen Graphitformen ist häufig zu hoher Schnittdruck der Grund von fehlerhaften Konturen, Oberflächen und Maßhaltigkeit. Die höchststabilen Kugel- und Torusfräser der SEAGULL2-Familie mit extrem kurzer Schlichtschneide und spezieller Geometrie sind diesen schwierigen Anforderungen in der Elektrodenfertigung gewachsen.

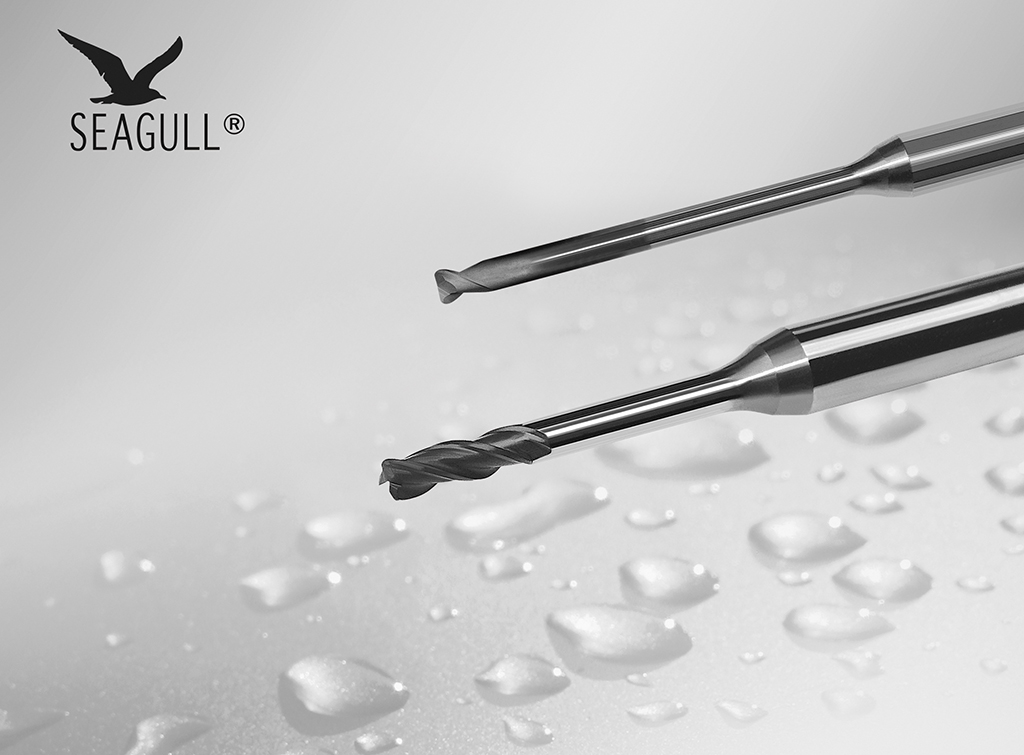

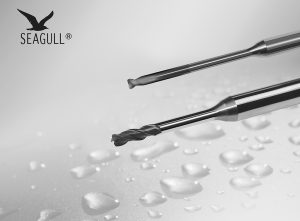

SEAGULL2 576.T3 und 577 bzw. 578

Die patentierte, sehr kurze Schneide der SEAGULL2-Fräser ermöglicht im speziell entwickelten Zusammenspiel von Hartmetall, Diamantbeschichtung und Geometrie ein leichtschneidendes Fräsen von Graphit und anderen hartspröden NE-Werkstoffen – sowohl trocken als auch nass. Die High-End-Fräserlinien, 567 und 577, warten mit extrem engen Toleranzen auf.

Bevor das Werkzeug ZECHA verlässt, wird es vermessen und das Verpackungsetikett für höchste Prozesssicherheit mit den Ist-Werten versehen. Die Lösung für preisbewusste Anwender, die auf hervorragende Qualität setzen, wird mit den SEAGULL2-Qualitäts-Fräsern der Serien 568 und 578 geboten.

SEAGULL2 576.T3 – VHM-Torusfräser mit kurzer Schlicht- und langer Schruppschneide

Die aus der internen Forschungs- und Entwicklungsabteilung stammende neue Serie der SEAGULL2-Familie sind die Torusfräser 576.T3. Mit ihren drei Zähnen sind sie eine Besonderheit am Markt und schaffen aufgrund ihrer kombinierten Geometrieeigenschaften und Schneidenabmessungen viel Spanraum für Zerspanvolumen und eine hohe Abtragsleistung beim Schruppen sowie feinste Eingriffsverhältnisse zum Schlichten.

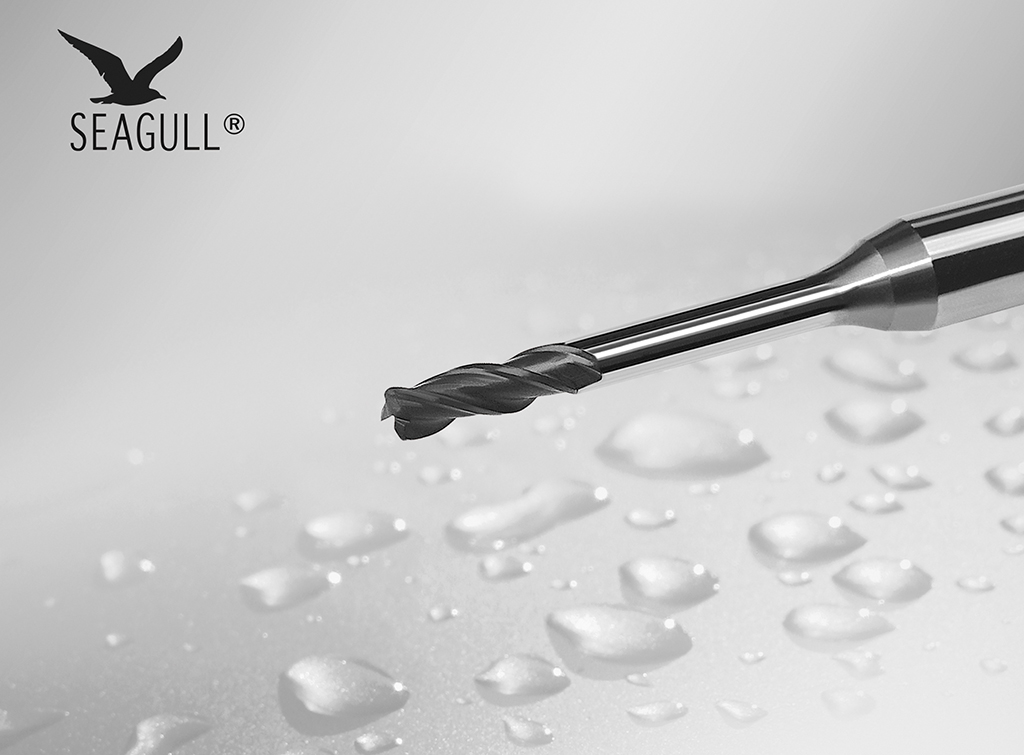

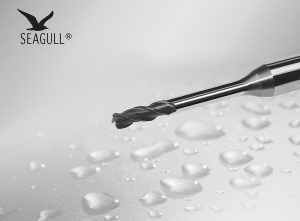

SEAGULL 2 576.T3

Dadurch wird bei der Bearbeitung von schmalen und tiefen Konturen der Schnittdruck für exzellente Oberflächen und maximale Standzeiten minimiert. Die spezielle Geometrie ermöglicht Rundlaufgenauigkeiten von 0,003 mm und Durchmessertoleranzen von – 0/0,010 mm bei einem Durchmesser kleiner 6,0 mm und einer Länge unter 70 mm. Der lange Nutauslauf bei einer Vielzahl an neuen Eckenradien realisiert auch in tiefen Konturen den Materialabtrag und verkörpert ein passendes Werkzeug für jedes Elektrodenuntermaß.
