Top-Spannmittel mit Top-Design

Seit diesem Monat stehen MAPALs Hydro Mill Chuck und Hydro DReaM Chuck 4,5° im neuen Design zur Verfügung. Dieses vereint geometrische und funktionelle Eigenschaften, sodass bessere Leistungen erzielt werden.

2517

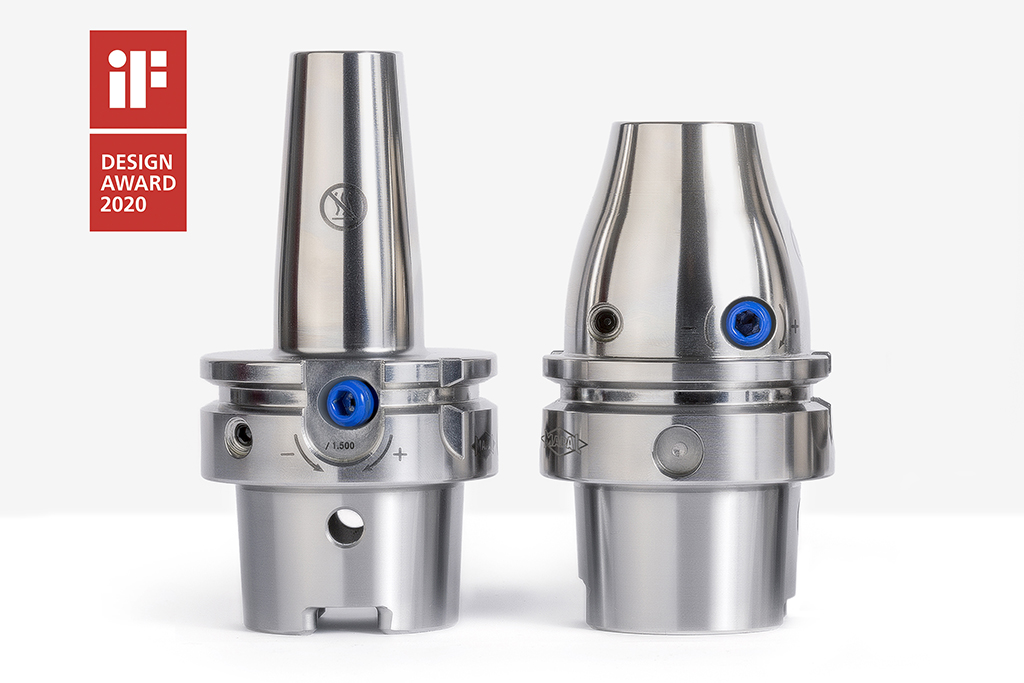

Seit November verfügbar – die neuen Spannfutter von MAPAL im ausgezeichneten Design. V. l. zu sehen sind das Hydro DReaM Chuck 4,5˚ und das Hydro Mill Chuck. (Bildnachweis: MAPAL)

Seit November 2020 sind die ersten beiden Baureihen der MAPAL Spannfutter im neuen, bereits preisgekrönten Design verfügbar. Beide Hydrodehnspannfutter-Baureihen – Hydro Mill Chuck und Hydro DReaM Chuck – im neuen Design vereinen erkennbar das Leistungsversprechen an Qualität und Funktion. Dies gelingt durch ein optimales Zusammenspiel von geometrischen und funktionellen Eigenschaften.

Das neu entwickelte Hydrodehn-Spannsystem ermöglicht hohe Bearbeitungsparameter durch hervorragende Stabilität und Genauigkeit. Es minimiert selbsterregte Schwingungen wodurch eingespannte Werkzeuge keinen Mikroschwingungen ausgesetzt werden. Das wiederum führt zu einer reduzierten Spindellast um bis zu 15 Prozent, ermöglicht eine deutlich längere Werkzeugstandzeit und garantiert optimale Oberflächengüten.

Zusätzlich sorgt die brillante Oberfläche, die MAPAL durch ein speziell entwickeltes Polierverfahren erzeugt, dafür, dass die Spannfutter schmutz- und korrosionsbeständiger sind. Anwender können das Werkzeug prozesssicher in der Aufnahme mit geringem Kraftaufwand spannen. Dafür sorgt das „Foolproof-Handling“, also eine einfache und selbsterklärende Handhabung der Spannfutter. Insbesondere beim Hydro DReaM Chuck 4,5° bedeutet dies eine erhebliche Zeitersparnis gegenüber anderen Spannmechanismen.

Das neue Hydrodehnspannfutter Hydro Mill Chuck ist speziell für das Spannen von Fräswerkzeugen mit HA-Schaft ausgelegt. Durch die hohe Temperaturfestigkeit von 80 °C auch bei sehr langen Fräszyklen, überzeugt es mit einer ausgezeichneten Prozesssicherheit und hohem Zeitspanvolumen bei hochdynamischen Fräsanwendungen von hochwertigen Bauteilen. Beispielsweise bei Bearbeitungen mit Drehzahlen bis zu 33.000 min-1, beim SPM (Structural Part Milling), HSC (High Speed Cutting) oder HPC (High Performance Cutting). Es ist universell für den Einsatz bei Schrupp-, Semi- und Schlichtoperationen geeignet.

Das Hydro DReaM Chuck 4,5° ist für Reib- und Bohranwendungen sowie zum Einsatz mit Schlichtfräsern optimiert. Es ermöglicht mit minimaler Störkontur durch die Spanneinleitung im HSK-Bund maximale Steifigkeit bei geringem Materialeinsatz. Die Außenkontur des Hydro DReaM Chucks ist eins zu eins an die DIN 69882-8 für Warmschrumpffutter angelehnt. Dadurch sind die Vorteile der Hydrodehnspanntechnik auf diese Anwendungen übertragbar.
