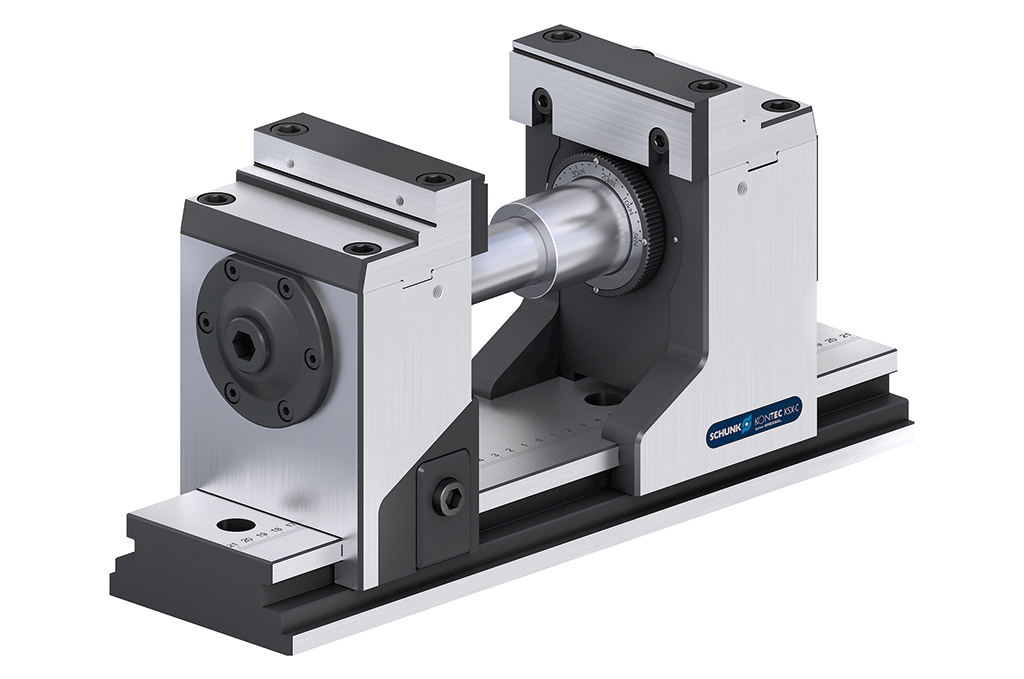

Ab sofort gibt es den wartungsfreien SCHUNK KONTEC KSX-C in vier Grundkörperlängen (330 mm, 430 mm, 500 mm, 630 mm) und jeweils zwei Bauhöhen (174 mm, 125 mm). Der 5-Achs-Spanner verfügt über zwei Backen, die anhand eines gelaserten Maßstabs präzise verschoben werden können. Die Spannkräfte lassen sich werkzeuglos zwischen 4 kN und 40 kN einstellen, gemessen direkt am Werkstück. Der Spanner bietet damit jede Menge Power für einen sicheren Halt auch bei minimalen Spannflächen.
Dank 160°‑Schnellspannung sind Werkstücke mit einer einzigen Hebeldrehung in weniger als einer Sekunde vibrationssicher und wiederholgenau gespannt. Da die Spannung auf Zug erfolgt, entsteht nur eine geringe Biegebelastung am Grundkörper. Zudem sorgen das lange Führungssystem und die Anordnung des Spannmechanismus für eine sehr steife, formstabile Aufspannung, wodurch sich ideale Voraussetzungen für eine präzise Bearbeitung der zweiten Seite ergeben.
Vollständig gekapselt
Sowohl der Antrieb als auch der Verstellmechanismus des 5-Achs-Spanners sind vollständig gekapselt und damit gegen Späne, Schmutz und Kühlschmiermittel geschützt. Zusätzlich verhindert das reinigungsfreundliche Design, dass sich Spänenester bilden. Der KONTEC KSX-C fügt sich nahtlos in den Systembaukasten für die hocheffiziente Werkstückspannung von SCHUNK ein. So lassen sich die Spannbolzen des Nullpunktspannsystems SCHUNK VERO-S ohne Einsatz einer Adapterplatte unmittelbar in den Grundkörper des 5-Achs-Spanners montieren.
In Verbindung mit dem Nullpunktspannsystem kann der Spanner in Sekundenschnelle und mit maximaler Wiederholgenauigkeit auf den Maschinentisch eingewechselt werden. Wahlweise lässt er sich mit Standard-, Alu- oder speziellen 5-Achs-Aufsatzbacken bestücken. Alternativ können Pendelplatten sowie zahlreiche andere Standardbacken aus dem weltweit größten Standardspannbackenprogramm von SCHUNK verwendet werden.
