Universell und flexibel

Mit der neuen S33 hat STUDER eine produktive CNC Universal-Rundschleifmaschine auf den Markt gebracht, die sich für individuelle Anforderungen eignet.

2182

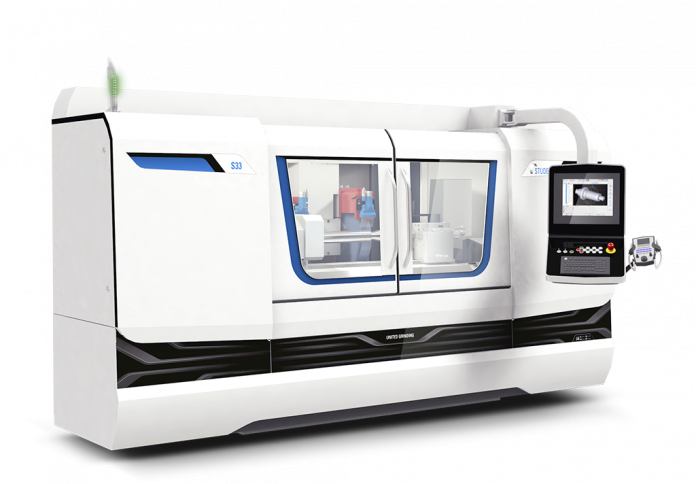

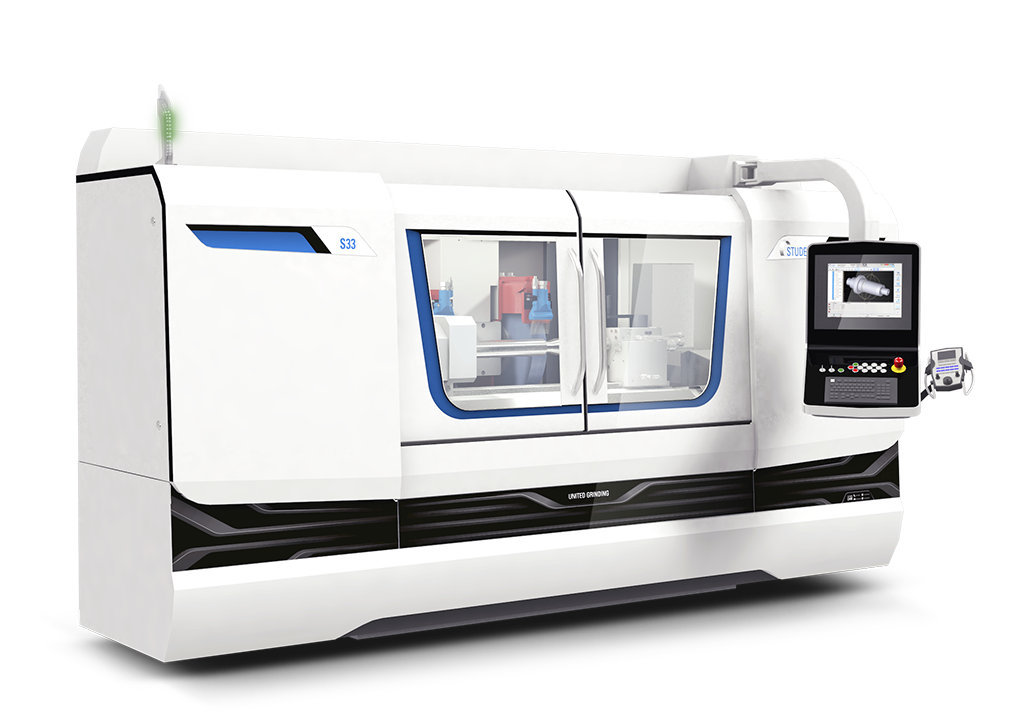

Die neue Studer S33 hier mit der Spitzenweite 1000 mm

Das Fundament der Universal-Rundschleifmaschine S33 bildet das Maschinenbett aus massivem Granitan S103. Dieses bietet dank seinem günstigen, thermischen Verhalten eine hohe Masshaltigkeit, kurzfristige Temperaturschwankungen gleicht der Mineralguss weitgehend aus. STUDER hat die Maschinenständer-Geometrie neu ausgelegt und mit einer innovativen Ständertemperierung ergänzt. Das sorgt für eine rasche und stabile Produktion. Die Befestigung des Abrichtgerätes auf der Doppel-T-Nut des Längsschlittens reduziert den Aufwand für das Ein- und Umrichten massiv.

Große Auswahl an Schleifspindelstockvarianten

Die S33 basiert auf dem STUDER Konzept des T-Schlittens. Sie verfügt neu über einen verlängerten Hub der X-Achse von 370 mm. STUDER bietet verschiedene Schleifspindelstockvarianten. Der Revolver-Schleifspindelstock kann bis zu zwei Außen- und eine Innenschleifspindel aufnehmen und macht automatisches Schwenken mit 1° Hirthverzahnung möglich, er ist außerdem mit der neusten Generation der Anfunksteuerung ausgestattet. Der Außen-Schleifspindelstock mit einer Scheibe rechts ist auf 0°, 15° und 30° einstellbar.

Ein- und Umrichtkosten reduzieren kann man dank dem Revolver-Schleifspindelstock mit mehreren Schleifscheiben und dem schnellen Einrichten mit der Einrichtungssoftware Quick-Set. Das Innen-, Außen- und Planschleifen in einer Aufspannung schafft die S33 spielend und führt zu einer noch höheren Effizienz in der Komplettbearbeitung. Das Schleifen von Formen und Gewinden ermöglicht die C-Achse mit wahlweise indirektem oder direktem Messsystem. Für das Schleifen von Futterteilen lässt sich die S33 zudem mit einem Futter-Werkstückspindelstock ausrüsten.

Software mit Erfahrung

Über hundert Jahre Schleiferfahrung stecken in StuderWIN, die eine sichere Programmierung und effiziente Nutzung ermöglicht. StuderTechnology berechnet zudem mittels weniger Angaben die exakten Schleifparameter automatisch und sekundenschnell. Dies bedeutet auf Anhieb eine gute Qualität und einen stabilen Prozess. Die optionalen Integrated-Module wie StuderForm, StuderThread oder StuderContourBasic erweitern die Funktionalität der Maschine.

Das Einrichten der Maschine nahe am Schleifprozess ermöglicht das Handbediengerät PCU. Dabei können mit der elektronischen Anschlifferkennung Nebenzeiten auf ein Minimum verkürzt werden. Die standardisierte Laderschnittstelle macht die S33 außerdem automatisierbar.

Auf einen Blick

  • Spitzenweiten 400, 650, 1000, 1600 mm
  • Spitzenhöhe 175 mm
  • Maximales Werkstückgewicht 150 kg
  • Thermische Stabilität durch innovative Ständertemperierung (Spw. 650 bis 1600 mm)
  • Doppel T-Nut für Abrichtsysteme
  • Zahlreiche Schleifkopfvarianten
  • Motorspindel inkl. Frequenzumformer für Revolver Schleifspindelstock
  • Konstante Schnittgeschwindigkeit serienmäßig
  • Software StuderWin mit StuderTechnology
  • Kurze Ein- und Umrichtzeiten mit STUDER Quick-Set
  • Flexibel erweiterbar mit Integrated-Softwaremodulen
  • Automatisierbar
