Das speziell für schnelle Ergebnisse sowohl bei der fertigungsintegrierten Prüfung als auch bei der Qualitätssicherung außerhalb der Fertigung konzipierte APODIUS Vision System 2D liefert zweidimensionale Analysen der Faserorientierung. Die Datenausgabeoptionen des Systems liefern zudem spezifische Soll-Ist-Vergleiche – ein wichtiges Werkzeug, um qualitativ hochwertige Ergebnisse bei der Faserverbundwerkstoff-Fertigung sicherzustellen.

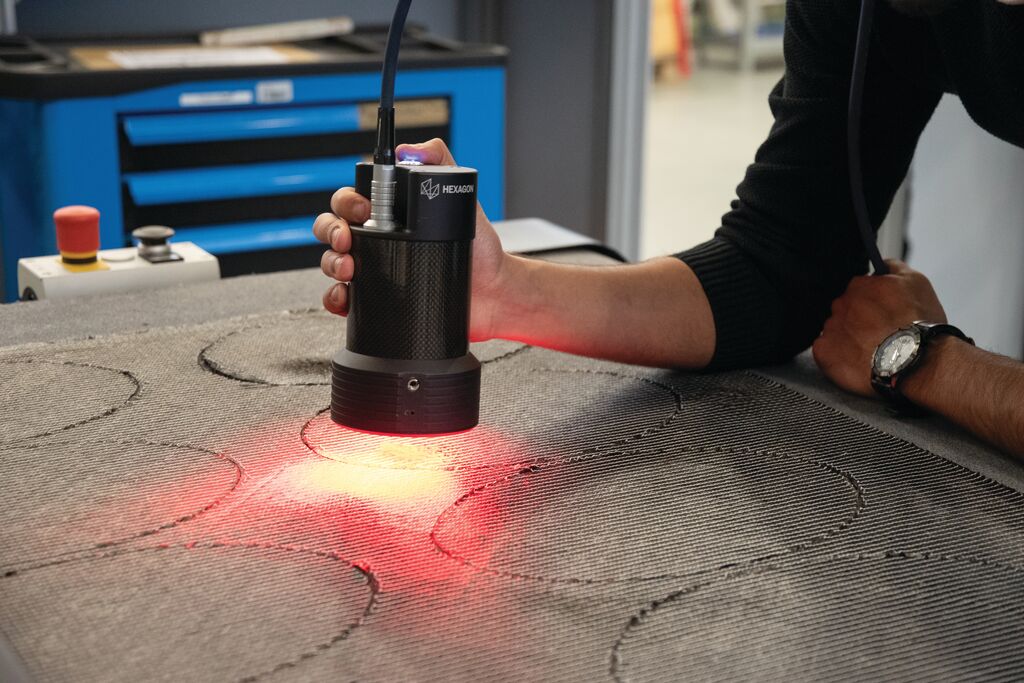

Das APODIUS Vision System 2D kombiniert den HP-C-V2D APODIUS Vision Sensor und die spezielle Softwareplattform APODIUS Explorer 2D in einem Produktpaket. Der speziell für die Bestimmung und Messung der Faserausrichtung auf der Composite-Oberfläche entwickelte HP-C-V2D APODIUS Vision Sensor prüft mithilfe von optischen Messungen die Gesamtverteilung der Faserorientierung sowie die Faservorzugsrichtungen mit einer Auflösung von bis zu einem Zehntel Grad.
„Das APODIUS Vision System 2D wurde entwickelt, um Herstellern von Carbonfaser-Produkten eine einfache und benutzerfreundliche Lösung für die Qualitätskontrolle an die Hand zu geben”, sagt Alexander Leutner, APODIUS Managing Director bei Hexagon Manufacturing Intelligence. „Mit einer präzisen und einfachen Lösung, die zur Analyse der Faserwinkel nicht unbedingt ein Referenzsystem benötigt, erleichtern wir einem größeren
Spektrum von FVK-Herstellern den Zugang zur Qualitätssicherung. Zudem gelingt es, ihnen mit unserer spezifischen Softwareplattform APODIUS Explorer 2D komfortabler denn je die Anforderungskonformität bzw. den Standard ihrer Bauteile zu garantieren.”
Dank Kombination aus direkter Bildverarbeitung, wählbarer Darstellung der Messwerte und einer automatischen Berichterstellung kann in der Produktion von Faserverbundbauteilen mit dem APODIUS Explorer 2D nun deutlich schneller als bisher geprüft werden. Um präzise Messungen zu gewährleisten, visualisiert die Software den gesamten Messprozess in Echtzeit. Unterschiedliche Datenausgabe- und Exportformate gestatten dabei weitere Analysen und die Dokumentation, einschließlich einer simultanen Farbanzeige des Teilmodells und der Messdaten für den Soll-Ist-Vergleich.
Das System eignet sich für trockene, halbfertige Faservebund-Bauteile, einschließlich geflochtener, gewebter, crimp-freier (Non-crimp Fabrics) und kundenspezifischer Trockengewebe. Des Weiteren lässt es sich ebenfalls einsetzen bei üblichen Composite-Oberflächen wie Prepregs, Nasslaminaten sowie ausgehärteten Teilen, bei denen die Faserstruktur erkennbar ist.
Das APODIUS Vision System 2D kann ab sofort bestellt werden.
