Be- und Entladen voll automatisiert

Zur Intec 2019 präsentiert FMB eine optisch gesicherte, kompakte Automationszelle mit seitlich herausgreifendem Roboter und Transportband zum Zu- und Abführen von Werkstücken.

3083

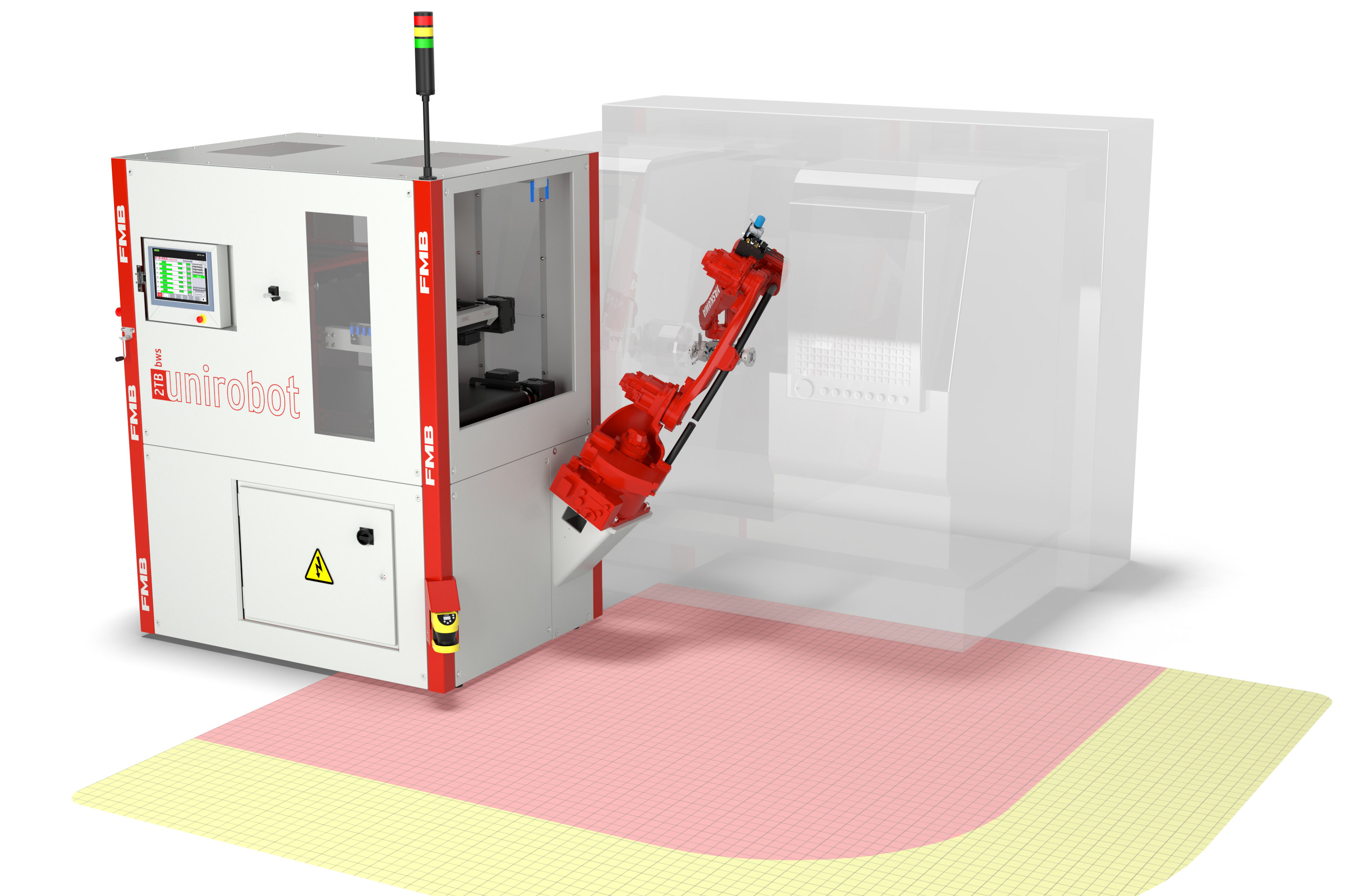

Flexibel dank seitlich herausgreifendem Roboter: Die kompakte Automationszelle unirobot 2TB bws von FMB.

Der Spezialist für automatisiertes Be- und Entladen von Werkzeugmaschinen FMB aus Faulbach präsentiert zur Messe Intec 2019 in Leipzig seine Automationszelle unirobot 2TB bws. Mit ihr lassen sich Bearbeitungs- und Drehzentren, Dreh-Fräsmaschinen sowie Maschinen der Umformtechnik automatisiert be- und entladen. Als Vorteil bietet die Automation den freien Zugang zu den Arbeitsräumen der Maschinen. Ermöglicht wird dies durch die Zugangssicherung über ein optisches System in Verbindung mit der sicheren Robotersteuerung. Ein Bodenscanner erfasst den gesamten Gefahrenbereich des Roboters. Entgegen bisherigen Ausführungen entfällt der Schutzzaun.

Die Roboter für dieses Automationssystem haben maximal 25 Traglast und bis 1811 mm Reichweite. In die Werkzeugmaschine kann bis 1550 mm weit hineingereicht werden. Sie sind auf der Basis der kompakten Automationszelle aufgebaut. Nur 1200 mm x 1600 mm Stellfläche reichen somit für das Gesamtsystem aus. Deshalb kann es neben der Arbeitsraumtür der Werkzeugmaschine stehen. Das gewährleistet den freien Zugang zur Werkzeugmaschine für einen Bediener, um beispielsweise zu rüsten oder manuell zu be- und zu entladen.

Besonders flexibel für unterschiedlich große Werkstücke ist der Werkstückspeicher der Automationszelle. Er besteht aus zwei Transportbändern, die als Pufferspeicher dienen. Das Zuführband, das die Rohlinge zur Aufnahmeposition des Roboters bringt, verfügt über vier Spuren. Deren Breite lässt sich zentral über eine Kurbel mit Anzeige der Position einstellen. Das einspurige Abführband transportiert die fertig bearbeiteten Werkstücke von der Ablageposition des Roboters zu den rückseitigen Stationen, an denen Bediener manuell die Bauteile abnehmen sowie Rohlinge auflegen. In der Standardausführung verfügt die Automationszelle über eine kompakte Steuerung für alle Funktionen einschließlich des Roboters. Zum Rüsten, Einrichten und Programmieren steht ein kompaktes, tragbares Bediengerät mit Touch-Screen zur Verfügung.

Als Option rüstet der Hersteller die Automationszelle mit der besonders komfortabel konzipierten Steuerung ERGOlogic aus. Sie lässt sich ergonomisch und intuitiv über einen Touch-Screen (12“ Bilddiagonale) bedienen. Ungeübte Nutzer führt ein integrierter Software-Assistent durch alle Funktionen beim Einrichten der Automationszelle. Das minimiert den Aufwand zum Training und zur Einarbeitung des Personals.

Die Automationszellen unirobot gibt es auch als Varianten mit klassischer Einzäunung und elektromechanisch überwachter Zugangstür.

FMB auf der Intec 2019 in Halle 3, Stand E04/F03.
