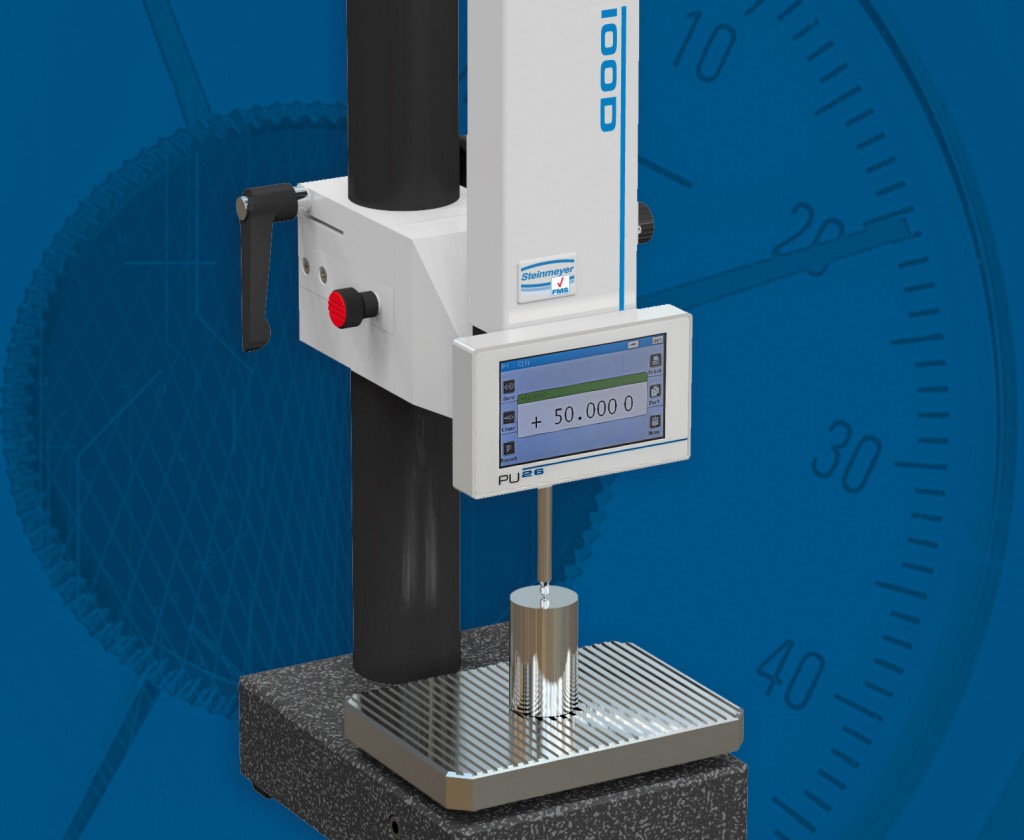

Der manuell verstellbare, inkrementale 100 mm Feintaster ist mit einer direkt am Feintaster montierten Anzeigeeinheit PU26 mit einer Auflösung von 0,1 µm ausgerüstet. Die Anzeigeeinheit visualisiert die Messergebnisse der hochpräzisen Längenmessung von gefertigten Werkstücken, Prüflingen, Messstiften oder Endmaßen. Sie kann zudem als Interface für die Weiterverarbeitung der erhobenen Daten auf dem PC genutzt werden. Die entsprechende Schnittstellen- und Visualisierungssoftware FMS-View ist im Lieferumfang enthalten.
Abbe’sches Komparatorprinzip sorgt für hohe Messgenauigkeit
Der Inkrementalfeintaster arbeitet auf der Basis eines optoelektronischen Messsystems. Auf dem Grundkörper des Feintasters ist eine Prismenwälzführung mit Maßstab montiert. Die Verstellung des Feintasters erfolgt über ein Handrad. Die Systemgenauigkeit beträgt kleiner 0,3 µm. Der Messbolzen befindet sich in einer Achse mit dem Messsystem und entspricht dem Abbe’schen Komparatorprinzip. Dessen Einhaltung garantiert die hohe Messgenauigkeit aller Inkrementalfeintaster der IKF-Serie von Feinmess Suhl.
