Vertikalschleifen komplexer Geometrien

DANOBAT hat sein Vertikalschleifmaschinen Modell VG-800 auf der EMO vorgestellt. Es handelt sich um eine Entwicklung für die Bearbeitung mittelgroßer Werkstücke (800 mm Durchmesser und 600 mm Höhe) mit hoher technischer Komplexität.

3317

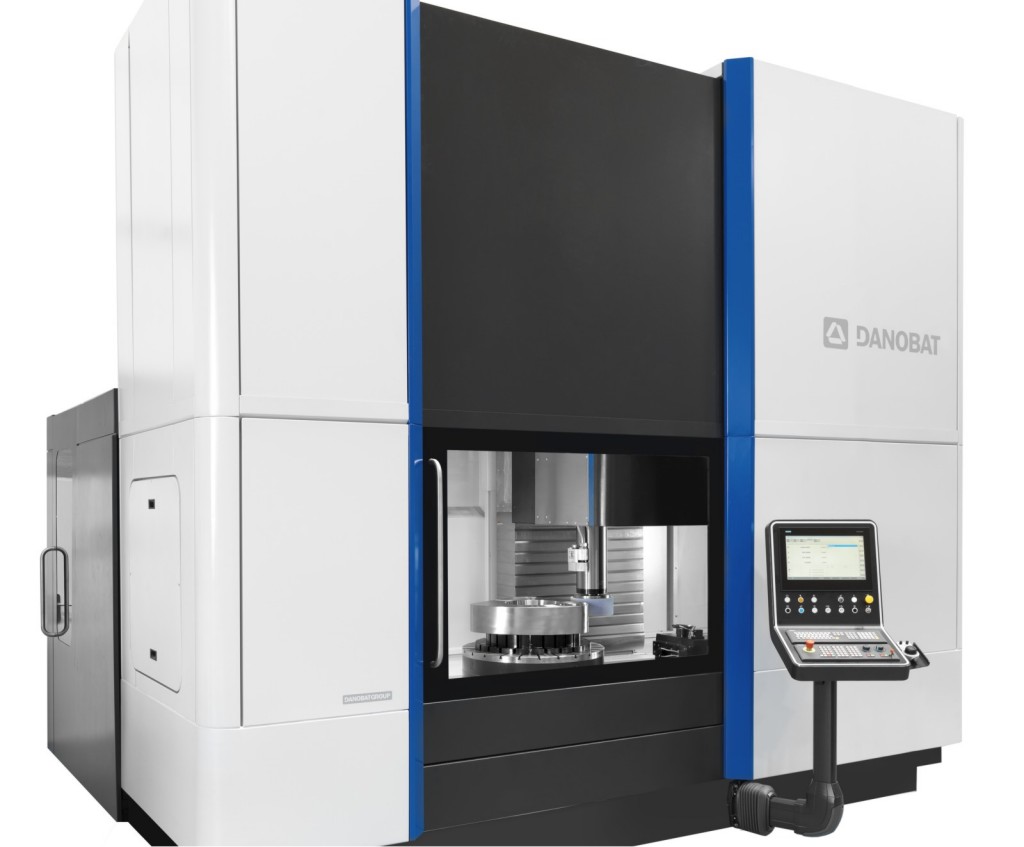

DANOBAT hat sein VG-800 Modell auf der EMO in Hannover vorgestellt.

Diese Variante, die das Ergebnis eines optimierten Engineerings ist, bietet eine kompakte Konstruktion mit unabhängig verfahrbaren Schlitten für höchste Präzision beim Positionieren. Sie ist in hohem Maße individuell anpassbar, sodass sie den Anforderungen aller Kunden gerecht werden kann.

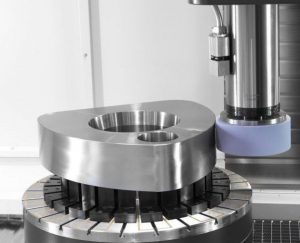

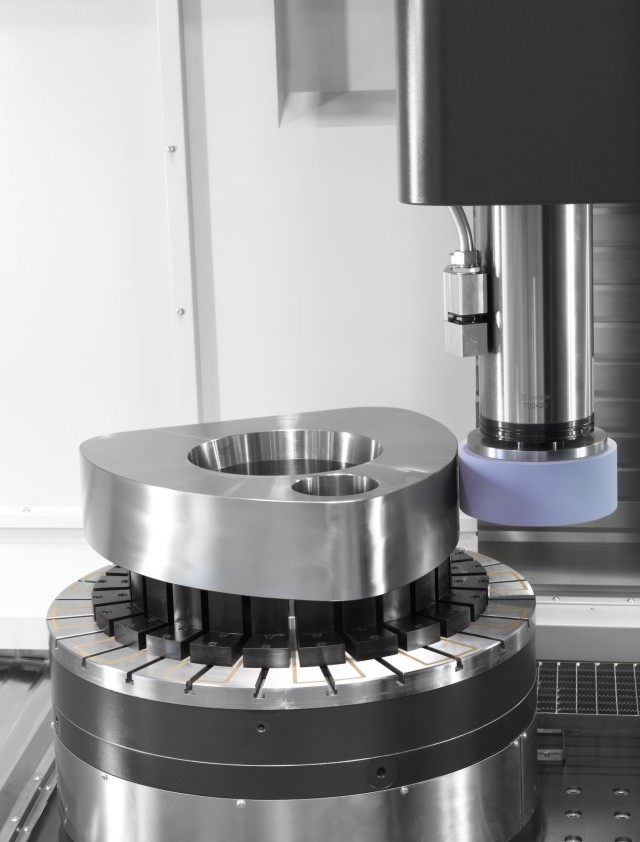

Außenschleifen mit der VG-800

Die VG-800 Serie besitzt einen Werkzeugrevolver mit zahlreichen Einstellungsmöglichkeiten, sodass diese Maschinen die notwendige Vielseitigkeit und Flexibilität für verschiedene Bearbeitungsvorgänge mit nur einer Aufspannung ausführen können.

Aufgrund ihrer Kapazität zur Aufnahme unterschiedlicher Technologien für Schleif-, Dreh-, Bohr-, Ausdreh-, Fräs- und Messtätigkeiten kann diese Entwicklung an die Bearbeitungsbedürfnisse des jeweiligen Kunden angepasst werden.

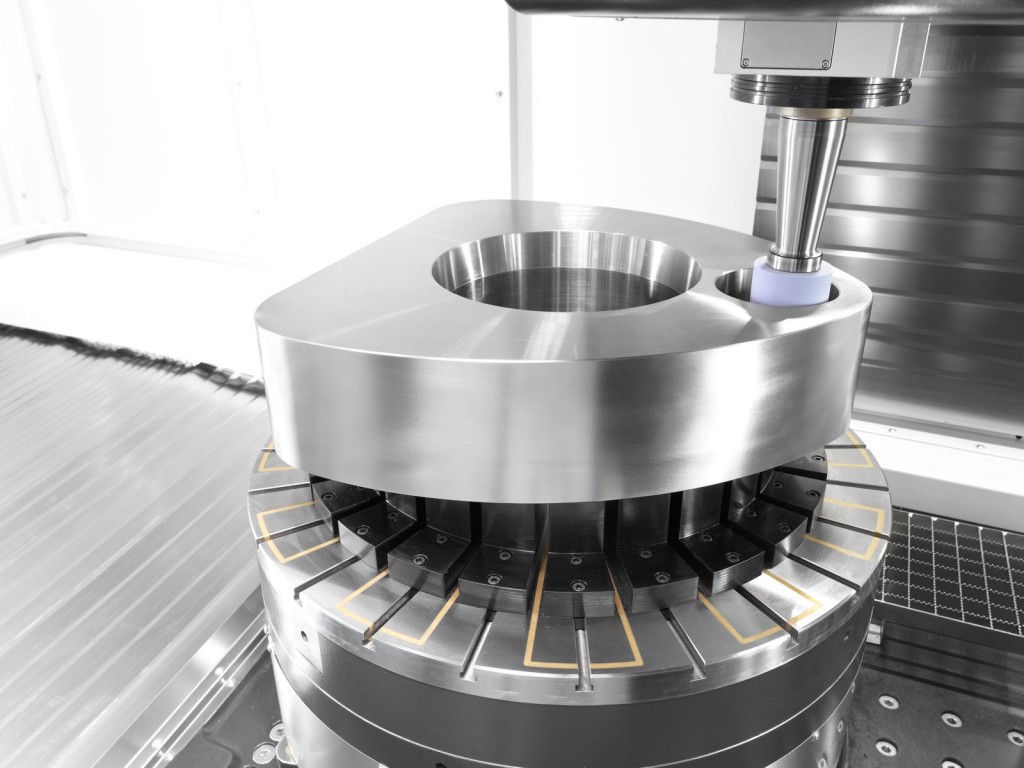

Innenschleifen mit der VG-800

Diese Maschine ist mit einem Hauptspindelstock, einem Hochfrequenzspindelstock für Innenschleifen und einer Planschleifspindel ausgestattet, die alle von DANOBAT entwickelt wurden.

Die VG-800 Maschine besitzt ein Messwerkzeug für Innen-, Außen-, Plan- und Kegeldurchmesser, mit dem Zwischenmessungen ausgeführt und flexible Lösungen für hohe Bearbeitungspräzisionswerte angeboten werden.

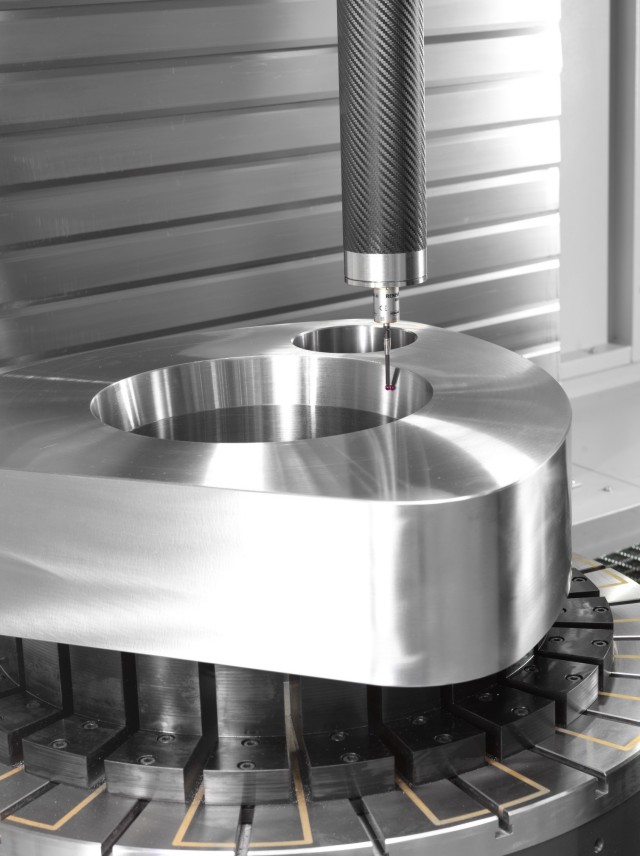

Die VG-800 Maschine besitzt ein Messwerkzeug für Innen-, Außen-, Plan- und Kegeldurchmesser.

Die C-Achse ist außerdem hydrostatisch ausgeführt, wodurch eine Rundheit unter einem Mikron und eine optimale Oberflächenausführung erreicht wird.

Der Linearmotor der X-Achse wird von einem Glasmaßstabsystem überwacht und auf eine kontrollierte Temperatur abgekühlt. Damit verfügt die Maschine über die notwendigen dynamischen Kapazitäten für hochpräzise Interpolationen.

Diese Ausführung bietet auch die DoGrind-Software von DANOBAT mit einer Bibliothek an Schleif-, Dreh- und Messprogrammen sowie einem Modul für Energieeinsparung und Nachhaltigkeit.
