Auffälligstes Merkmal der Spannmodule ist ein optionaler, federbetätigter Konusverschluss, der die Wechselschnittstelle der Module automatisch verriegelt, sobald der Spannbolzen ausgehoben wird. Der Schnellverschluss verhindert in Kombination mit der integrierten Ausblasfunktion, dass sich Späne oder Schmutz in der Schnittstelle festsetzen. Ohne dass sich die Bauhöhe verändert, verriegelt er das letzte Einfallstor der ansonsten bereits komplett abgedichteten Module.
Einzugskraft und Steifigkeit weiter erhöht

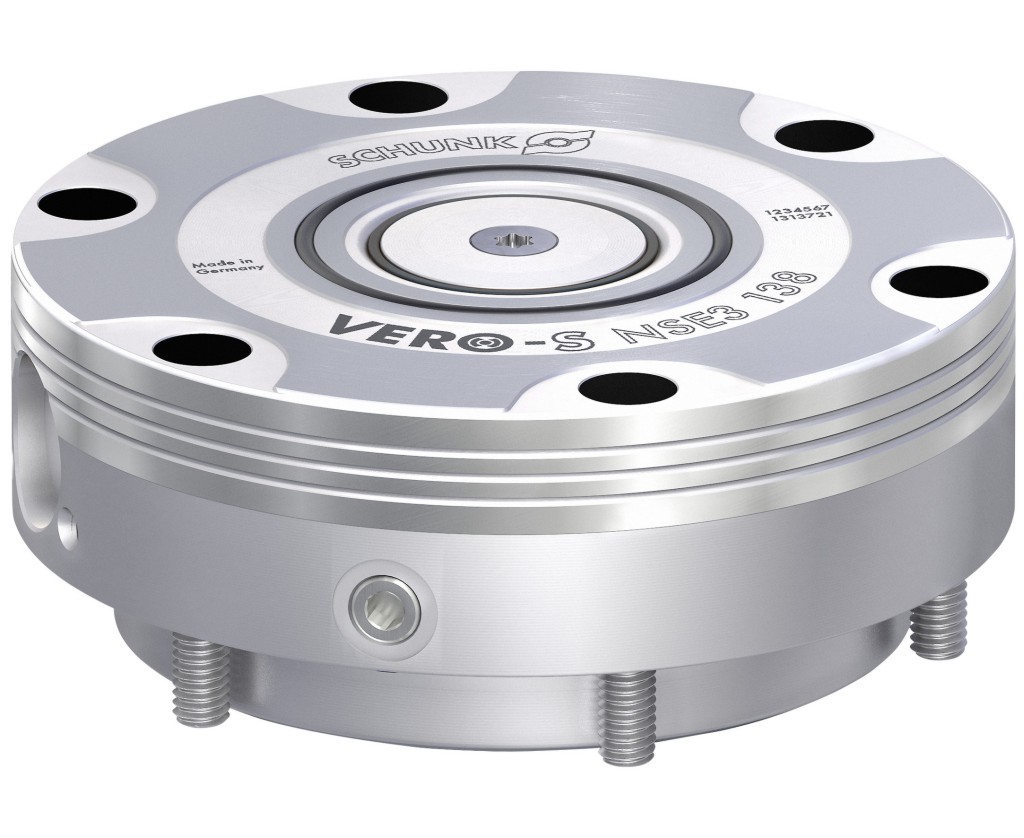

SCHUNK erhöht beim VERO-S NSE3 138 nochmals die Leistungsmerkmale. Eine Einzugskraft von 8.000 N beziehungsweise 28.000 N mit aktivierter Turbofunktion sowie eine erhöhte Formstabilität des Modulkörpers kommen der Steifigkeit von Spannlösungen zugute. So können auch höchste Kippmomente und Querkräfte zuverlässig aufgenommen werden, wenn beispielsweise an der Sohle gespannte Teile in der Höhe bearbeitet werden.
Die Fixierung beziehungsweise Positionierung erfolgt auch bei den Premiummodulen über einen Kurzkegel mit einer Wechselwiederholgenauigkeit < 0,005 mm. Dies gewährleistet selbst bei anspruchsvollsten Bearbeitungen eine maximale Präzision. Dank einer konischen Passung können die Spannbolzen auch außermittig und damit besonders einfach in die Module gefügt werden. Die eigentliche Spannung erfolgt ohne externe Energiezufuhr über Federkraft, ist formschlüssig und selbsthemmend. Die Werkstücke bleiben auch dann sicher gespannt, wenn der Druck im Luftsystem plötzlich abfallen sollte. Zum Öffnen der Spannmodule genügt ein Pneumatiksystemdruck von 6 bar.
Komfortable Abfrage
Für eine maximale Prozesssicherheit lassen sich die beiden Spannschieberpositionen „offen“ und „geschlossen“ serienmäßig über Staudruck abfragen. Optional ist der Einsatz eines Positionssensors möglich, über den zusätzlich eine Verriegelung ohne Bolzen detektiert werden kann. Je nach Gewindedurchmesser der verwendeten Spannbolzen liegen die Haltekräfte bei 35.000 N (M10), 50.000 N (M12), 75.000 N (M16). Sämtliche Bauteile, wie Grundkörper, Spannbolzen und Spannschieber sind in gehärtetem Edelstahl ausgeführt, absolut korrosionsbeständig und damit sehr langlebig. Spezielle Auflagezonen erleichtern die Reinigung und gewährleisten eine perfekte Plananlage von Spannmitteln und Werkstücken. Die Premiummodule sind voll kompatibel zum bisherigen VERO-S Baukasten, der mittlerweile über 1.000 Kombinationsmöglichkeiten für die effiziente Werkstückspannung umfasst.
SCHUNK auf der EMO 2017: Halle 3, Stand E55
