Für die hochgenaue Messung von längeren Prüflingen bietet Mahr jetzt die Präzisionslängenmessmaschine Precimar PLM 1000-E. Das High-End-Messsystem dient der absoluten und relativen Messung von Präzisionsprodukten und Prüfmitteln bis 1.000 mm. Der Messplatz ist eine Weiterentwicklung bzw. Erweiterung der Precimar PLM 600-E. Die Neuerungen bieten dem Nutzer mehr Komfort und bringen mehr Präzision und Sicherheit in die Messungen – deshalb steht das „E“ im Namen auch für „Economy“. So verfügt der Längenkomparator über die bewährte MarEcon-Steuerung. Die Messmaschine realisiert dabei auch automatisierte Messabläufe, macht so Messungen effizienter und minimiert den Einfluss durch den Bediener. Der Anwendungsbereich der Precimar PLM Serie ist von 600 mm auf 1.000 mm erweitert worden.
Zwei neue Funktionalitäten zeichnen das Messsystem aus: ein modularer motorischer Objekttisch und die neue Höhenverstellung des Objekttisches in Z. Die jetzt motorisierte Y-Achse ermöglicht eine schnelle Umkehrpunktbestimmung und damit eine schnellere Kalibrierung von Prüfmitteln. Durch die Automatisierung in der Y-Achse werden subjektive Einflüsse bei der Messobjektantastung verringert. Eine manuelle Y-Verstellung ist dabei weiterhin möglich. Eine automatische Messkraftnachführung während der Umkehrpunktsuche bei allen Messverfahren steht ebenfalls zur Verfügung. Das Z-Führungssystem inklusive Maßstabssystem hat Mahr nun auch bei der Precimar PLM 1000-E integriert. Vorteil für den Nutzer: mehr Steifigkeit der Z-Achse. Die motorisierte Kippachse (TB) dient dem präzisen Ausrichten des Prüflings.
Das High-End-Messsystem zeichnet sich durch eine geringe Längenmessabweichung (MPEE1 = (0.085 + L/1500) µm, Positionsabweichung (0,07 + L/2000) µm) aus. Über die im Standard mitgelieferte Softwarefunktion „Freies Messen dynamisch“ kann der Benutzer Messungen an dünnwandigen (elastischen) Messobjekten durchführen, die mit realen Messkräften verformt und damit fehlerhaft gemessen werden würden.

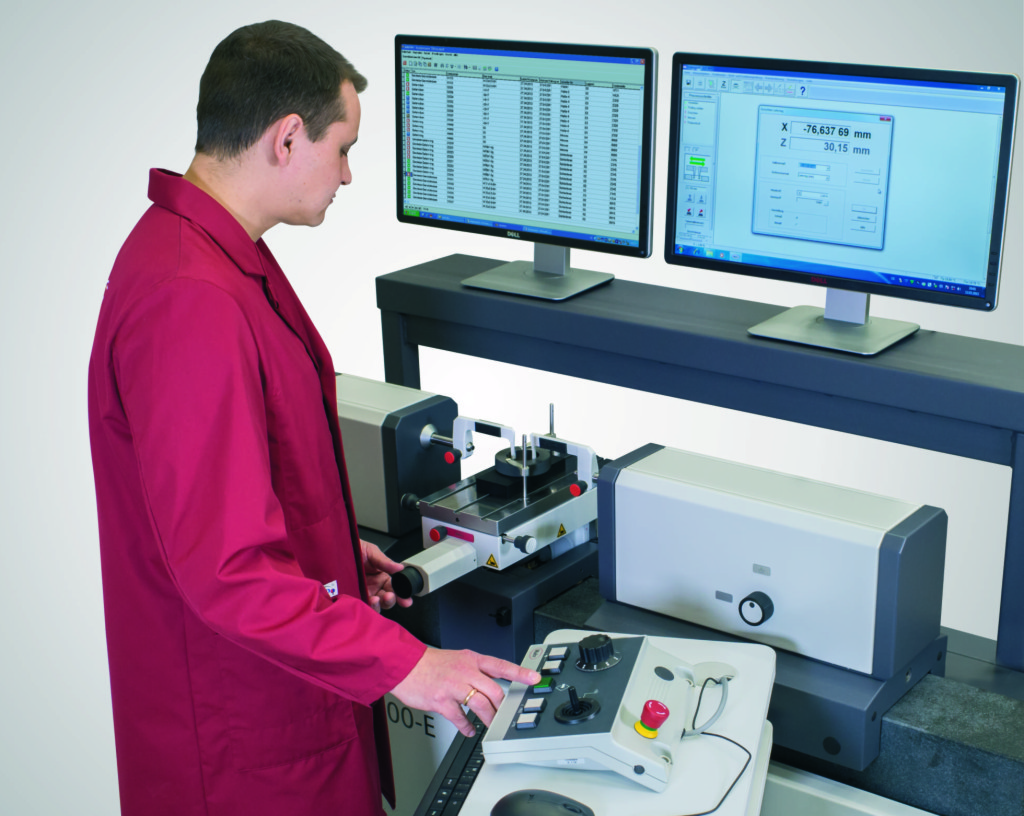

Alle Messungen erfolgen mit der bedienerfreundlichen Precimar 828 WIN-Software mit der Möglichkeit zur Prüfmittelüberwachung durch die Software Precimar GMS 100. Der Nutzer steuert die Maschine von einem mobilen und ergonomischen Bedienpult. Dieses positioniert er exakt dort wo er es braucht und führt so jeden Handgriff ökonomisch aus. Über TFT-Monitore, die in optimaler Blickrichtung des Bedieners angebracht sind, wird die Messung per Software durchgeführt. Die Messdaten können durch verschiedene Schnittstellen exportiert werden.
Das DAkkS-/DKD-Labor von Mahr in Göttingen ist für die Kalibrierung horizontaler Längenmessgeräte akkreditiert und bietet weltweit die Dienstleistung an, DAkkS-/DKD-Kalibrierscheine für Längenmessgeräte auszustellen. Die Kalibrierung erfolgt mit mechanischer Antastung an rückgeführten Endmaßen. Der Kundennutzen ist, dass die Kalibrierung genauso wie die späteren Messungen durchgeführt wird und dadurch sehr zuverlässig ist. Durch eine Kalibrierung erhalten Mahr-Kunden objektive Messergebnisse und dokumentieren so ihre Fertigungsqualität.
Die Marktvorstellung der Precimar PLM 1000-E erfolgte im Mai 2017.
