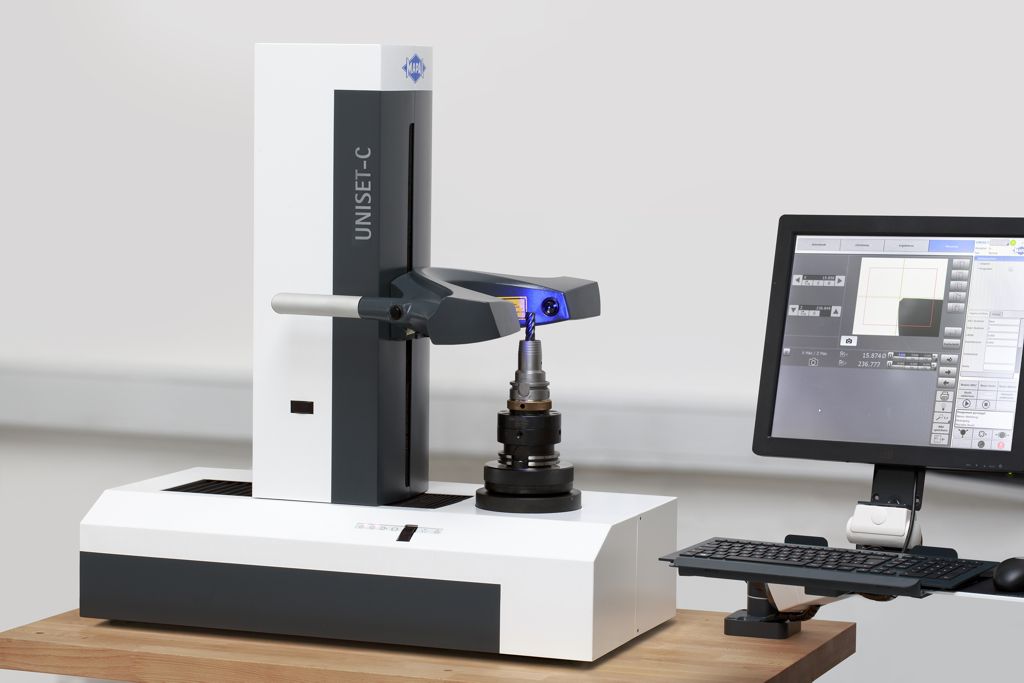

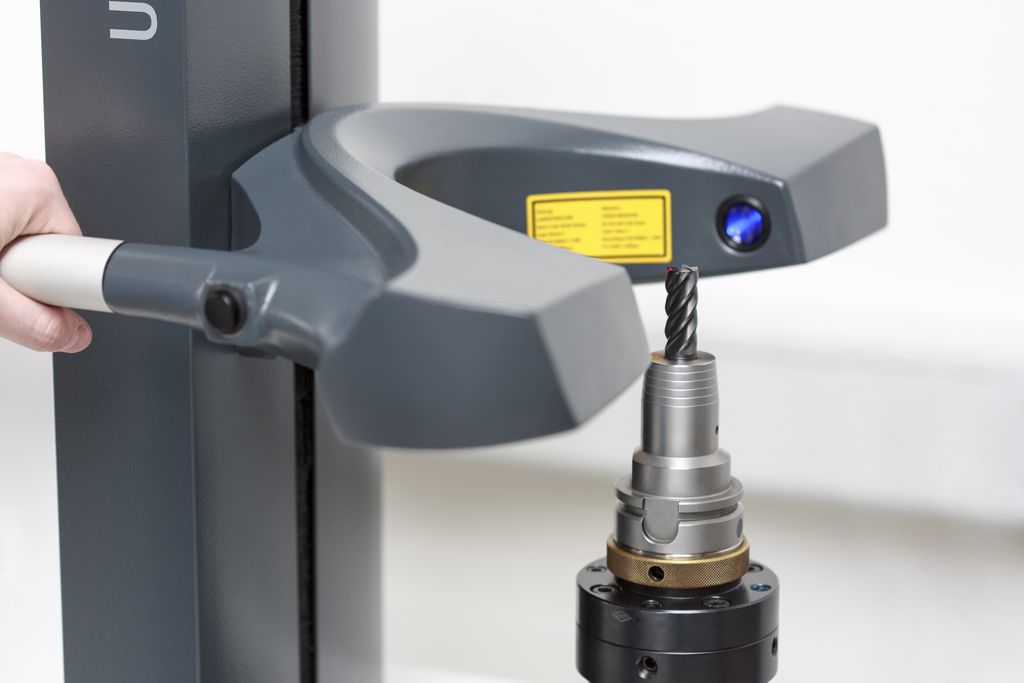

Bei der Entwicklung des neuen Einstellgeräts UNISET-C von MAPAL stand vor allem eines im Vordergrund: das einfache Handling beim optischen Einstellen und Messen im Einstiegssegment. Das UNISET-C ist kompakt gebaut, das zu vermessende Werkzeug gut zugänglich. Der Messbügel mit optischer Messkamera und dimmbarer Gegenlichtquelle lässt sich unkompliziert mittels Handgriff in der Horizontalen und Vertikalen auf die gewünschte Position verfahren. In den Handgriff ist eine Sensorsteuerung integriert, die bei Berühren den Laser im Messbügel aktiviert. Der Laser vereinfacht ein schnelles Anfahren auf die gewünschte Werkzeugposition, da die aktuelle Kameraposition durch einen roten Lichtpunkt immer ersichtlich ist. Vor allem feste Werkzeuge, beispielsweise VHM- oder PKD-Werkzeuge, können mit dem UNISET-C schnell und einfach vermessen beziehungsweise eingestellt werden. Der maximale Werkzeugdurchmesser beträgt 400 mm, die maximale Werkzeuglänge liegt ebenfalls bei 400 mm.
Hohe Softwarequalität
Die bereits in anderen Einstellgeräten eingesetzte Software UNISET von MAPAL ist mit ihren bedienerfreundlichen Messfunktionen an das UNISET-C angepasst. Ein stark vereinfachter Bedienermodus mit vordefinierten Einstellprogrammen für bestimmte Werkzeugtypen erleichtert die Arbeit auch bei unregelmäßiger Nutzung des Geräts. Bereits integrierte Regelgeometrien ermöglichen es, innerhalb weniger Sekunden vollautomatische Messungen durchzuführen. Zum schnelleren Aufrufen oder Protokollieren von Werkzeugdaten steht optional das System Balluff zur Verfügung. Die Software UNISET kann zudem speziell auf die Einsatzbedingungen beim Kunden angepasst und erweitert werden.
