Spezialisten für die Mikrozerspanung – jetzt auch abgedichtet

Die TRIBOS Polygonspanntechnik von SCHUNK für die Mikrozerspanung. Um die Potenziale modernen HSC-Schneiden und -Spindeln noch umfassender zu erschließen, bietet SCHUNK die Baureihen TRIBOS-RM, TRIBOS-Mini und TRIBOS-Mini SVL ab sofort auch als abgedichtete Version zur Direktspannung von Mikrowerkzeugen mit innerer Kühlmittelzufuhr an.

3566

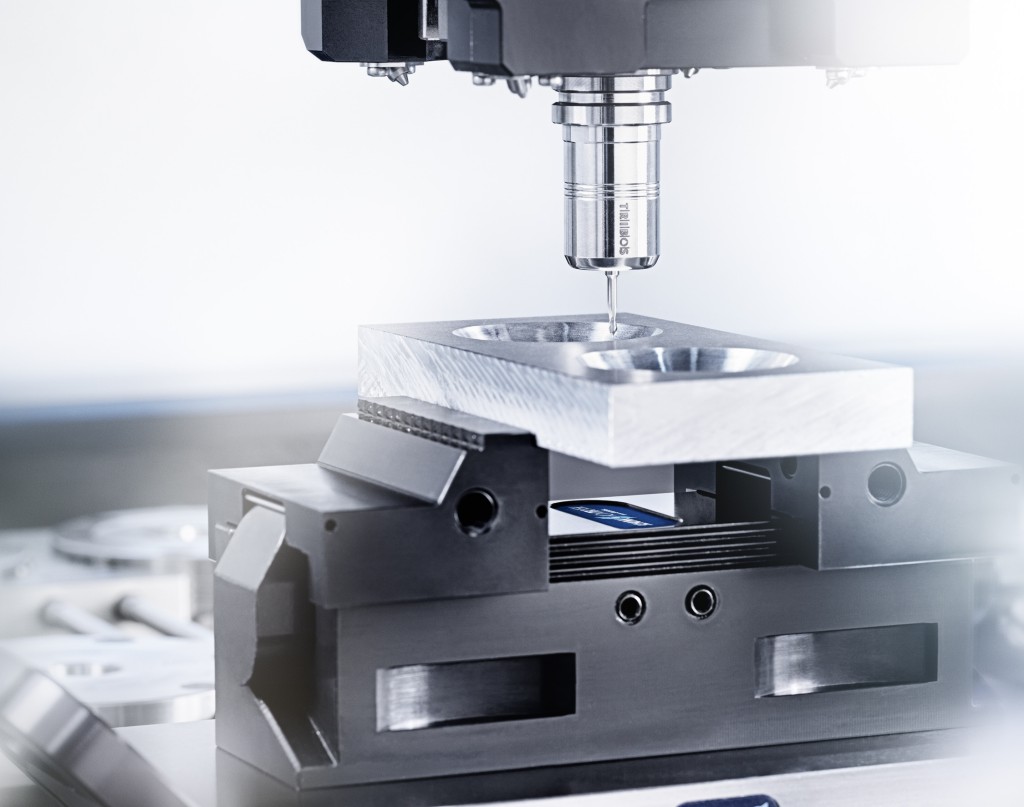

Die SCHUNK Präzisionswerkzeughalter TRIBOS-Mini und TRIBOS-RM sind in der Medizintechnik, in der optischen Industrie, im Mikroformenbau, in der Luftfahrtindustrie sowie in der Uhren- und Schmuckindustrie weit verbreitet.

Vor allem bei tiefen Bohrungen und beim Nutenfräsen gewährleistet die innere Kühlmittelzufuhr, dass Späne zuverlässig aus dem Eingriff der Schneide entfernt und abtransportiert werden. Zudem sorgt sie für eine optimale Kühlung der Werkzeugschneide. Beides in Kombination ermöglicht noch längere Standzeiten der hochwertigen Werkzeuge und exakte Ergebnisse am Werkstück.

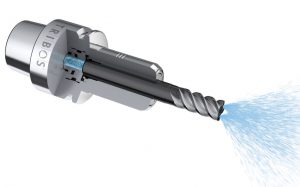

TRIBOS-RM, TRIBOS-Mini und TRIBOS-Mini SVL gibt es ab sofort standardmäßig auch als staub- und kühlmitteldichte Version.

Darüber hinaus verhindert die Abdichtung zuverlässig, dass Späne oder Staub in die Aufnahme beziehungsweise in die Spindel eindringen. Im ersten Schritt bietet SCHUNK die staub- und bis 80 bar kühlmitteldichte Version für die Präzisionsaufnahmen TRIBOS-RM HSK-E 40 und HSK-E 32 mit ø 3 mm, 6 mm und 12 mm, TRIBOS-Mini HSK-E 40 und HSK-E 32 mit ø 3 mm und 6 mm sowie für die Verlängerungen TRIBOS-Mini SVL mit ø 3 mm und 6 mm an.

Mechanisch unempfindlich und hochpräzise

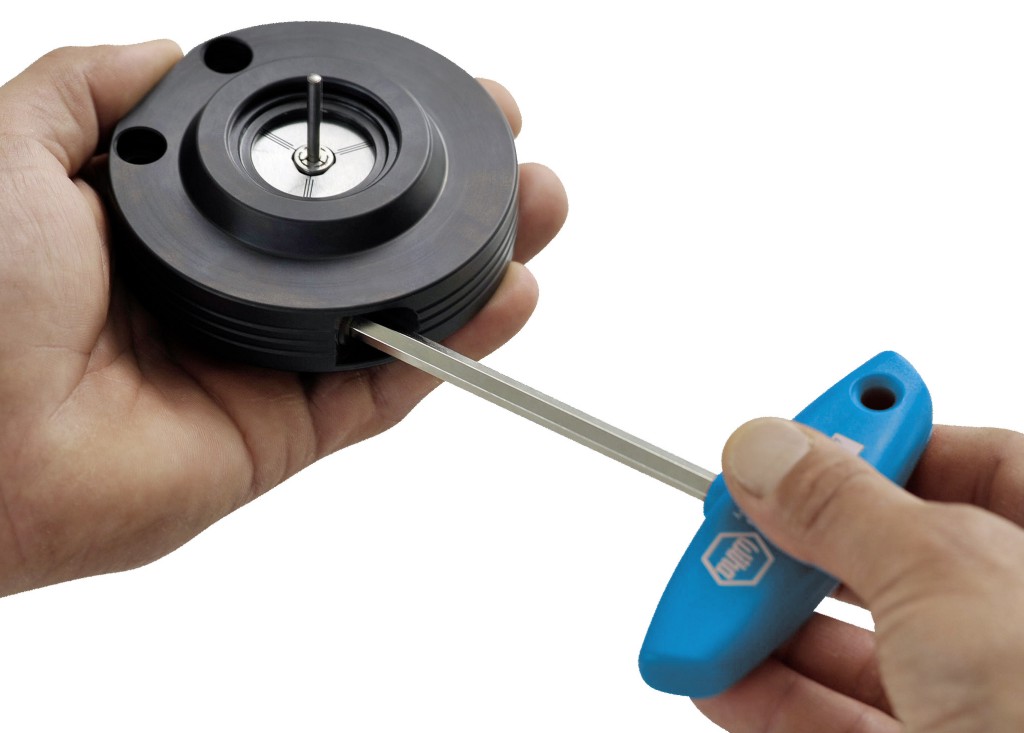

Mit der Handspannvorrichtung TRIBOS SVP Mini lassen sich die Werkzeuge im Handumdrehen präzise wechseln.

Bereits in der Standardausführung überzeugen die Aufnahmen mit einer Rundlauf- und Wiederholgenauigkeit < 0,003 mm bei einer Ausspannlänge von 2,5 x D sowie einer Wuchtgüte G 2.5 bei 25.000 min-1 beziehungsweise sogar ultra-feingewuchtet mit einer Wuchtgüte G 0.3 bei 60.000 min-1. Mit ihnen lassen sich hinsichtlich der Maßhaltigkeit und Oberflächengüte auch anspruchsvollste Vorgaben realisieren. Sie sind für alle Werkzeugschäfte in h6-Qualität geeignet und je nach Typ mit bis zu 205.000 min-1 getestet.

Da die Werkzeughalter ohne bewegliche Teile arbeiten, sind sie mechanisch unempfindlich und gewährleisten eine nahezu wartungs- und verschleißfreie Spannung. Auch nach mehreren Tausend Spannvorgängen tritt keinerlei Materialermüdung auf. Mithilfe einer hydraulischen Spannvorrichtung ist der Werkzeugwechsel innerhalb weniger Sekunden prozessstabil erledigt.
