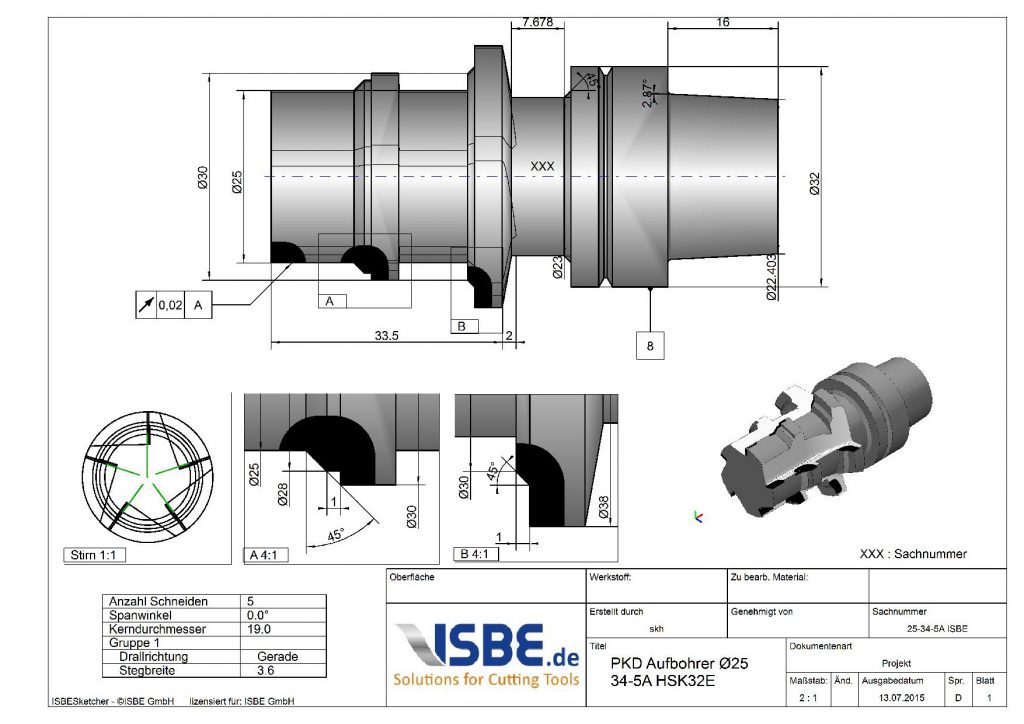

Das einfache und schnelle Erstellen von Werkzeugzeichnungen für Präzisionswerkzeuge mit gelöteten PKD- oder HM-Schneiden garantiert seit der Einführung des TD Sketcher DIAMOND zahlreichen Anwendern enorme Zeit- und Kosteneinsparungen. Durch das assistentengeführte Auslegen von Werkzeugparametern, PKD-/HM-Schneiden und der automatischen Verschneidung mit der Außenkontur des Werkzeuges, lassen sich selbst komplexe Profilwerkzeuge ohne CAD Kenntnisse in wenigen Minuten definieren.

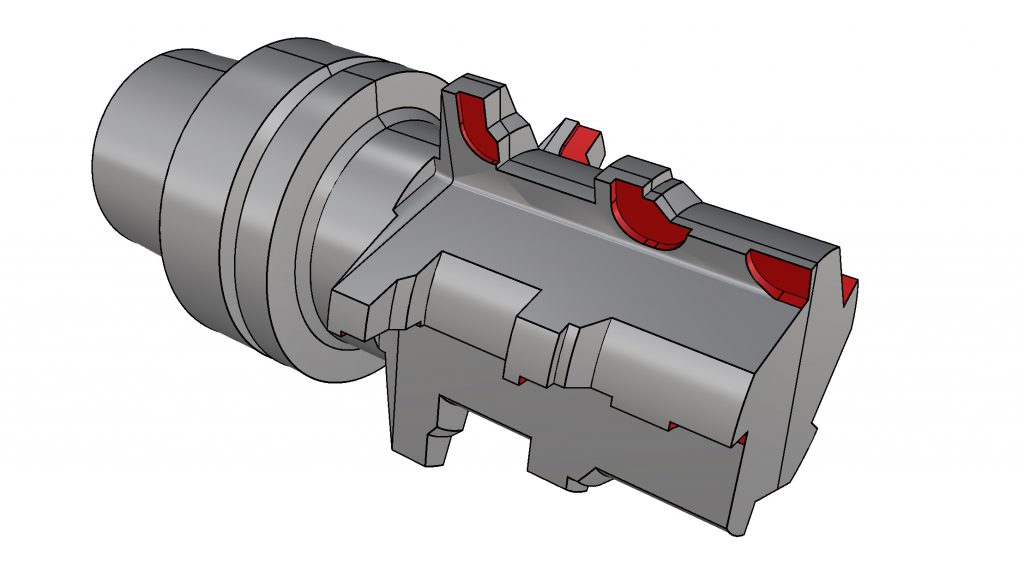

Mit der neuen Software ISBE TD Sketcher CAM können 3D-Modelle mit Spannut und Plattensitzen direkt aus dem TD Sketcher DIAMOND abgeleitet werden. Das 3D-Modell wird als Flächenmodell (STEP) generiert und kann in vorhandene CAM-Systeme für die Fertigung des Werkzeuggrundkörpers übernommen werden. Aufwendige Konstruktionen im CAD entfallen.
Auf Knopfdruck lassen sich zudem die PKD-/HM-Schneiden als DXF für die Bereitstellung der Bestückung exportieren. Eine zusätzliche Berechnung der Flächen und effektiven Schneidenlängen erleichtert die genaue Kalkulation der Halbzeugkosten bereits in der Projektierungs- bzw. Angebotsphase.
Die ISBE TD Sketcher Suite sowie die neue TD Sketcher CAM Software wurden speziell für Präzisionswerkzeuge entwickelt und abgestimmt. Eine kurze Einlernphase ermöglicht den Einstieg in die Software ohne aufwendige CAD Schulungen.
