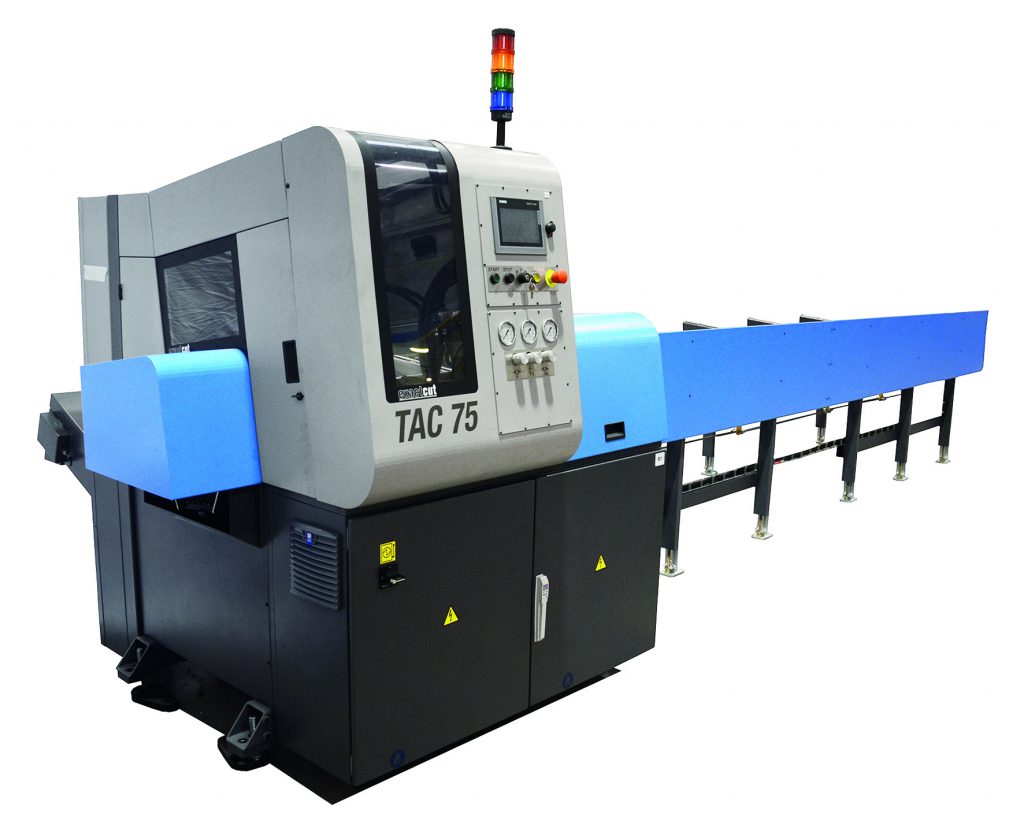

Der Werkzeugmaschinenhersteller BOMAR präsentierte auf der tube 2016 in Düsseldorf die Hochleistungskreissäge ExactCut TAC 75. Diese Kreissäge der T-Serie von ExactCut in Säulenausführung und mit Vollverkleidung dient hauptsächlich zur effektiven Trennung von Rundstangen und Rohren im Winkel von 90°. Sie bietet den Anwendern einen schnellen und einfachen Einstieg in die Welt der Highclass Serienproduktion. Auf der Messe wurde interessierten Fachbesuchern die Gelegenheit geboten, sich von der hohen Maschinenperformance zu überzeugen. Beispielsweise benötigt die Abtrennung eines 50 mm langen Abschnitts von einer Rundstange der Stahlgüte 42CrMo4 mit 40 mm Durchmesser nur eine Schnittzeit von ca. 3 Sekunden bei einer Zykluszeit von etwa 4,5 Sekunden. Das hierzu verwendete Hartmetall-Sägeblatt weist einen Durchmesser von 250 mm mit einer 80er Zahnung auf.

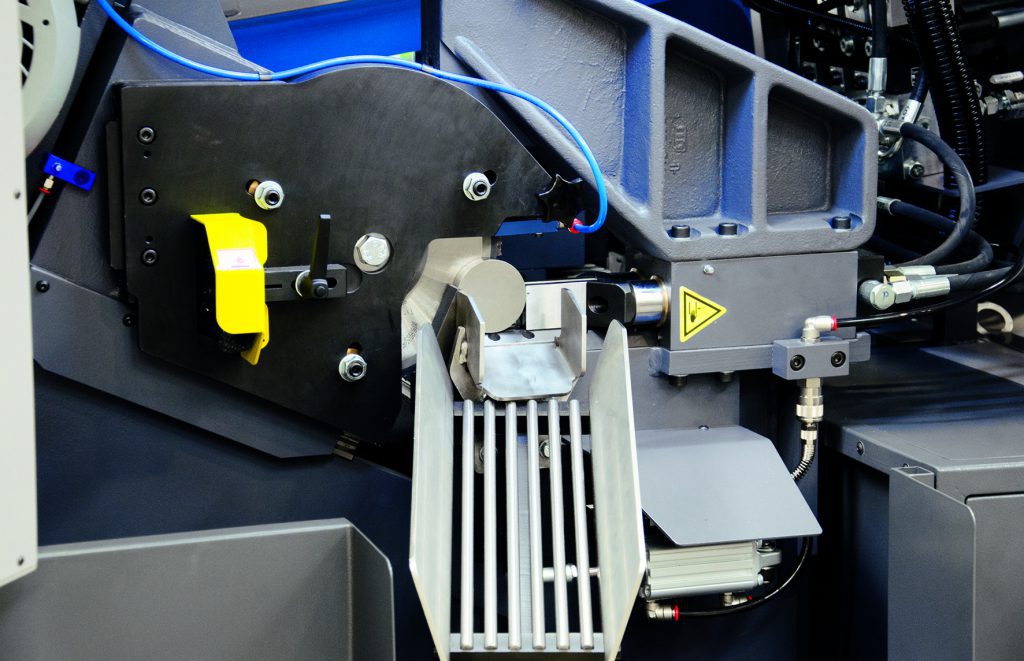

Um eine möglichst hohe Standzeit des Sägeblatts sowie beste Schnittergebnisse zu erzielen, bestehen maßgebliche Maschinenbauteile aus Mineralguss, um die Vibrationen gering zu halten. Dies unterstützt zudem einen geräuscharmen Betrieb der robusten Kreissäge. Der Sägekopf wird auf spielfrei vorgespannten Linearführungen und einer hochpräzisen Kugelumlaufspindel mit leistungsstarkem Servoantrieb bewegt.
Die Steuerung ist mit einem bedienerfreundlichen Dialogsystem ausgestattet. Es führt den Werker schnell und gezielt mit Hilfe eines Touch-Screen-Displays durch alle Einstellungen. Die intuitive Bedienung auf der graphischen Oberfläche ist in kurzer Zeit erlernbar. Im Falle von Wartungsarbeiten bieten integrierte Video-Tutorials eine bewährte Hilfestellung. Zur Nutzung der Fernwartung stellt der Anbieter eine Internetverbindung zur Verfügung.
Eine Laser Material Detektion sorgt für genaue und schnelle Materialerkennung am Vorschubschlitten, um kürzeste Zykluszeiten zu erzielen. Ein anpassbares Schräglademagazin mit bis zu 6 m Länge, diverse Sortiereinrichtungen inklusive eines möglichen Robotereinsatzes ermöglichen ein umfassendes Handling des Materials und der Werkstücke sowie eine Integration in Fertigungsstraßen.

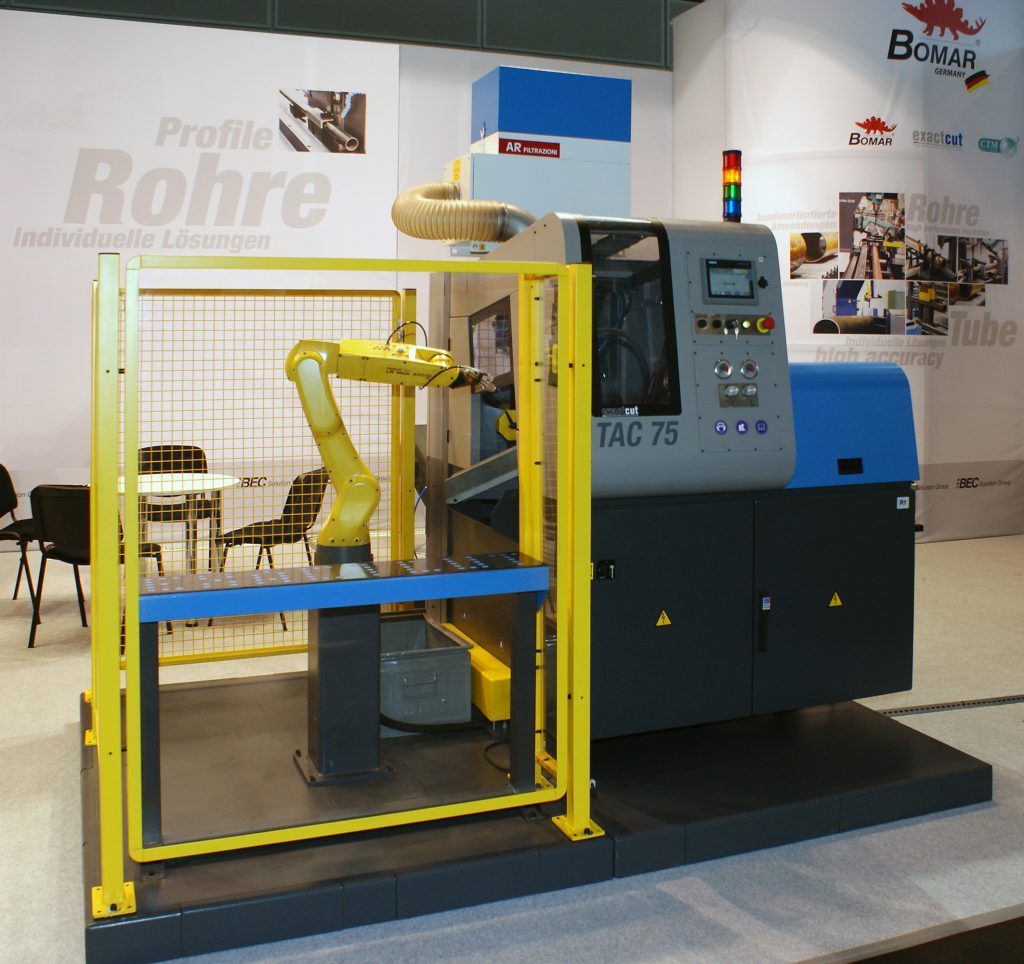

Um nachstehende Bearbeitungen wie Sortier-, Bestückungs- oder Zerspanungsprozesse an die Sägeanlage anzubinden, wurde in Zusammenarbeit mit Fanuc ein Roboter gestütztes Zuführsystem entwickelt. So kann das abgetrennte Werkstück nach dem Sägen z.B. direkt an eine Drehmaschine übergeben werden. Stehen mehrere Maschinen zur unmittelbar nachfolgenden Bearbeitung zur Verfügung, so kann die Übergabe an die jeweils freie Maschine erfolgen. Anderenfalls wird das Puffern bzw. Stapeln der Werkstücke vorgenommen. Diese effiziente Einbindung der Kreissäge ExactCut beruht auf dem hohen Kommunikationsgrad dieses Sägeautomaten.
