Haas Automation erweitert Produktlinie

Der US-amerikanische Werkzeugmaschinenhersteller hat seine Bohr-/Gewindebohr-/Fräs-Produktlinie durch die DT-2 und die DM-2 erweitert.

4055

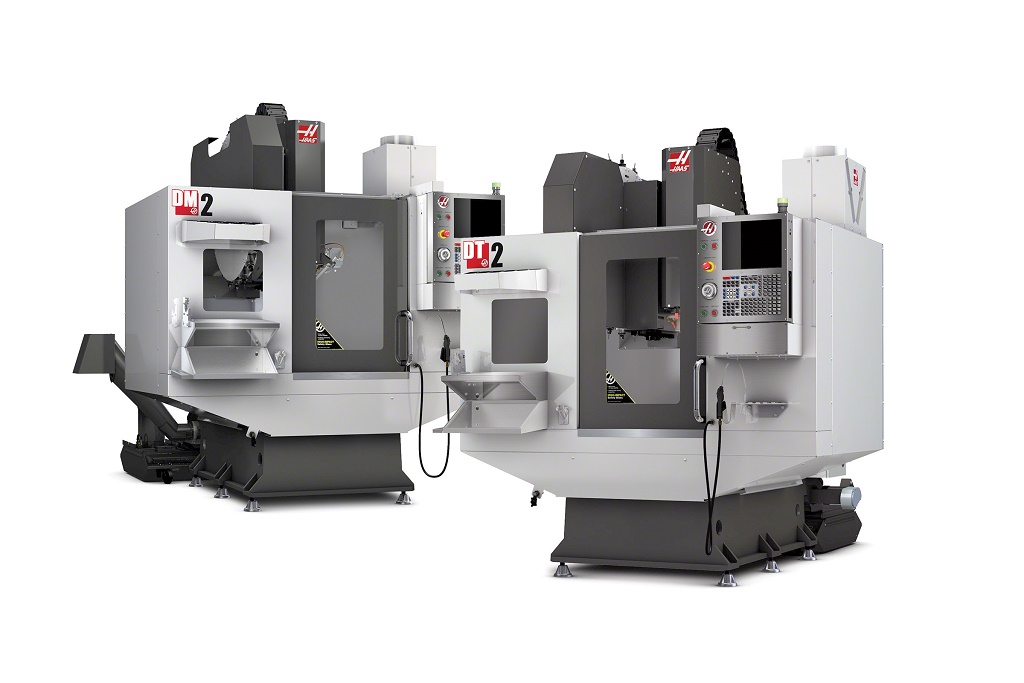

Haas DT-2 und DM-2

Diese beiden schlanken Hochgeschwindigkeitszentren bieten die gleichen Beschleunigungen, schnellen Achsenbewegungen und kurzen Werkzeugwechselzeiten wie die kleineren Modelle. Allerdings besitzen sie zusätzliche 203 mm Verfahrweg auf der X-Achse und an Tischlänge, wobei sich ihr Platzbedarf nur unwesentlich erhöht.

Mit Ausnahme des Spindelkonus und des Werkzeugwechslers sind die Spezifikationen der DT-2 und DM-2 identisch. Die DT-2 ist eine BT30-Maschine mit einer Spindel mit Inline-Direktantrieb und 15.000 min-1 sowie einem seitlich angeordneten High-Speed-Werkzeugwechsler mit 20+1 Magazinplätzen. Als Sonderzubehör ist eine Spindel mit 20.000 min-1 erhältlich. Die DM-2 dagegen ist eine BT40-Maschine mit einer Spindel mit Inline-Direktantrieb und 15.000 min-1 sowie einem seitlich angeordneten High-Speed-Werkzeugwechsler mit 18+1 Magazinplätzen. Die beiden neuen Bearbeitungszentren erlauben das synchronisierte High-Speed-Gewindebohren bis 5000 min-1 und mit bis zu vierfacher Rückführgeschwindigkeit, um die Gewindebohrzyklen zu verkürzen.

Beide Maschinen besitzen einen Arbeitsbereich von 508 x 406 x 394 mm und einen 864 x 381 mm großen T-Nutentisch. Durch den größeren Tisch, den längeren Verfahrweg auf der X-Achse sowie den größeren Arbeitsbereich können mühelos mehrere Spannvorrichtungen und Mehrspindel-Drehtische montiert werden, was die Flexibilität des Einrichtens und der Produktion erhöht. Trotzdem ist es aufgrund der kleinen Stellfläche möglich, mehrere Maschinen nebeneinander zu installieren, um die wertvolle Grundfläche der Werkstatt möglichst effizient auszunutzen.

An beiden Maschinen ist die Spindel mit einem 11,2 kW Vektorantrieb ausgestattet, der ein Bearbeitungsdrehmoment von 62 Nm zur Verfügung stellt. Die direkte Kopplung der Spindel mit dem Antriebsmotor verringert die Wärmeentwicklung, verbessert die Kraftübertragung und gewährleistet eine ausgezeichnete Oberflächenqualität. Bei beiden Maschinen erreichen die Vorschübe eine Geschwindigkeit von 30,5 m/min. Die Eilgänge von 61 m/min und die hohen Beschleunigungswerte sorgen in ihrer Kombination für kürzere Zykluszeiten und einen höheren Durchsatz.

Ein schräg angeordnetes Leitblech gewährleistet im Innenraum der DT-2 und DM-2 eine effiziente Späneabfuhr. Der als Sonderzubehör angebotene doppelte Spiralspäneförderer transportiert die Späne zur Maschinenrückseite, so dass mehrere Maschinen dicht nebeneinander aufgestellt werden können. Für die Großserienproduktion ist ein rückseitiger Spiralspäneförderer lieferbar. Das kontinuierliche Kühlmittel-Spülsystem mit 170-l-Tank gehört zur Grundausstattung, während eine programmierbare Kühlmitteldüse und eine innere Hochdruck-Kühlmittelzufuhr (IKZ) als Sonderzubehör erhältlich sind. Zur weiteren Steigerung der Produktivität steht eine breite Palette an Sonderzubehör, darunter eine Software zur Hochgeschwindigkeitsbearbeitung, drahtlose Messtaster zur Werkzeug- und Werkstückeinstellung sowie eine 4. und 5. Achse, zur Verfügung.
