Präzise 100%-Inline-Prüfung von Bremsscheiben

Blum-Novotest zeigt innovative Inline-Mehrstellenmesstechnik auf der CONTROL 2016

3303

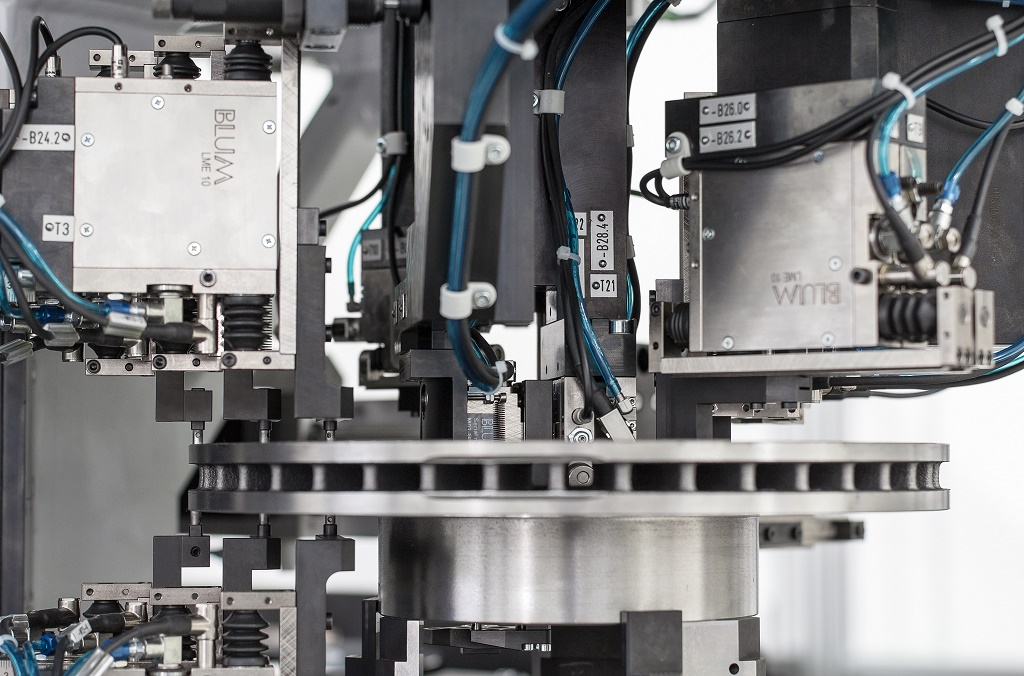

Bei der dynamischen Messung von Bremsscheiben werden die Messdaten für Dimensionen wie Durchmesser, Höhen und Wanddicken von jeweils 20 Messtastern aufgenommen.

Blum-Novotest, ein Anbieter von innovativer und qualitativ hochwertiger Mess- und Prüftechnologie, stellt die hochpräzise und dynamische Messung von Bremsscheiben in den Mittelpunkt des Messe-Auftritts auf der CONTROL in Stuttgart. „Die zumeist taktile Erfassung der Werte erfolgt dynamisch bei rotierender Bremsscheibe. Zeitgleich werden Messdaten für Dimensionen wie Durchmesser, Höhen und Wanddicken von jeweils 20 Messtastern aufgenommen“, erläutert Peter Mösle, Vertriebsleiter des Geschäftsbereichs Mess- und Prüftechnik. „Unter extremen Bedingungen wie Gussstaub oder Temperaturschwankungen können Wiederholgenauigkeiten von unter 1 µm erzielt werden. Dies erfordert eine Temperaturerfassung und -kompensation von Werkstück und Maschine. Die auf 3-Schichtbetrieb ausgelegten Anlagen erreichen dabei kürzeste Taktzeiten von unter 20 Sekunden.“

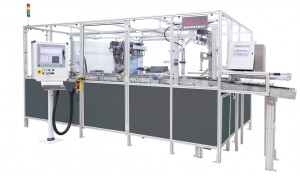

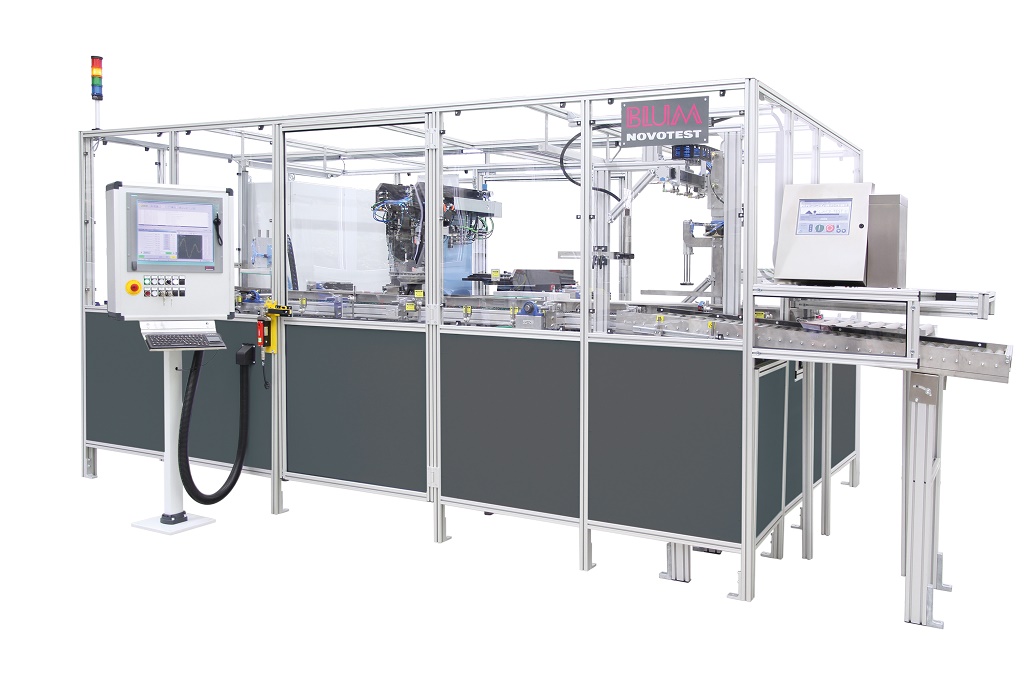

Inline-Messung mit der Mehrstellenmessmaschine von Blum-Novotest für die 100%-Messung von Bremsscheiben.
Inline-Messung mit der Mehrstellenmessmaschine von Blum-Novotest für die 100%-Messung von Bremsscheiben.

Neben geometrischen Merkmalen werden Rundlauf und Konzentrizität sowie weitere Form- und Lageabweichungen beurteilt. Die qualitative Bewertung der Bremsscheiben, die sicherheitsrelevante Bauteile sind, wird durch die BLUM-eigene Mess- und Auswertesoftware UMS durchgeführt. Über die integrierte Q-DAS Schnittstelle erfolgt die Anbindung an die übergeordnete Qualitätsdatenerfassung.

Mit den zunehmenden Anforderungen an Präzision und Produktivität in der Fertigung steigen auch die Anforderungen an eine fertigungsnahe Qualitätssicherung. Die Mehrstellenmessmaschinen von Blum-Novotest dienen der hochpräzisen 100%-Inline-Prüfung von Bremsscheiben. Die Verkettung im Takt der Bearbeitungsmaschine ermöglicht die Prozessregelung ohne Hauptzeitverlust. Über Trenderkennung und definierte Eingriffsgrenzen errechnet die BLUM-Software noch vor dem Überschreiten zulässiger Toleranzen für jedes Merkmal entsprechende Maschinenkorrekturdaten. Mittels Korrekturschnittstelle wird die Bearbeitungsmaschine automatisch zurück auf die Toleranzmitte geregelt. Durch den geschlossenen Regelkreis können die geforderten Toleranzen ohne manuellen Eingriff optimal eingehalten werden.



Namhafte Automobilhersteller und -zulieferer vertrauen auf die bewährte und zuverlässige Technik der BLUM Messmaschinen. Seit 1985 liefert das Unternehmen hochpräzise, dynamisch arbeitende Mess- und Rissprüfanlagen zur 100%-Kontrolle von Bremsscheiben in die Produktionsumgebung der OEM und ihrer Partner. Laufzeiten von mehr als 15 Jahren sind für diese robusten Maschinen dank kontinuierlicher Service- und Anpassungsunterstützung eher die Regel als die Ausnahme. Der Support von BLUM umfasst neben der Wartung der Anlage die Erweiterung auf zusätzliche Produkttypen und bei Bedarf einen kompletten technischen Retrofit.

Aus individuellen Sonderlösungen wurden zwischenzeitlich modulare Konzepte zur Prüfung von Bremsscheiben entwickelt. Egal ob Vollguss-, Leichtbau- oder Verbundbremsscheibe, ob innen- oder außenbelüftet: Die BLUM-Mehrstellenmessmaschinen können mit verschiedenen Bausteinen konfiguriert werden – passend für die spezifischen Anforderungen. Beispielsweise kann der Fokus auf der hochautomatisierten Adaption der taktilen Messtechnik auf verschiedene Bremsscheibentypen liegen. Oder der Kunde benötigt aufgrund erweiterter Prüfanforderungen zusätzliche Stationen zur Riss- und Eigenfrequenzprüfung der Bremsscheiben. Auf Wunsch liefert Blum-Novotest die Gesamtautomation gleich mit.

Mit der Erfahrung aus mehr als 25 Jahren bei der Prüfung von Bremsscheiben wurden bisher über 150 Anlagen an Automotive-Produktionsstandorte in ganz Europa geliefert. „Über das europäische Ausland hinaus produzieren unsere Kunden auch in Asien und Amerika“, ergänzt Peter Mösle. „Die Automobilindustrie fordert standortunabhängig ein identisches Qualitätsniveau. Auch für diese Märkte bieten wir mit unseren modularen Inline-Mehrstellenmessmaschinen passende Lösungen zur 100%-Prüfung von Bremsscheiben an.“

Blum-Novotest auf der CONTROL in Stuttgart in Halle 3 Stand 3406
