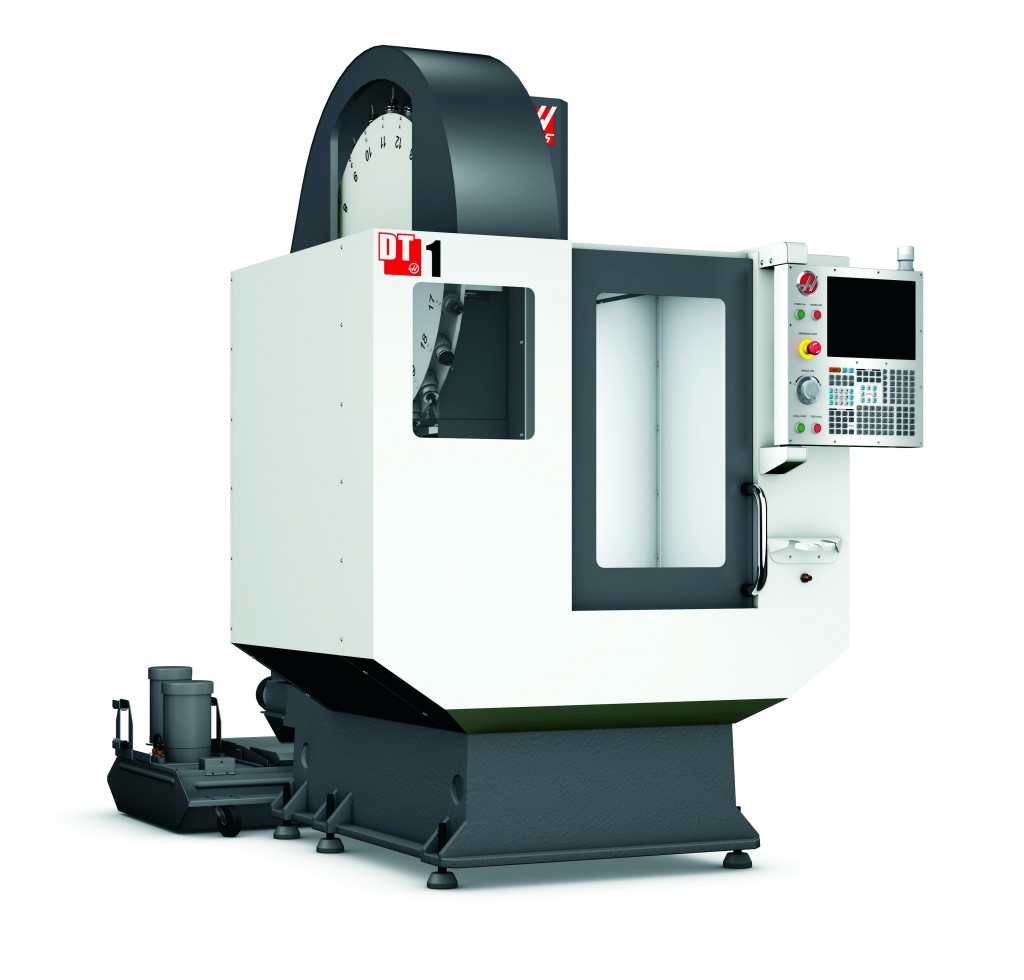

Das Bohr-/Gewindebohrzentrum DT-1 von Haas Automation, Inc. ist jetzt mit einer Inline-Spindel mit Direktantrieb und einer Drehzahl von 20.000 min-1 erhältlich. Damit sind die Kunden in der Lage, bei kleinen Werkzeugen größere Vorschübe zu nutzen sowie Hochgeschwindigkeitsbearbeitungen auszuführen.
Diese als Sonderzubehör angebotene Spindel ist ideal für Anwendungen geeignet, die hohe Drehzahlen erfordern, und so leistungsstark, dass selbst schwer zerspanbare Werkstoffe gefräst werden können. Sie erlaubt das synchronisierte Gewindebohren bis 5000 min-1 mit bis zu vierfacher Rückführgeschwindigkeit, um die Zykluszeiten zu verringern. Angetrieben wird die Spindel von einem 11,2 kW Vektorantrieb, der ein Bearbeitungsdrehmoment von 21,7 Nm zur Verfügung stellt. Der Motor ist direkt mit der Spindel gekoppelt, um die Wärmeentwicklung zu verringern, die Kraftübertragung zu verbessern und eine hohe Oberflächengüte zu gewährleisten.
Das DT-1 ist ein schlankes Bearbeitungszentrum mit geringem Platzbedarf, von dem mehrere Maschinen nebeneinander aufgestellt werden können, um die wertvolle
Grundfläche der Werkstatt möglichst effizient auszunutzen. Trotz des großzügig bemessenen Arbeitsbereichs von 508 x 406 x 394 mm und des T-Nuten-Tisches von
660 x 381 mm kommt das DT-1 mit einer erstaunlich kleinen Stellfläche aus. Die Maschine bietet Vorschübe bis 30,5 m/min für das High-Speed-Fräsen. Der seitlich angeordnete Werkzeugwechsler mit 20+1 Magazinplätzen sorgt für schnelle Werkzeugwechsel, die die Nebenzeiten verringern. Die großen Eilganggeschwindigkeiten von 61,0m/min in Kombination mit hohen Beschleunigungswerten verkürzen die Bearbeitungszyklen und erhöhen den Durchsatz. Zur effizienten Späneabfuhr ist das DT-1 mit einem schrägen internen Ableitblech ausgestattet. Der als Sonderzubehör angebotene doppelte Spiral-Späneförderer transportiert die Späne zur Maschinenrückseite, so dass mehrere Maschinen dicht nebeneinander aufgestellt werden können. Das kontinuierliche Kühlmittel-Spülsystem mit 170-l-Tank gehört zur Grundausstattung, während eine programmierbare Kühlmitteldüse und die Hochdruck-IKZ (Innere Kühlmittelzufuhr) als Sonderzubehör erhältlich sind.
Das in den USA von Haas gefertigte Bohr-/Gewindebohrzentrum DT-1 wird durch ein weltweites Netzwerk von Haas Factory Outlets (HFO) unterstützt.
