W-Achse für Simultanbearbeitung

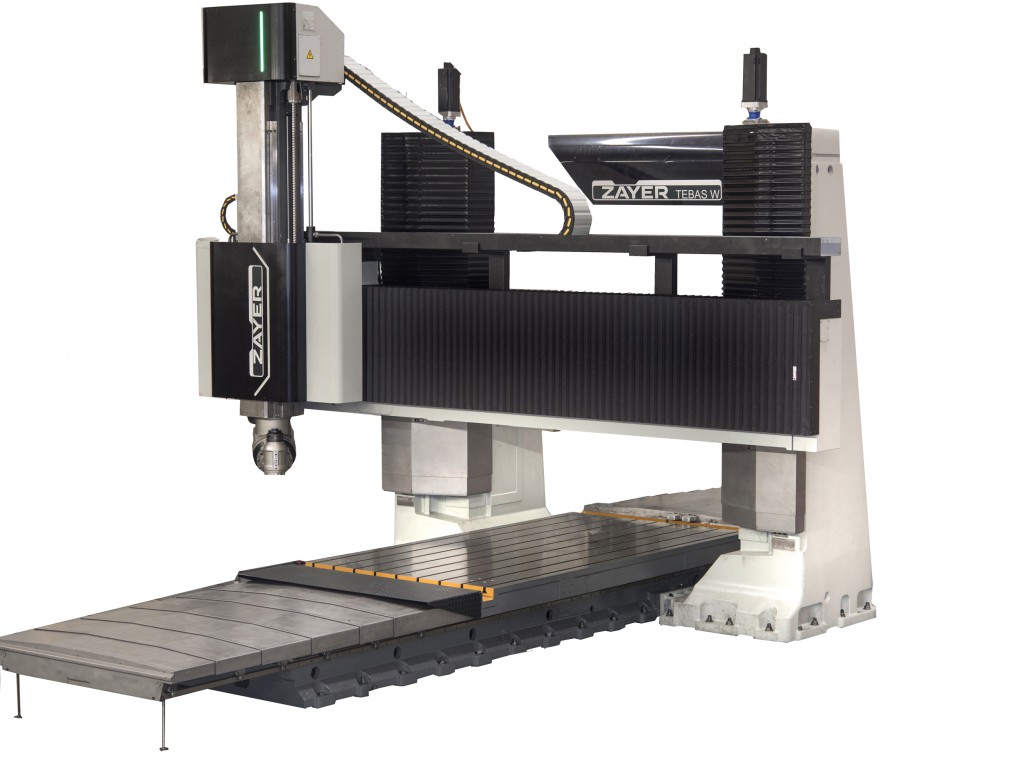

Bei der TEBAS handelt es sich um eine Portalfräsmaschine mit verfahrbarem Tisch. Als Neuerung verfügt das Modell „W“ über einen verfahrbaren Querbalken (W-Achse). Dadurch kann die Ausladungslänge des Frässchiebers bei der Bearbeitung von Werkstücken gering gehalten werden, was die Biegekräfte auf den Frässchieber vermindert und somit höchste Zerspanungsleistungen ermöglicht. Die Besonderheit dabei: Die W-Achse der TEBAS W kann nicht nur positioniert, sondern auch bei Fräsarbeiten im Simultanbetrieb als vollgesteuerte Achse eingesetzt werden.
Das auf der EMO ausgestellte Modell verfügt über einen Längsverfahrweg von 4.000 mm, einen Querweg von 3.750 mm sowie einen Vertikalverfahrweg von 1.500 mm. Der Querbalken lässt sich um 1.350 mm verfahren. Die Antriebsleistung beträgt 43 kW. Der maximale Arbeitsvorschub der Maschine liegt bei 30.000 mm/min, Eilgänge sind bis 50.000 mm/min möglich.
Patentierter Fräskopf

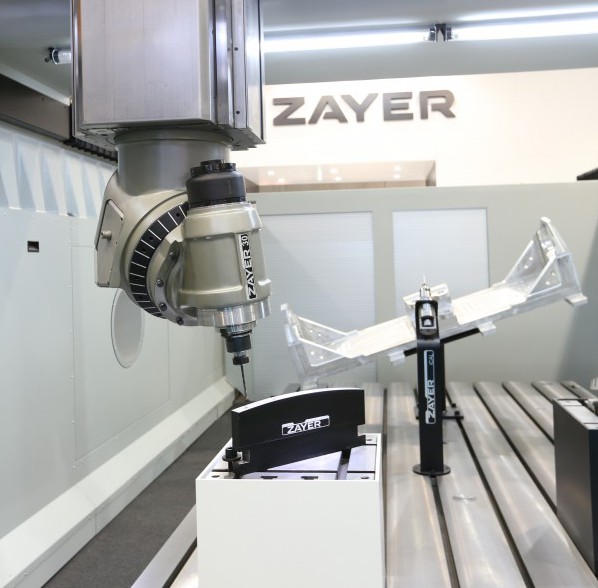

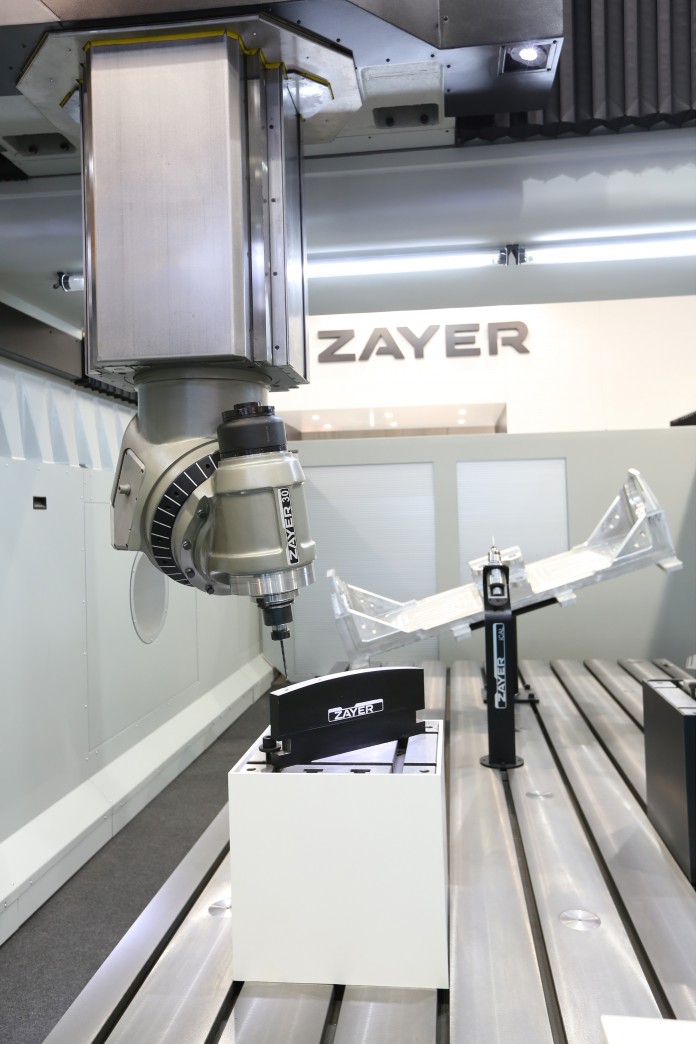

Ausgerüstet ist die Maschine mit dem patentierten 30°-Automatik-Fräskopf, der mit 2 gesteuerten CNC Achsen sowohl positioniert als auch 5-achsig simultan fräsen kann. Die besondere Bauform des Fräskopfes ermöglicht Hinterschnittarbeiten mit maximal 30° im negativen Winkel vom Frässchieber aus gesehen. Die beiden Halbkörper des Fräskopfes verteilen dabei die entstehenden Schnittkräfte in optimierter Weise und verhindern die Einwirkung direkter Kräfte auf den Antrieb der Achsen.
Weiterhin ist die TEBAS W mit einer vertikalen Offset-Direktspindel mit geringster Störkontur ausgestattet. Der Fräskopfwechsel findet automatisiert statt. Das Werkzeugmagazin der auf der EMO gezeigten Maschine verfügt über 30 Plätze. Für die komplette Späneentsorgung sind 3 Späneförderer installiert. Als CNC Steuerung kommt die neue Heidenhain Steuerung TNC 640 zum Einsatz, die insbesondere bei 5-Achs-Bearbeitungen bisher nie dagewesenen Bedienkomfort ermöglicht.
Ecodesign
Ein vollständiges Lebenszyklusdenken gepaart mit der Integration von Umweltaspekten in den Entwicklungs- und Produktionsprozess ist die Grundlage für besonders sparsame und effiziente Werkzeugmaschinen. Wie bei der gesamten Produktpalette setzt ZAYER auch bei der TEBAS W konsequent auf Ecodesign. Durch Zusatzfunktionen in der CNC Steuerung wird die Maschine nach frei definierbarer Zeit der Nichtnutzung, z.B. beim Rüsten der Maschine oder Werkstattprogrammierung, in den Standby-Modus versetzt. Dadurch werden besonders energieintensive Komponenten (u.a. Hydraulik, Kühlmittelanlage und Späneförderer) automatisiert abgeschaltet und der Stromverbrauch so signifikant gesenkt. Die Hydraulik wird nur bei Bedarf eingeschaltet. Dies bedeutet, dass die einzelnen Elemente der Baugruppe (Werkzeugklemmung, Fräskopfklemmung etc.) nur dann Ressourcen verbrauchen, wenn sie wirklich benötigt werden. Durch den Einsatz moderner Motore mit Inverter-Technologie wird der Energieverbrauch gesenkt – und gleichzeitig ein wesentlich höheres Drehmoment gegenüber konventioneller Antriebstechnik bereitgestellt. Eine Win-Win Situation, sowohl für den Anwender als auch für die Umwelt.
Die deutsche Generalvertretung für Zayer ist IBERIMEX Werkzeugmaschinen GmbH aus Erkrath.
ZAYER auf der EMO in Halle 1, Stand A32/ B33.
