Mit PartMaker SwissCAM 2015 R1 launcht Delcam die neueste Version seines CAM-Moduls für die automatisierte Programmierung von mehrachsigen (mehrkanaligen) CNC-Langdrehmaschinen zur Komplettbearbeitung mit beweglichem Spindelstock und angetriebenen Werkzeugen. Eines der Highlights von Release 2015 R1 sind die neuen variablen Bohrzyklen. Deren Verwendung wirkt sich positiv auf Spanbruch und Spanabfluss aus, was vor allem beim Tieflochbohren und bei der Herstellung von Stufenbohrungen für mehr Prozesssicherheit sorgt und gleichzeitig die Taktzeiten verkürzt. Zudem lassen sich seit Release 2015 R1 beim Drehen und Fräsen nun auch einstellbare, abgewinkelte Werkzeughalter verwenden. Das hat vor allem bei komplexen Geometrien Vorteile, da sich kürzere Werkzeuge verwenden lassen. Unterstützt werden von SwisssCAM sowohl die Mehrfachwerkzeugträger (Werkzeugkamm) von Langdrehmaschinen als auch die Revolver von Dreh-Fräszentren.
Schnelle Prozessoptimierung
Wie alle 3D-CAM-Produkte bezieht PartMaker die Geometriedaten vom CAD-Modell. Eine Besonderheit ist, dass die Geometrien sowohl planar als auch linear vom Solid abgeleitet werden, um den hohen Programmieranforderungen beim Mehrkanal-Drehfräsen besser entsprechen zu können. Dabei werden dem Bauteil einfach eine Reihe Bearbeitungsfeatures zugeordnet, die in PartMaker hinterlegt sind und die ihre Bearbeitungsregeln aus einer Wissensbasis beziehen. So entstehen auch sehr aufwendige, mehrkanalige NC-Programme mit wenigen Mausklicks weitgehend automatisch.

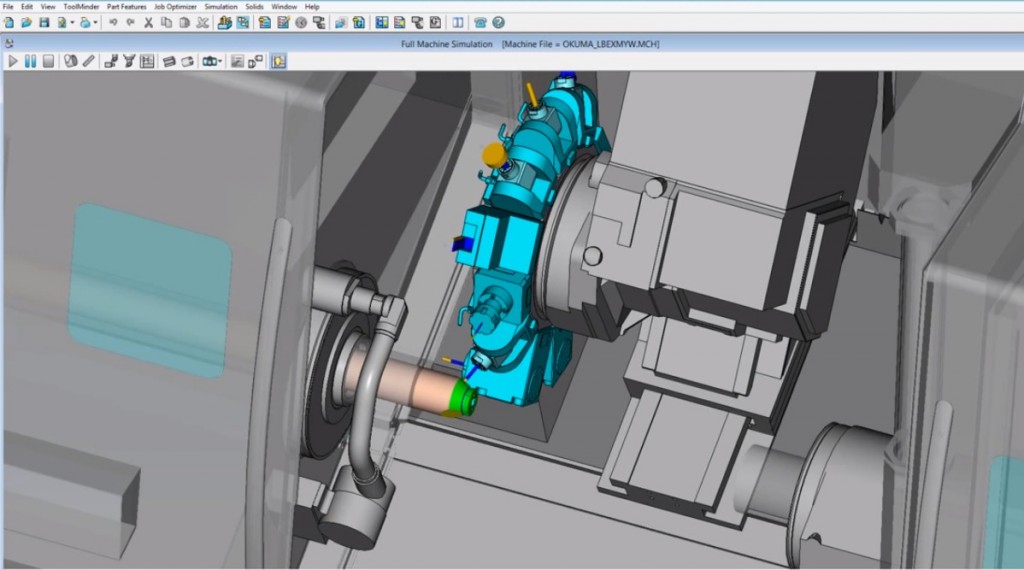

Eine zusätzliche Herausforderung beim Programmieren von Mehrkanal-Drehmaschinen ist die Synchronisation zwischen Mehrfachwerkzeugträger und Haupt- sowie Gegenspindel. Über das (patentierte) visuelle Synchronisationsverfahren von PartMaker SwissCAM erkennt man sofort, was genau jedes Werkzeug, zu welchem Zeitpunkt fertigt. Zusammen mit der Möglichkeit einer visuellen 3D-Simulation und Kollisionskontrolle reduzieren sich mit PartMaker SwissCAM die Programmier- und Einrichtezeiten sogar bei sehr komplexen Werkstücken auf ein Minimum.
PartMaker verfügt über eine umfangreiche, online abrufbare Bibliothek von zertifizierten Postprozessoren. Unterstützt werden Maschinen und Steuerungen fast aller im Drehfräs- und Langdrehbereich aktiven Hersteller, beispielsweise Chiron, Citizen, DMG Mori, Doosan, Haas, Hurco, Maier, Mazak, Okuma, Star, Tornos, Tsugami, Hanwha oder Nomura.
Delcam auf der EMO in Halle 4, Stand C05.
