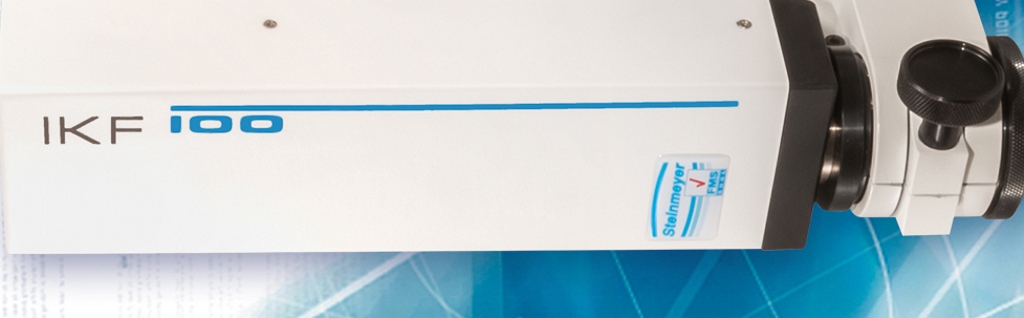

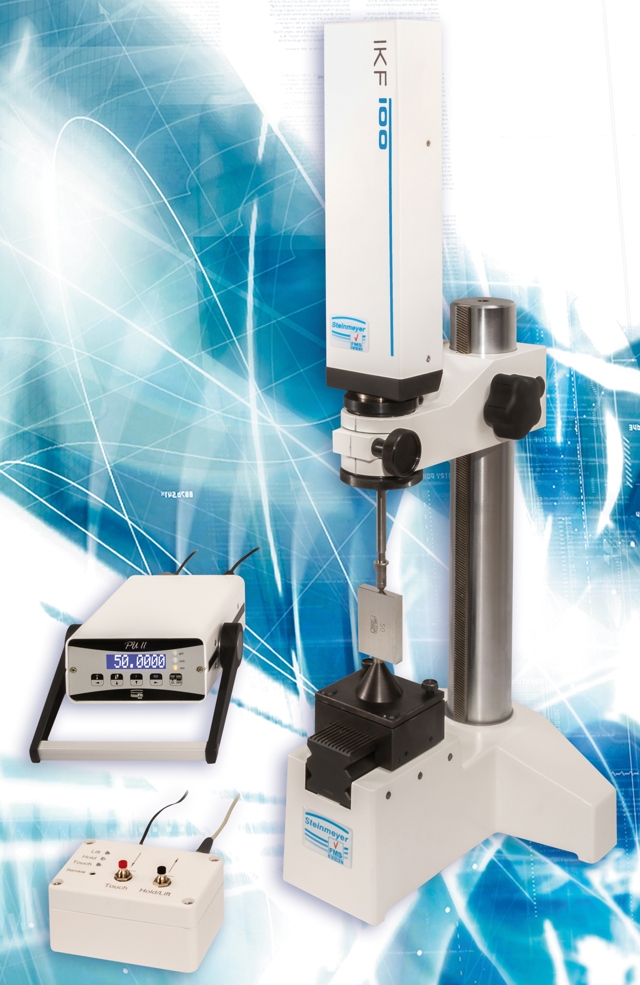

Der inkrementale Feintaster IKF 100 ist flexibel im Messraum und in der Fertigung zum Prüfen und Kalibrieren von Fertigungsnormalen, Prüfstiften, Endmaßen, Lehrdornen und sonstigen Werkstücken einsetzbar. Die Bewegung des Messtasters über den Messbereich übernimmt eine zugehörige IKF Control Steuerbox. Mit ihr ist es möglich, den Feintaster per Tastendruck zu verfahren bzw. ein Objekt mit definierter Kraft anzutasten. Durch die motorische Betätigung des Messbolzens ist eine hohe Wiederholgenauigkeit garantiert. Die Messkraft beträgt standardmäßig 1,2 N, kann aber auf Wunsch bis 1,8 N erhöht werden.
Auf dem Grundkörper des IKF 100 ist eine Prismenwälzführung mit Maßstab montiert. Der Messbolzen ist in einer Achse mit dem Messsystem montiert und entspricht damit dem Abbeschen Prinzip. Das Messsystem besteht aus einem temperaturstabilen inkrementalen Quarzglasmaßstab und ist mit einem Anschlusszylinder für Messaufsätze Ø6 ausgestattet. Er arbeitet auf der Basis eines optoelektronischen Messsystems. Die Genauigkeit dieses Systems beträgt in Verbindung mit der Auswerteelektronik 0,5 µm. Damit eignet sich der IKF 100 optimal für die hochpräzise Längenmessung von Werkstücken.
Das Messergebnis kann optional auf der einkanaligen Anzeigeeinheit PU 11 für inkrementale, optoelektronische Längenmesssysteme visualisiert und dann mit FMS-View im PC weiter verarbeitet werden. An die Anzeigeeinheit können auch rotatorische Messsysteme angeschlossen werden.
