Kompakt mit Palettenwechlser

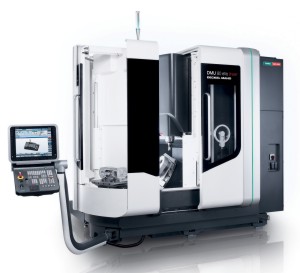

Die kompakte DMU 80 eVo mit Palettenwechsler

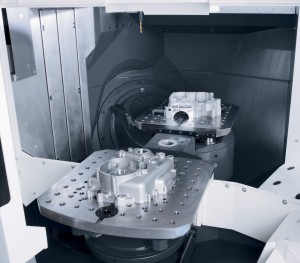

Der Palettenwechsler ist in den frei zugänglichen Arbeitsraum optimal integriert

Ein Jahr nach dem Start der DMU 80 eVo hat die 5-achsige Universalfräsmaschine von DMG / MORI SEIKI durch einen schnellen Palettenwechsler nochmals an Vielseitigkeit und Flexibilität gewonnen.

Das Maschinenkonzept der DMU 80 eVo wurde komplett überarbeitet und ist jetzt als Gantry ausgeführt. Steifigkeit und Genauigkeit der Maschine wurden dadurch deutlich erhöht. Der optimierte Gantry bietet dabei im Vergleich zur klassischen Variante eine verbesserte Zugänglichkeit auch von der Seite sowie größere Verfahrwege und einen größeren Arbeitsraum bei geringerem Platzbedarf. Beibehalten wurde hingegen das Konzept des Schwenkrundtisches – allerdings sind Tischbeladung, Dynamik und Schwenkbereich deutlich erhöht worden.

Angesichts der kompakten Bauweise beeindruckt die Arbeitsraumgröße mit Verfahrwegen von 800, 650 und 550 mm in X-, Y- und Z-Richtung. Die Arbeitsfläche des bewährten Schwenk-Rundtisches beträgt dabei 800 x 700 mm. Dieser kann mit 600 kg belastet werden und hat einen Schwenkbereich von -5 bis +110 Grad, was Hinterschnitte bis 20 Grad ermöglicht. Eilgangsgeschwindigkeiten von 50 min-1 in B- und C-Achse verleihen der DMU 80 eVo zudem ihre einzigartige Dynamik, die mit Hilfe des Dynamikpakets zusätzlich gesteigert werden kann: Linearantriebe in der X- und Y-Achse steigern deren Geschwindigkeit von 50 m/min auf 80 m/min.

In das Konzept der dynamischen Universalmaschine gliedert sich auch der neue Palettenwechsler der DMU 80 eVo ein. Dieser ist in den frei zugänglichen Arbeitsraum optimal integriert, ohne die Stellfläche der Maschine nennenswert zu vergrößern, und überzeugt durch kurze Wechselzyklen von lediglich 12 Sekunden. Diese Innovation wird in den unterschiedlichsten Branchen ihre Stärken ausspielen. Ob im Automotive- und Aerospace-Bereich oder im Werkzeugbau sowie in der Medizintechnik – die durchdachte Maschinenlösung eignet sich gleichermaßen für die Einzelteil- und Serienfertigung, wo sie die volle Performance der 5-achsigen Simultanbearbeitung bietet.

Kombiniert mit einem schnellen Werkzeugwechsel für kürzeste Span-zu-Span-Zeiten von unter 5 Sekunden konfigurieren sich diese Features zu einem zukunftsweisenden Hightech-Paket, das beim Werkzeugmagazin selbst die Anforderungen von Anwendern mit sehr variablem Teilespektrum erfüllt. Ein Doppelgreifer garantiert, dass der Werkzeugwechsel dabei schnell und zuverlässig durchgeführt wird.

Innerhalb der Ausstattungsvarianten bietet die neue DMU 80 eVo weitere Möglichkeiten – beispielsweise durch eine aufgabengerechte Auswahl an Spindelvarianten mit Drehzahlen zwischen 14.000 min-1 sowie optional 18.000 min-1 und 24.000 min-1. In der Standardausführung stehen dabei eine Leistung von bis zu 19 kW sowie ein Drehmoment von 100 Nm (jeweils bei 40% ED) zur Verfügung. Eine Besonderheit innerhalb des Spindelbaukastens bietet darüber hinaus die neue 18.000er Motorspindel, die sich durch eine Öl-Luft Schmierung zur Steigerung der Lebensdauer, eine hohe Robustheit durch eine massive Welle mit integriertem Wellenbund sowie ein Lager mit erhöhter Tragzahl für deutlich höhere Belastbarkeit auszeichnet. DMG gibt aufgrund der hohen Zuverlässigkeit der Spindelkomponente eine lange Gewährleistung von 7.500 Betriebsstunden.

Steuerungsseitig präsentiert sich die DMU 80 eVo mit der DMG ERGOline® Control mit 19“-Bildschirm und 3D-Software, in der wahlweise die Hightech-CNCs Siemens 840D solutionline mit ShopMill oder Heidenhain iTNC530 für optimale Performance in Prozess und Programmierung sorgen.
