Nach dem Motto „Alles aus einer Hand“, hat sich die Hermle AG schon vor Jahren auf die Flagge geschrieben, der kompetente Systempartner für Hochleistungsbearbeitungszentren und für deren Automatisierung zu sein. Dies gilt sowohl für die Planung und die Installation als auch für den Service. Schon vor der Präsentation auf der Hausausstellung im April 2011 konnten diverse Anlagen im Markt platziert werden, was als Beleg für die hohe Akzeptanz unserer Automationskonzepte anzusehen ist.
Nach erfolgter Markteinführung der Robotersysteme RS 1, RS 2, RS 2 Kombi, RS 3, RS 4 und RS Linearverkettungen folgt nun eine Abrundung nach unten. Nämlich mit dem Robotersystem RS 5, das speziell für kleine bis mittlere Serienteile ausgelegt und optimal in Branchen wie der Medizin- und Feinwerktechnik einzusetzen ist.
Das Robotersystem RS 05 ist in die Maschinenverkleidung eines Bearbeitungszentrums C 20 oder C 30 integriert und besteht aus einem Roboter, einer Lineareinheit und einem gesteuerten Hubmagazin. Der Roboter holt über die Lineareinheit eine Matrizenpalette aus dem Hubmagazin und zieht diese auf den Übergabeplatz. Die auf den Matrizenpaletten aufgebrachten Rohlinge/Werkstücke befördert der Roboter in den Arbeitsraum der Maschine. Dabei benötigt das Robotersystem RS 05 mit nur 2 m² besonders wenig Platz und bietet uneingeschränkten Zugang zum Arbeitsraum (ergonomisches Einrichten).
12 Anwendervorteile im Überblick :
01- Vollautomatisches Teilebestücken von verschiedensten Werkstücken / Rohlingen
02- Individuelle Auslegung zur wirtschaftlichen Fertigung von Werkstücken und Teilefamilien
03- Einfache Auftragsverwaltung / Vorprogrammierte Ablaufsteuerung
04- Wechselgreifersystem als Einzel-, Doppel-, Mehrfach- und Sondergreifer auslegbar
05- Kundenindividuelle Magazinauslegung mit bis zu 16 Matrizenpaletten im Werkstückspeicher
06- 6-achsiger Industrieroboter, Transportgewicht bis 5 kg
07- Optimale Zugänglichkeit in den Arbeitsraum der Maschine für manuelle Tätigkeiten oder zum Einrichten
08- Formschön und ergonomisch gestaltete Umhausung mit zwei großzügigen, weit zu öffnenden Sichtfenstern
09- Werkzeugzusatzmagazin für eine große Werkzeuganzahl bei großer Teilevielfalt und langen Laufzeiten
10- Kostengünstiger Transport und einfache Aufstellung durch „hakenfertige“ Ausführung der Maschine und der Roboterzelle
11- 7 Tage die Woche im Mehrschichtbetrieb einsetzbar
12- Hohe Systemkompetenz durch Hermle als Gesamtsystemanbieter

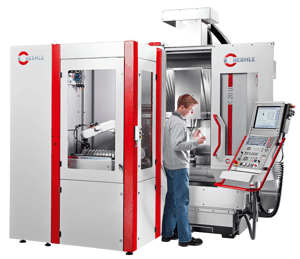

Bild 1: Robotersystem RS 05 adaptiert an ein 5-Achsen Bearbeitungszentrum C 20 U. Großzügiger Zugang für den Bediener von vorne durch die Integration des Robotersystems in die linke Maschinenverkleidung.

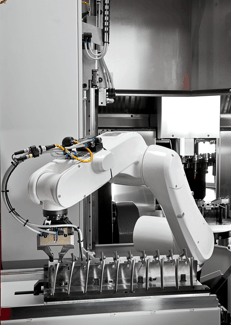

Bild 2: Der Roboter holt von der Matrizenpalette Teile/Rohlinge für die Spannvorrichtung im Arbeitsraum.

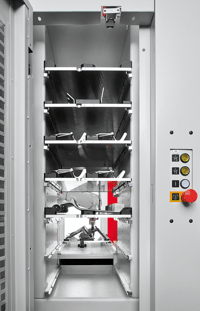

Bild 3: Hubmagazin für bis zu 16 Matrizenpaletten, welche individuell mit Werkstücke / Rohlingen bestückt werden können
