Seit Mazak 1981 das erste CNC-Dialogprogrammiersystem für Drehmaschinen der Welt einführte, wurde der Begriff „QUICK TURN” ein Synonym für hochwertige, bedienungsfreundliche Drehmaschinen für eine Vielfalt von Einsatzmöglichkeiten. Durch Weiterentwicklungen und Innovationen ist die QUICK TURN heute zur marktführenden Drehmaschine mit mehr als 65.000 Installationen in aller Welt geworden. Außerdem bietet die QUICK TURN NEXUS II Serie leistungsstarke Multitasking-Funktionen, die in der Lage sind, komplexe Bauteile in sehr wenigen oder nur einer Aufspannung zu bearbeiten. Mazak hat jedoch erkannt, dass nicht alle Anwendungen eine derartige Mehrachsenfunktion benötigen und deshalb die neue QUICK TURN SMART Serie eingeführt, um hochwertige Zwei- und Dreiachsendrehzentren mit marktführendem Wert und einer noch höheren Effizienz zu liefern.
„Die neue Quick Turn SMART Serie erweitert die Mazak-Produktreihe, um eine noch größere Produktivität für Zwei- und Drei-Achsenanwendungen zu liefern,” sagt David Jack, Mazaks European Group Managing Director. „Wir sind uns bewusst, dass alle unsere Kunden eine Werkzeugmaschine benötigen, die einen hohen Qualitätsstandard aufweist, beständig Bauteile der höchstmöglichen Genauigkeit liefert und dies über eine sehr lange Lebensdauer hinweg. Indem wir die hohen Konstruktions- und Montagestandards, für die der Name Mazak steht, aufrechterhalten und unsere globale Präsenz ausnutzen, sind wir in der Lage, eine Maschine zu liefern, die alle diese Bedürfnisse erfüllt, und dies zu einem attraktiven Preis.”

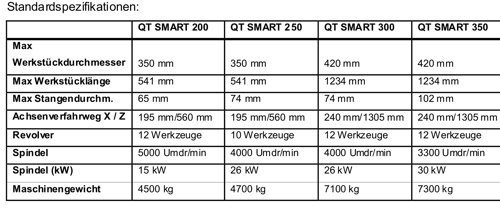

Die Serie umfasst vier Modelle, wobei die Quick Turn SMART 200 und 250 einen Bearbeitungsdurchmesser von 350mm und die Quick Turn SMART 300 und 350 einen maximalen Bearbeitungsdurchmesser von 420mm sowie einen Stangendurchmesser von bis zu 102 mm bieten. Serienmäßige Merkmale der gesamten Produktreihe sind die sehr steifen, integrierten Spindeleinheiten, ein NC-Reitstock mit Spindelaufnahme MK 5, 10- oder 12-Platz-Werkzeugrevolver und Eilgänge von 30 m/min und 33 m/min in der X- und Z-Achse.
Das Herzstück der Entwicklung der Quick Turn SMART ist die neue MAZATROL SMART Steuerung, die einzig und allein mit Blick auf Zweiachsendreharbeiten und Dreiachsenfräsvorgänge konzipiert wurde. Durch die Eliminierung von Funktionen, die man auf Multitasking-Maschinen benötigt (Y-Achse, Fünf-Achsenbearbeitungsfunktionen etc.), hat Mazak eine Steuerung geschaffen, die sowohl anwenderfreundlich ist als auch denjenigen Kunden, die diese zusätzlichen Funktionen nicht benötigen, eine kosteneffektivere Lösung bietet. Die Bediener-Schnittstelle ist nach wie vor ein Windows-basiertes System mit kompletter QWERTY-Tastatur und die Maschine bietet ebenso serienmäßig die bekannte Mazatrol-Dialogprogrammierung mit voller EIA/ISO-Funktionalität.
Zusätzlich zur MAZATROL SMART Steuerung weist die Quick Turn SMART Produktreihe zahlreiche weitere produktivitätssteigernde Merkmale auf, die man in der Regel nicht mit einem als ‚Einstiegsmaschine’ bezeichneten Drehzentrum assoziiert. Zur verbesserten Genauigkeit weist die Quick Turn SMART Serie standardmäßig Mazaks Intelligent Thermal Shield (Kompensation der Wärmeausdehnung) auf. Dieses System kontrolliert die Abweichungen der Hauptmaschinenelemente sowie Veränderungen in der Umgebungstemperatur des Arbeitsbereichs und benutzt diese Informationen, um die Maschinenabweichungen automatisch zu korrigieren und die Bauteilgenauigkeit beizubehalten.
Ähnlich ist der NC-gesteuerte Reitstock ein Merkmal, das normalerweise lediglich in komplexeren Mehrfunktionsmaschinen enthalten ist. „Die Mehrheit aller 2- und 3-Achsendrehmaschinen würde in der Regel ein „Drag-and-drop”-System oder einen elektronischen Reitstock aufweisen. Die Vorteile des NC-Reitstocks liegen jedoch darin, dass der Anwender aufgrund des direkten Antriebs durch die Kugelumlaufspindel hinsichtlich Positionierung und Andrückkraft wesentlich mehr Kontrolle über ihn hat,” sagt David Jack.
Bei der Quick Turn SMART Serie ermöglicht der NC-Reitstock, dass die Andrückkraft während des Betriebs geändert und in Schritten von 0,1 kN zu maximal 5 kN (oder 10 kN bei der Quick Turn SMART 300/350) verändert wird, bei einer Mindestandrückkraft von 0,5 kN, wenn der Reitstock von dem elektronischen Datenrad auf dem CNC-System angesteuert wird. Die MAZATROL SMART Steuerung akzeptiert Standard-M-Codes für die Reitstockposition und Andrückkraft. Das Ergebnis ist ein vollautomatischer Reitstock, der sich schneller konfigurieren lässt als bei zahlreichen anderen Marken dieses Maschinentyps und zu einer schnelleren, wiederholbareren und exakteren Reitstockbewegung führt.
Mazak hat bei der Konstruktion der Quick Turn SMART Serie auch den Umweltaspekt berücksichtigt. Der jährliche Energieverbrauch wurde verglichen zu Maschinen ähnlicher Größe und Spezifikation um 20 Prozent reduziert. Dies entspricht CO2-Emissionen von 2,72 Tonnen pro Jahr gegenüber 3,86 Tonnen. Diese Reduzierung wurde durch eine Reihe von innovativen Konstruktionseigenschaften wie dem automatischen ECO-Modus erzielt, der die Maschine abschaltet, wenn sie eine bestimmte Zeit lang nicht in Betrieb nicht war. Wenn die Maschine merkt, dass sich ein Maschinenbediener nähert, wird der ECO-Modus gelöscht und die Maschine schaltet sich selbständig wieder ein.

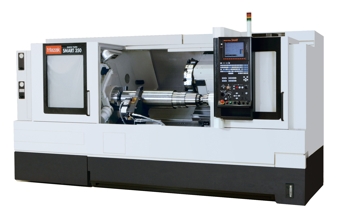

Bild 1: Die neue Quick Turn SMART Serie erweitert die Mazak-Produktreihe

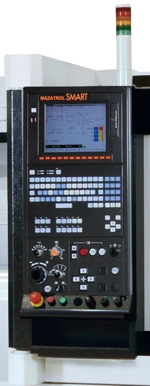

Bild 2: Herzstück der Quick Turn SMART ist die neue MAZATROL SMART Steuerung
