Auf der S22 kann jedes Werkstück mit verschiedensten Technologien bearbeitet werden. Möglich sind herkömmliches Rundschleifen im Produktionsumfeld, Formen- und Gewindeschleifen, Hochgeschwindigkeitsschleifen (HSG) mit Schnittgeschwindigkeiten zwischen 80 und 140 m/s oder Heavy-Duty-Anwendungen mit 160mm breiten Schleifscheiben.
X- und Z-Achse sind als Kreuzschlitten aufgebaut, der Werkstücktisch ist fest mit der Maschine verschraubt und das Maschinenbett besteht aus GRANITAN®. Für eine ausgezeichnete Stabilität dieses Maschinenkonzepts sorgen die großen Führungsbahnabstände und der massive Ständer. Hochdynamische Achsantriebe, hochqualitative Studer-Führungsbahnsysteme, kurze Reaktionszeiten und optimierte Verfahrwege sind die Basis für allerhöchste Dynamik und Präzision. Im Querschlitten X stehen zur Auswahl: Vorgespannte Hydrostatik mit Linearmotor oder Wälzführungen mit Kugelgewindetrieb. Im Längsschlitten Z: Hydrostatik mit Linearmotor oder Führung mit patentierter Oberflächenstruktur (Noppenstruktur) und Kugelgewindetrieb.
Dank dem modularen Aufbau lässt sich die S22 mit nahezu allen bestehenden Baugruppen (Werkstückspindelstock, Schleifspindelstock, Reitstock, Messsystem, Abrichten usw.) konfigurieren. Futter- oder Universal-Werkstückspindelstock, C-Achse Standard oder hochgenau (positions- und geschwindigkeitsgeregelt zum Formen- und Gewindeschleifen), Riemen- oder Motorspindel-Schleifspindelstock, Standard-, Synchron- oder Feinschliff-Reitstock, Abrichten von hinten mit den verschiedensten Vorrichtungen usw. – die breite Auswahl lässt keine Wünsche offen. Ein integriertes Messsystem für das Messen während des Schleifprozesses, für Nachmessen, Aufzeichnen, Auswerten und Korrigieren garantiert eine umfassende Qualitätskontrolle.

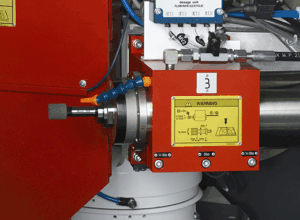

Für das High-Speed-Grinding steht eine B-Achse mit zwei Schleifspindeln in den Ausführungen links/links oder rechts/links für 400er-Scheiben im Bereich 80 bis 140 m/s Schnittgeschwindigkeit zur Verfügung. Auch Heavy-Duty-Anwendungen mit einer 160mm breiten Schleifscheibe sind möglich.
