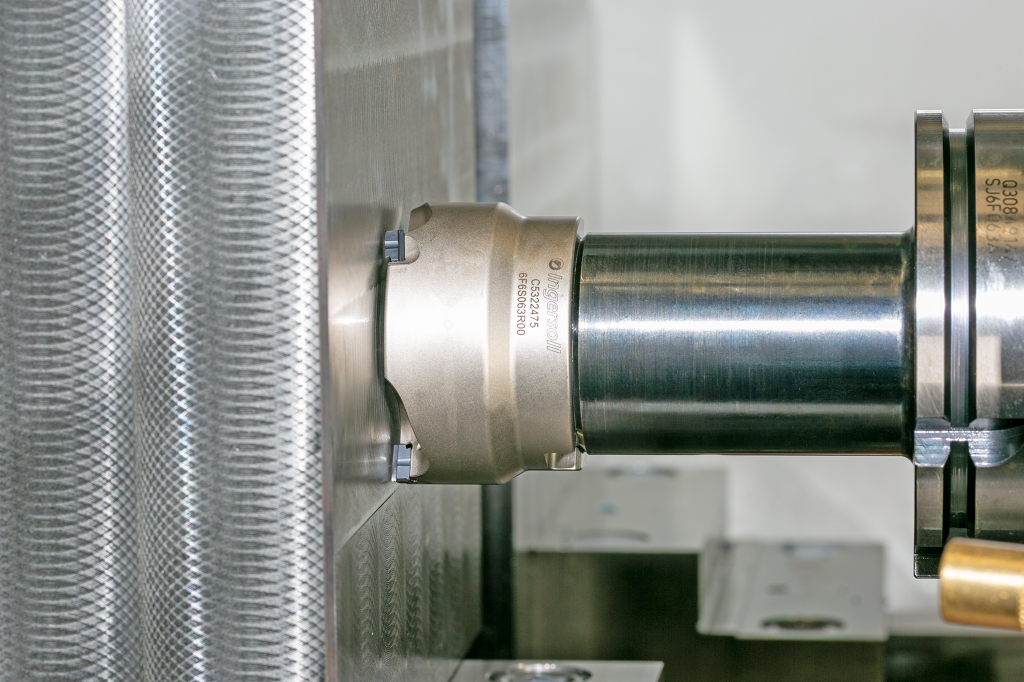

Die INGERSOLL Werkzeuge GmbH hat eine neue Schlichtfräser-Serie mit vor Stirn angeordneten Tangentialschneiden auf den Markt gebracht. Im Gegensatz zu den bereits bewährten Systemen mit einstellbarer Nebenschneide, kommt hier ein Werkzeug mit Festplattensitz und neu entwickelter 4-schneidiger MicroMill-Geometrie zum Einsatz.
Leichtes Handling
Im Gegensatz zu den einstellbaren Systemen erfordert diese Lösung kein besonderes Know-How, da die Werkzeug-Serie für die allgemeine Schlichtbearbeitung, ohne erhöhte Anforderungen konzipiert ist. Basierend auf den Erfahrungen mit den einstellbaren Systemen wurde die optimale Nebenschneidenlage der Wendeschneidplatte durchmesserbezogen in den Festplattensitz übertragen.

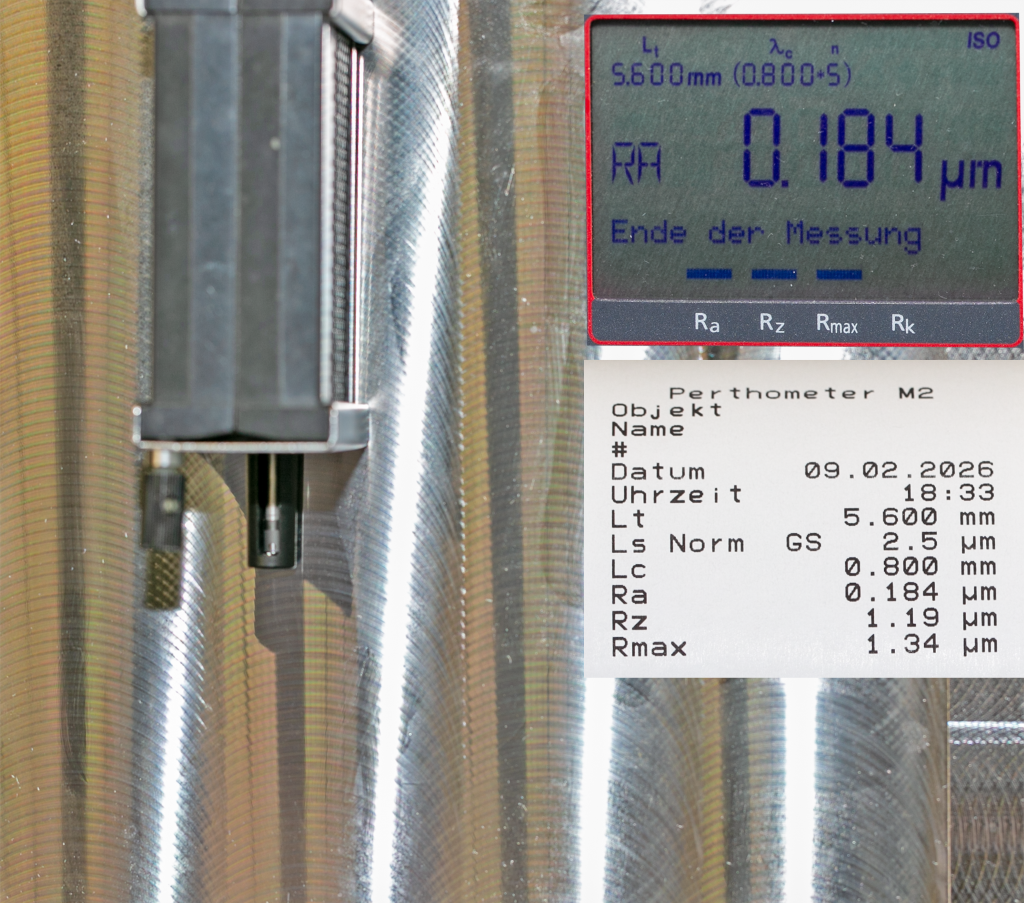

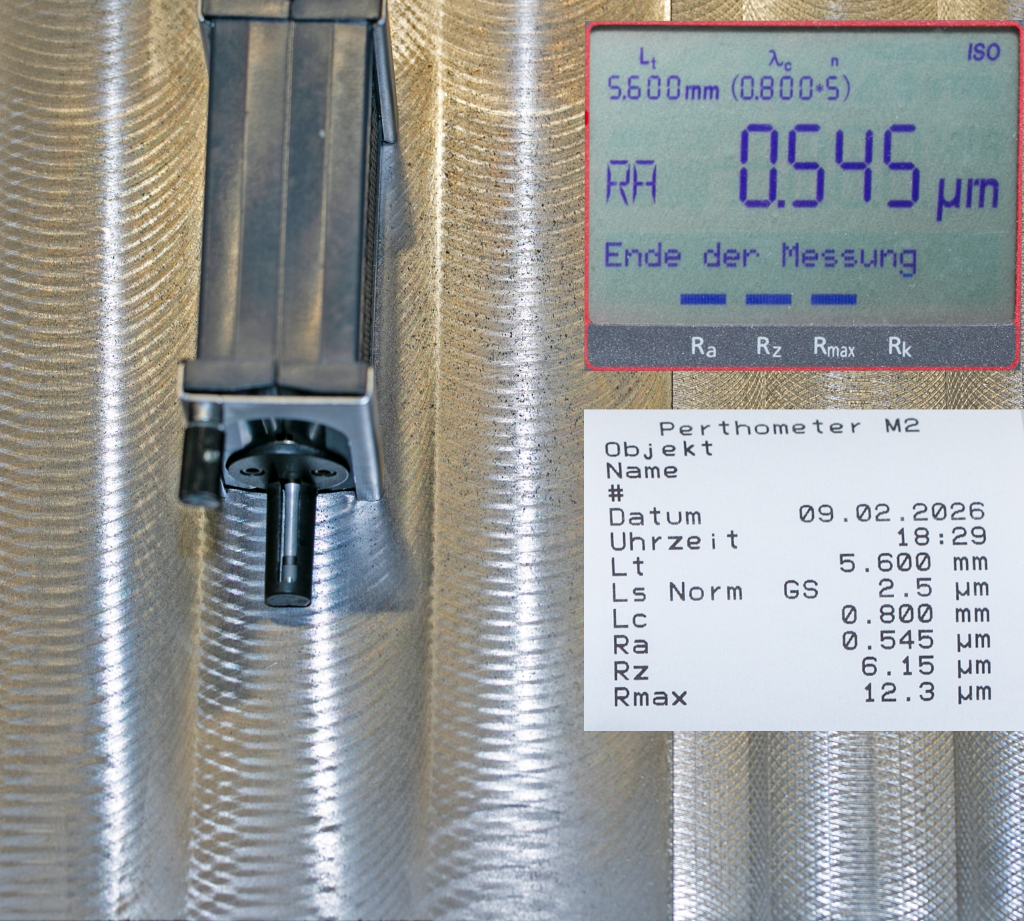

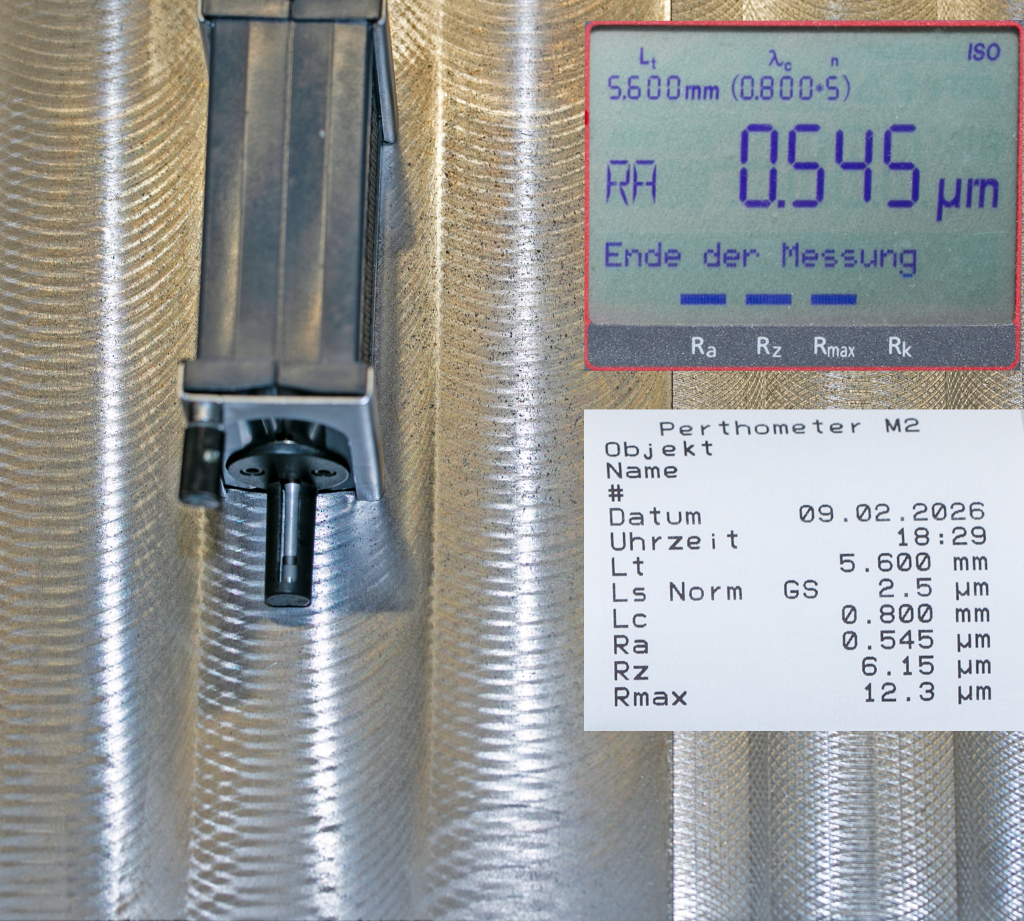

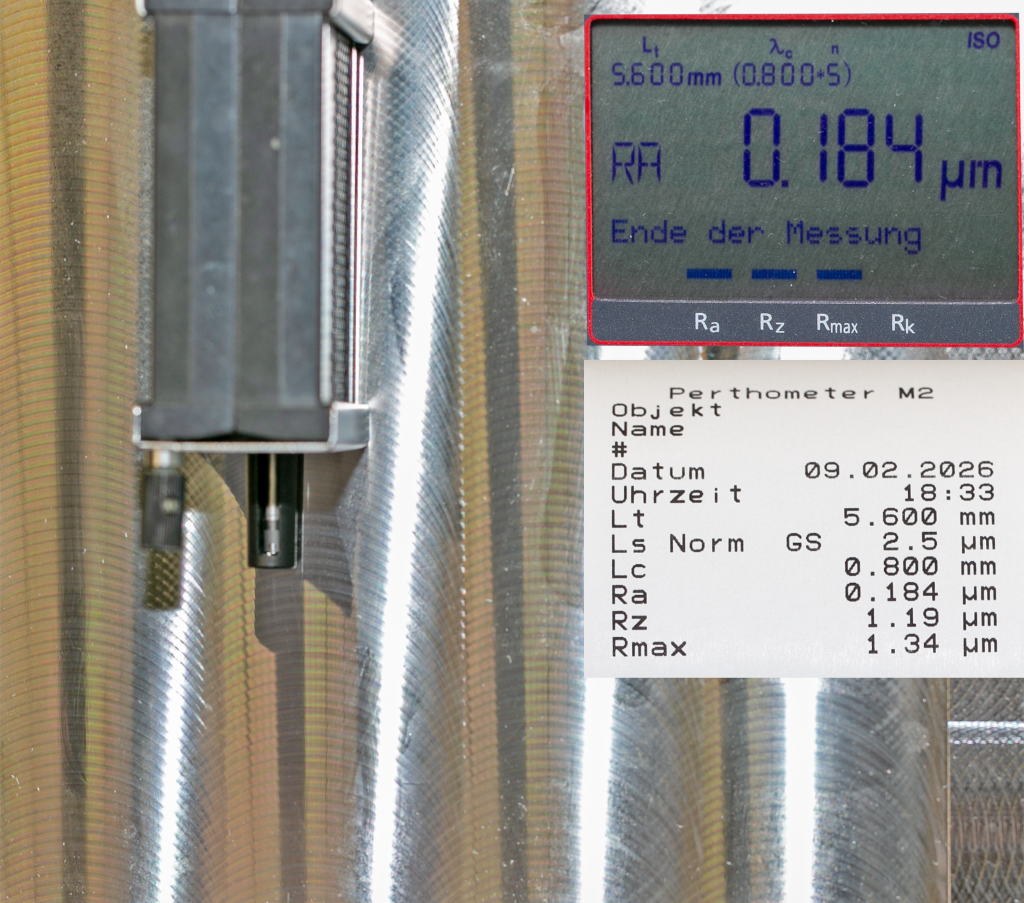

Beispiel: Material: EN-GJL-250 / 0.6025 und 42CrMo4 / 1.722
Wirtschaftlichkeit

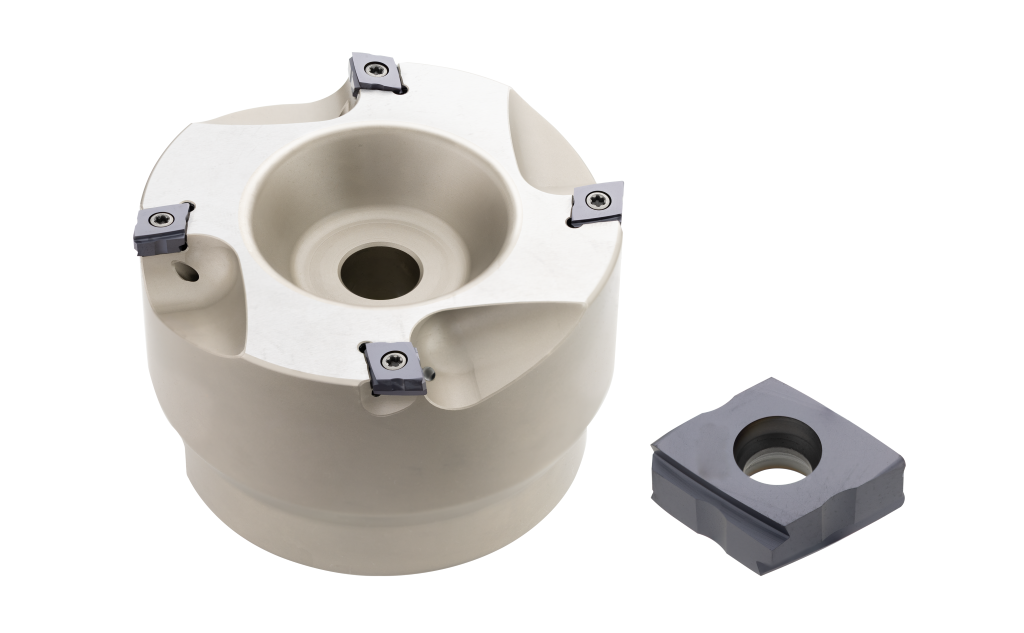

Die hier verwendete, neu entwickelte Tangential-Wendeschneidplatte YDA-22L101 weist 4 Schneidkanten auf und ermöglicht somit in Verbindung mit der 4,5mm langen Nebenschneide und optimalem Vorschub/Drehzahl-Verhältnis eine hoch-wirtschaftliche Schlichtbearbeitung mit sehr guten Oberflächenresultaten.
Einsatzgebiete

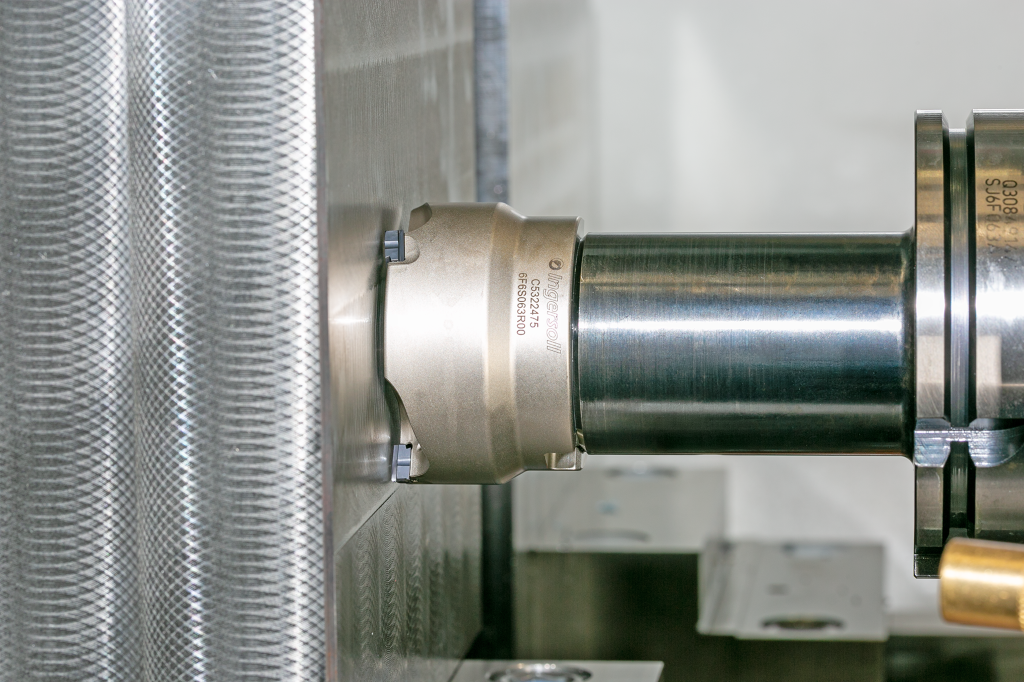

Durch die Geometrie der Wendeplatte sind allgemeine Schlichtbearbeitungen im Planfräs-Bereich, als auch das Schlichten bis an Schultern, nicht zuletzt auch durch den Eckenradius von R0,5mm möglich. Ebenso kann das Werkzeug für die Schlicht-bearbeitung beim Drehfräsen verwendet werden. Die verkürzte Nebenschneide und radial positive Einbaulage der Wendeschneidplatte verhindern außerdem den ansonsten bei Breitschlichtsystem bekannten Axialdruck, den die Schneide auf die Oberfläche projiziert, wobei es oftmals, speziell bei dünnwandigen oder labilen Bauteilen zu so genannten Rattermarken kommt, die die erzeugte Oberfläche negativ beeinflussen. Die vorgesehenen Schneidstoffe IN2040, IN2540 und IN2010 decken ein großes Spektrum zu bearbeitender Materialien im Stahl- und Gußbereich ab. Es besteht zudem die Möglichkeit durch Einbringen von PKD oder CBN-Layern in die Wendeschneidplatte, das Einsatzspektrum noch zu erweitern.
Die Werkzeug-Serie ist im Durchmesserbereich 40-125mm standardmäßig verfügbar.

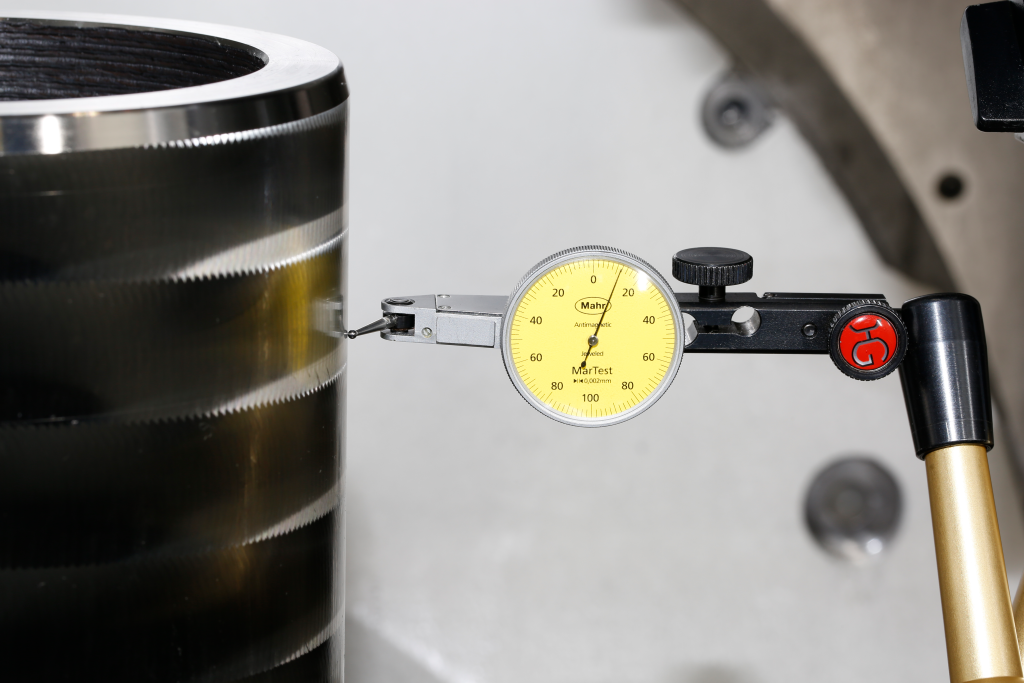

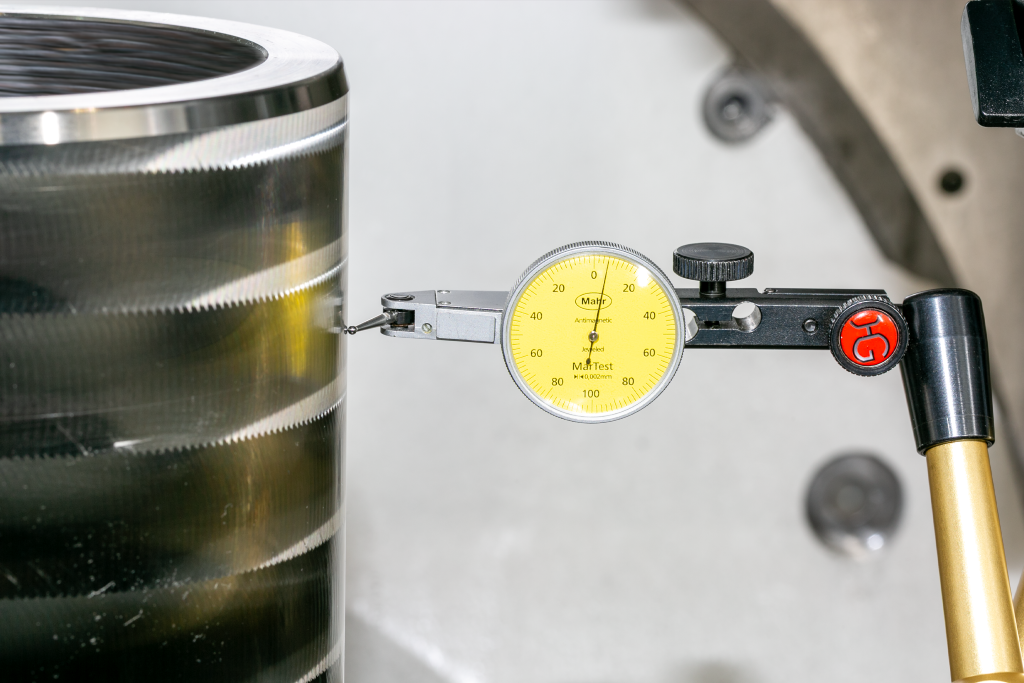

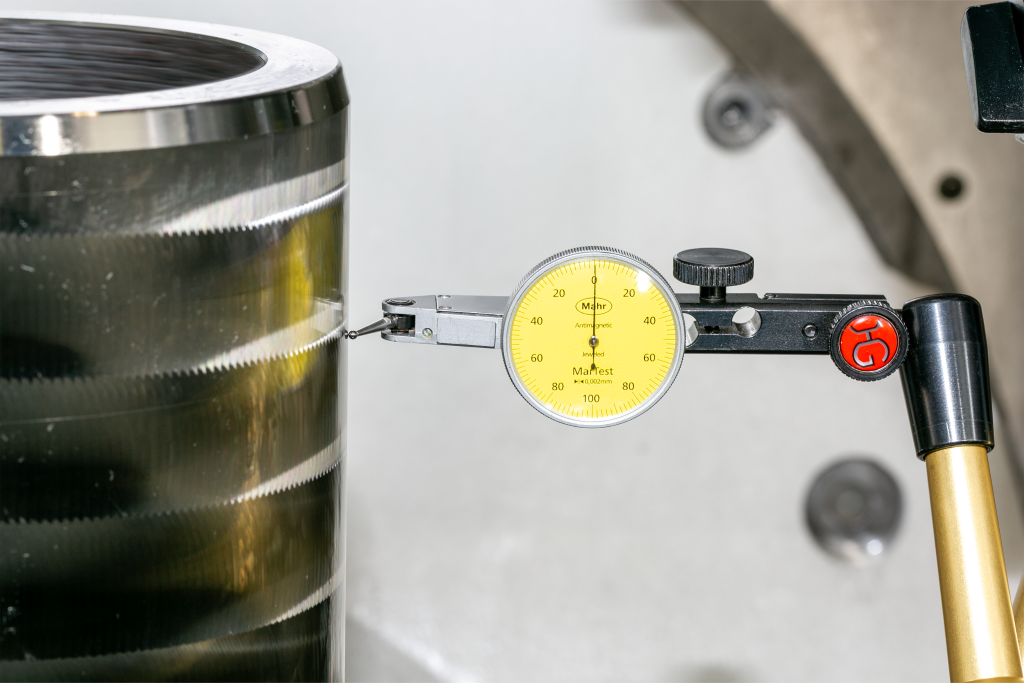

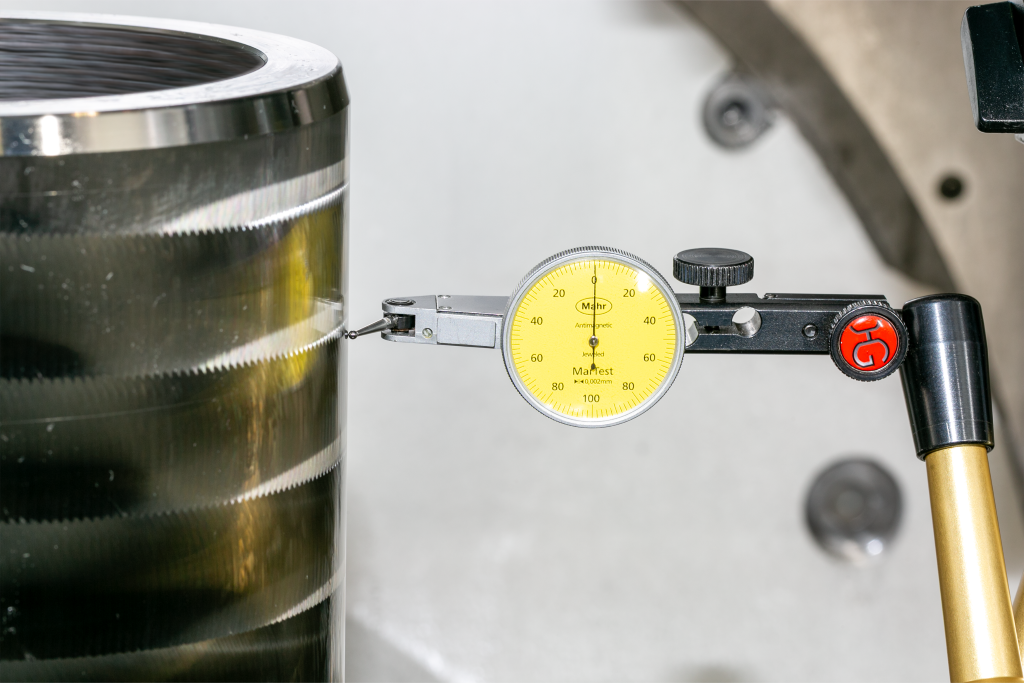

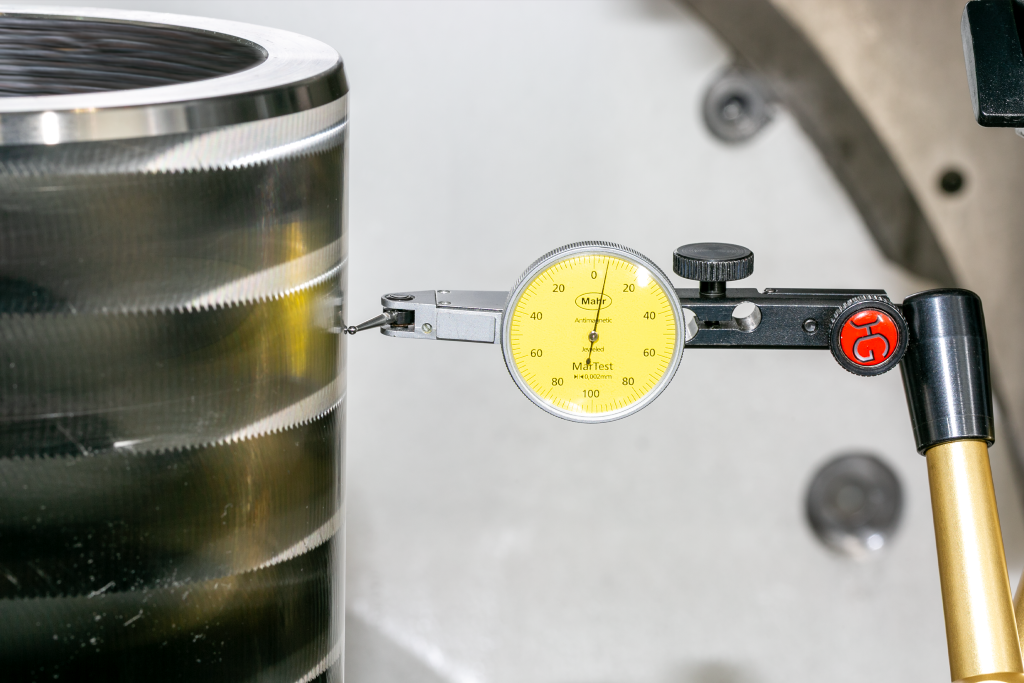

Beispiel: Drehfräsen Material: 1.4462
Performance
Bei der Bearbeitung kurz- und langspanender Werkstoffe erzielt der neue Schlichtfräser hervorragende Ergebnisse. Der durch die Wendeplattengeometrie minimierte Axialdruck ermöglicht saubere Übergänge zwischen den Fräsbahnen und hinterlässt somit keinerlei Vibrationsmarken auf der erzeugten Oberfläche.
Die integrierten Kühlmittelbohrungen mit Austritt im Spanraum verhindern bei Kühlschmiermittel- oder Luftzufuhr, besonders bei der Stahl-Bearbeitung, ein Span anhaften oder Mitziehen der Späne auf die geschlichtete Oberfläche.
Die 4,5mm lange Nebenschneide ermöglicht sehr hohe Vorschubgeschwindigkeiten bei minimierter Kontaktzeit und ausgezeichneten Oberflächenergebnissen.
