Klemmung überarbeitet und verbessert

Für das Stechdrehen bietet die Paul Horn GmbH das Schneidplattensystem S224 an. Jetzt hat das Unternehmen die Klemmung der Wendeschneidplatte für Langdrehmaschinen optimiert.

4398

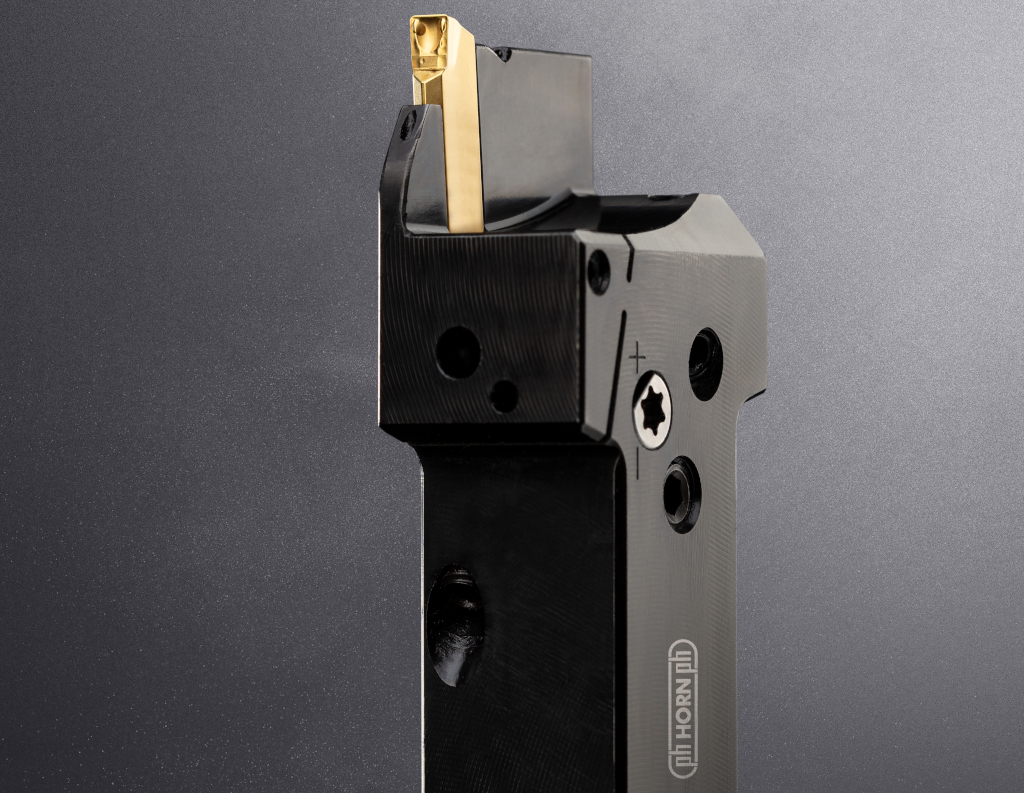

Für den Einsatz in Langdrehmaschinen hat Horn die Klemmung der Wendeschneidplatte des Typs S224 überarbeitet. (Bildnachweis: Horn/Sauermann)

Die Paul Horn GmbH hat nie aufgehört, das bestehende Produktportfolio stets weiterzuentwickeln und zu optimieren. Parallel dazu hat Horn die Wertschöpfung zu nahezu 100 Prozent in die eigene Produktion integriert. Die Einsatzmöglichkeiten der Werkzeugsysteme sind stark gewachsen. Die heutigen Zerspanungsaufgaben und der Einsatz in einem vielfältigen Werkstoffspektrum verlangen eine ständige Weiterentwicklung und Anpassung der Werkzeugsysteme.

Der Prozess Stechdrehen mit Wendeschneidplatten ist in der modernen Fertigung nicht mehr wegzudenken. Radial-Einstechen, Abstechen, Axialstechen und Inneneinstechen mit µ-genauer Präzision gehören heute zum Alltag in der zerspanenden Industrie. Für solche Zerspanprozesse setzt Horn unter anderem auf das Schneidplattensystem S224.

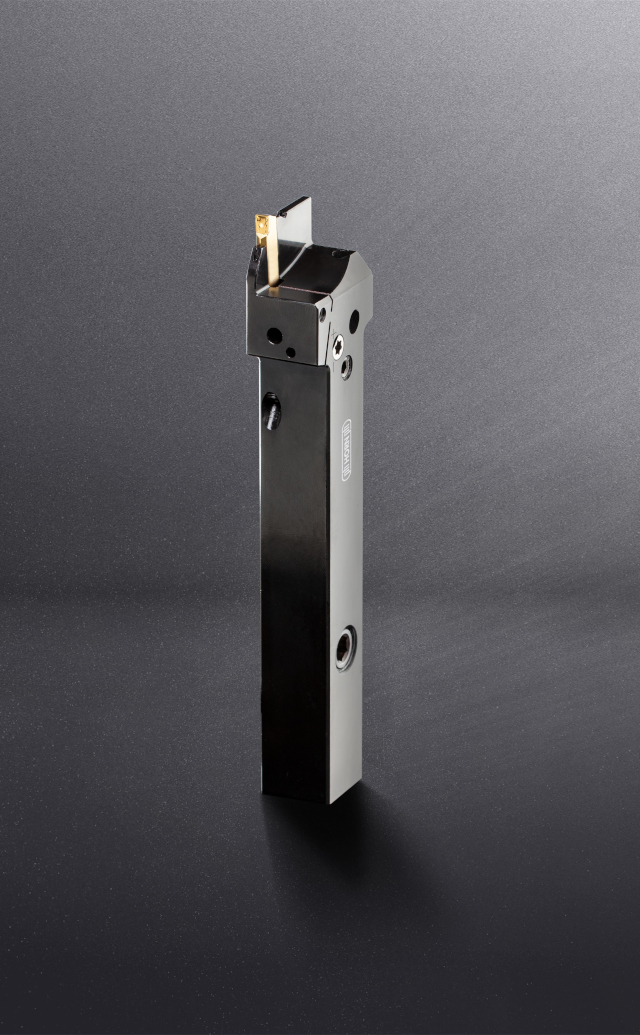

Beim Horn Schneidplattentyp S224 entfällt die Investition in spezielle Schnellwechselsysteme. (Bildnachweis: Horn/Sauermann)

Für den Einsatz in Langdrehmaschinen hat Horn die Klemmung der Wendeschneidplatte des Typs S224 überarbeitet. Um den Halter für das Drehen oder Wechseln der Schneidplatte nicht ausbauen zu müssen, verlegten die Horn-Ingenieure die Klemmschraube an die Seite. Die Klemmung erfolgt nun über eine durchgängige Exzenterwelle. Dies ermöglicht das schnelle Spannen der Schneidplatte von beiden Seiten des Halters, ohne diesen ausbauen zu müssen.

Darüber hinaus entfällt bei diesem Schneidplattentyp auch die Investition in spezielle Schnellwechselsysteme. Für den Anwender ergibt sich, neben der einfachen Bedienung mit einem Drehmomentschlüssel, der Vorteil einer reduzierten Maschinenstillstandszeit durch verkürzte Rüstzeiten. Horn bietet das Haltersystem in linker und rechter Ausführung als Quadratschafthalter 16 mm x 16 mm lagerhaltig an. Alle Varianten des Halters sind mit einer Schnittstelle für die innere Kühlmittelzufuhr von oben und unten ausgerüstet.
